MN0047AUSTAUSCH DES FOKUSSIERROHRS

Vor dem Fortfahren sorgfältig lesen

SICHERHEITSHINWEISE

Intervallalle 100 Betriebsstunden

Schwierigkeitsgrad des VorgangsLow01 / 05

Berechtigte PersonMaschinenbediener

Vorgesehene PSA:

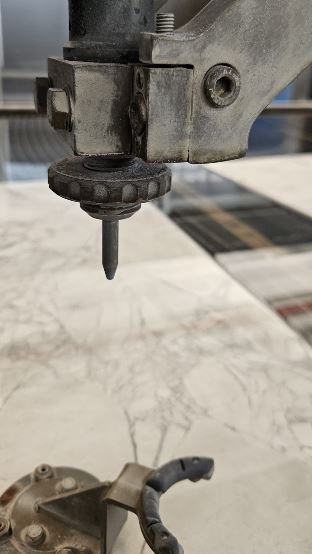

  1. Den Taster entfernen, um die Demontage zu erleichtern.

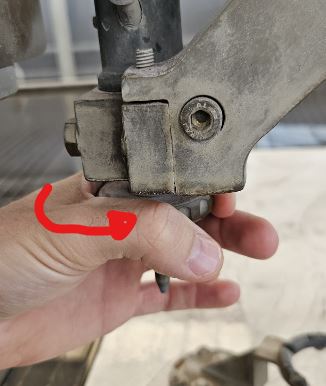

  2. Die Überwurfmutter drehen, um das Fokussierrohr zu entfernen.

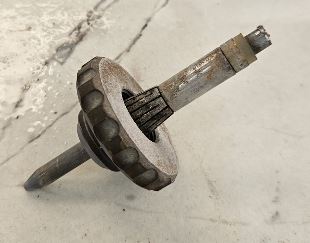

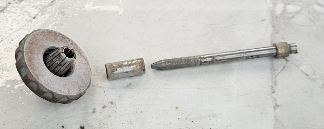

  3. Das Fokussierrohr durch ein neues Bauteil ersetzen und dabei den Distanzring übernehmen.


  4. Nach dem Einsetzen des neuen Teils wieder zusammenbauen und die Überwurfmutter festschrauben.

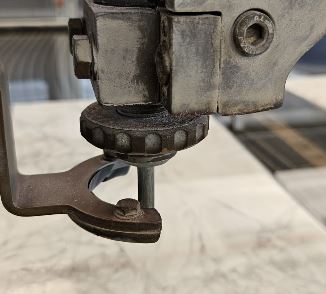

  5. Den Plattentaster wieder montieren.


  6. Die Düsenantastung durchführen, um den korrekten Wert „Delta Z“ einzustellen.
