Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0053AUSTAUSCH DES STRAHLMITTELSCHLAUCHS

Vor dem Fortfahren sorgfältig lesen

SICHERHEITSHINWEISE

Intervallalle 1000 Betriebsstunden

Schwierigkeitsgrad des VorgangsMedium03 / 05

Berechtigte PersonMaschinenbediener

Vorgesehene PSA:


  1. Die A-Achse auf 90_ drehen, um anschließend Zugang zum Verschluss am Kopf zu erhalten.

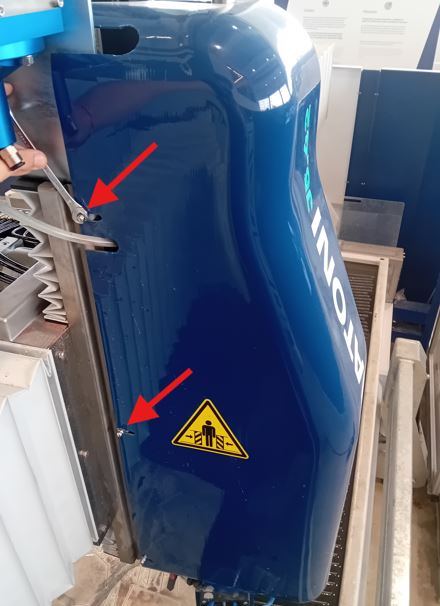

  2. Die Abdeckung entfernen.


  3. Die Schutzabdeckung unter dem Kopf entfernen.

  4. Die Schlauchhalterung entfernen.

  5. Den Schlauch von unten herausziehen und sich den Verlauf merken; der neue Schlauch muss anschließend auf demselben Weg verlegt werden.

  6. Den neuen Strahlmittelschlauch einführen.

  7. Den Schlauch mit der dafür vorgesehenen Befestigung sichern.

  8. Die Abdeckungen wieder schließen und auf die unter dem Kopf vorhandenen Kabel achten.
