MN0047REMPLACEMENT DU TUBE DE FOCALISATION

Avant de procéder, lire attentivement les

CONSIGNES DE SÉCURITÉ

Intervalletoutes les 100 heures de travail

Complexité de l’opérationLow01 / 05

Personnel autoriséOpérateur machine

EPI prévus:

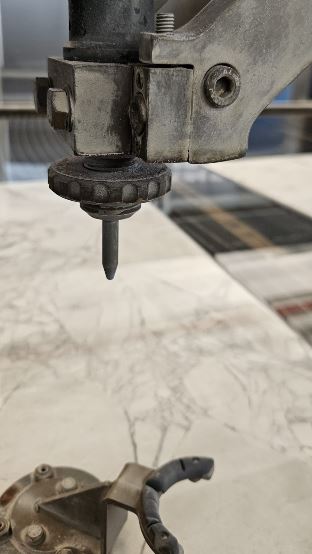

  1. Retirer le palpeur afin de faciliter le démontage

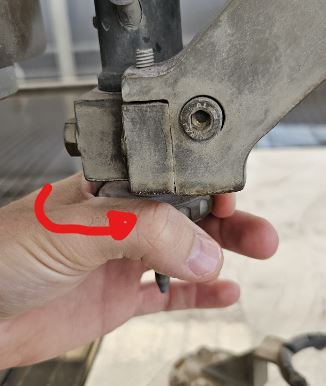

  2. Tourner la bague pour retirer le tube de focalisation.

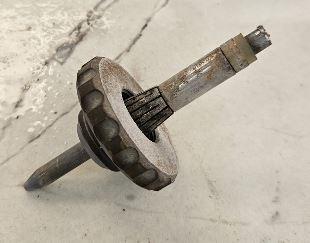

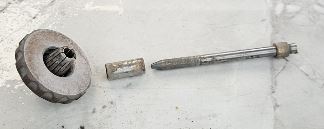

  3. Remplacer le tube de focalisation par un élément neuf en récupérant l’entretoise


  4. Réassembler et revisser la bague après avoir inséré la nouvelle pièce

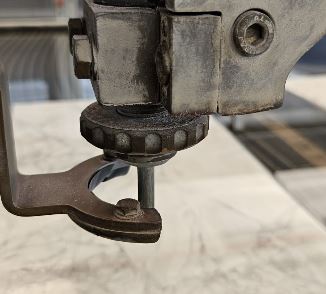

  5. Remonter le palpeur de dalle


  6. Effectuer le palpage de la buse afin de régler la valeur correcte « Delta Z »

Vidéo

;
