Technical maintenance sheet Controlled procedure

MN0053REMPLACEMENT DU TUYAU DABRASIF

Avant de procéder, lire attentivement les

CONSIGNES DE SÉCURITÉ

Intervalletoutes les 1000 heures de travail

Complexité de l’opérationMedium03 / 05

Personnel autoriséOpérateur machine

EPI prévus:


  1. Tourner l’axe A à 90_ afin de pouvoir accéder ensuite à la fermeture sur la tête

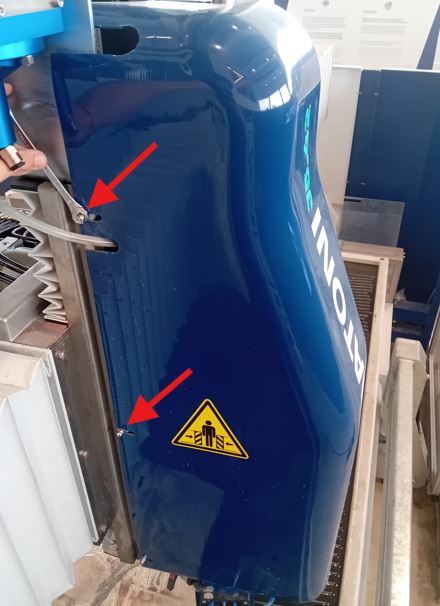

  2. Retirer le carter


  3. Retirer le carter de protection sous la tête

  4. Retirer le serre-tuyau

  5. Extraire le tuyau par le bas en mémorisant son parcours ; le nouveau tuyau devra ensuite être passé en suivant le même parcours

  6. Insérer le nouveau tuyau d’abrasif

  7. Bloquer le tuyau à l’aide de la fixation prévue à cet effet

  8. Refermer les carters en faisant attention aux câbles présents sous la tête
