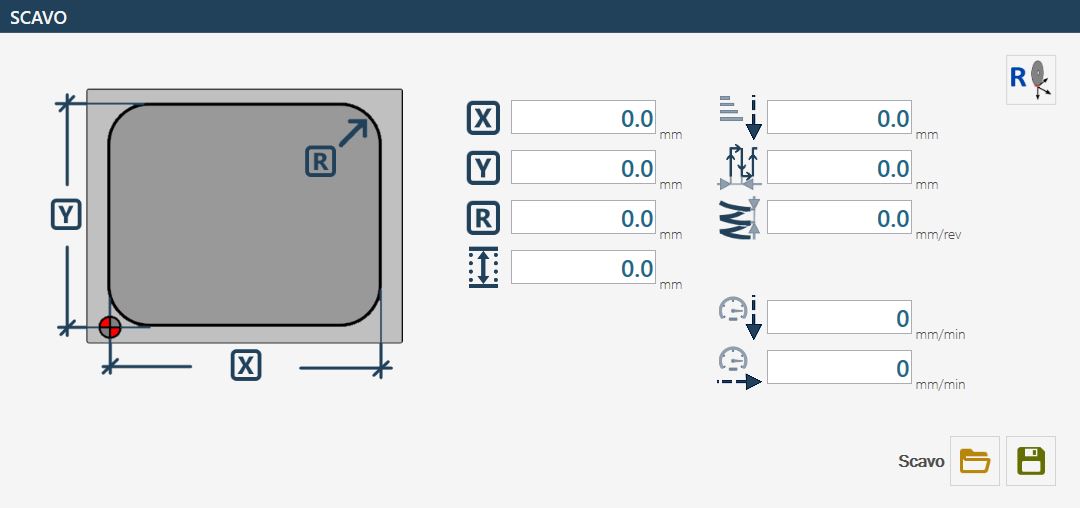

A página de cavidade permite executar uma cavidade retangular com concordâncias e fundo plano.
Para esta maquinação, é necessário utilizar uma fresa adequada, a montar no mandril principal.
Como nível de fundo é considerado o “nível da bancada”.
O ciclo prevê o modo por passagens com entrada helicoidal ao centro e distância entre passagens configurável nos parâmetros.

Parâmetros

	X Comprimento da cavidade a executar.
	Y Largura da cavidade a executar.
	Concordância R Dimensão da Concordância que se pretende obter nos vértices do retângulo criado. NOTA Neste campo deve ser introduzida uma medida superior ao raio da fresa.
	Profundidade da cavidade Profundidade total da cavidade no material.
	Passo Z Indica o step máximo de penetração no material. Em função da profundidade da cavidade, o incremento em Z pode diminuir de modo a efetuar todas as passagens à mesma profundidade.
	Distância entre passagens Indica o deslocamento lateral entre uma passagem e a passagem paralela. Recomenda-se introduzir uma distância entre passagens igual a 60% do diâmetro da fresa, de modo a evitar deslocamentos sobre os cantos.
	Incremento de profundidade na entrada Indica o incremento de profundidade efetuado numa volta da hélice durante o procedimento de entrada no material.
	Velocidade de trabalho Indica a velocidade linear programada para a maquinação. Recomenda-se definir um valor adequado ao material, ao tipo de ferramenta e à espessura que se pretende cortar.
	Velocidade de descida Esta velocidade é utilizada durante o procedimento de entrada.

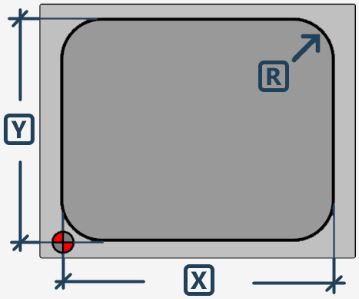

	Referenciar Eixos X e Y Permite redefinir a origem dos eixos X e Y no ponto inferior esquerdo mostrado na imagem. A posição é obtida posicionando o centro da fresa no ponto indicado. Nas máquinas equipadas com “laser apontador”, é possível adquirir as cotas tendo como referência a posição indicada pelo próprio laser.

Execução da maquinação

Introduza as medidas X, Y e R que caracterizam a forma da cavidade retangular pretendida.
Verifique a correção dos dados relativos à ferramenta, em particular o diâmetro.

Estão disponíveis os dois modos de execução seguintes

Modo de alcance da cavidade até à cota da bancada

Para executar corretamente uma cavidade, é necessário posicionar o centro da máquina no ponto de origem da cavidade, conforme mostrado na figura do capítulo anterior. Isto garante que toda a maquinação se desenvolve corretamente relativamente à área designada.

Em seguida, procede-se à definição das medidas características da forma da cavidade que se pretende executar.

Antes de iniciar a maquinação, é fundamental verificar a exatidão dos dados da ferramenta selecionada, com especial atenção ao diâmetro, pois este influencia diretamente a precisão e a qualidade da cavidade.

A aquisição da “cota da bancada” deve ser efetuada tendo como referência o nível do fundo da cavidade. Para a determinar corretamente, posicione-se na borda superior do material e zere a cota Z. A partir daí, efetue um deslocamento para baixo igual à profundidade pretendida da cavidade. Nesse momento, é possível adquirir a cota da bancada através do botão adequado. Com ferramentas do tipo fresa, recomenda-se efetuar esta operação com o eixo A posicionado a 90_, para evitar imprecisões devidas ao comprimento efetivo da ferramenta.

Depois de definida a cota da bancada, procede-se à referenciação dos eixos X e Y. Para tal, prima o respetivo botão de reset, posicionando o centro da fresa exatamente no ponto indicado na figura através do símbolo de referência. Nas máquinas equipadas com laser apontador, é possível adquirir o ponto zero em X e Y utilizando diretamente a referência fornecida pelo laser.

A profundidade da cavidade depende diretamente do nível definido como cota da bancada e da posição do eixo Z no momento em que o ciclo é iniciado através do botão “Start ciclo”. A maquinação é efetuada por meio de uma entrada helicoidal ao centro até à profundidade especificada no parâmetro “Passo em Z”. Em seguida, a área é esvaziada com um movimento concêntrico, seguindo a distância definida nos parâmetros de maquinação.

Os deslocamentos da máquina necessários para atingir a posição inicial são efetuados à chamada “cota de libertação”, que pode ser definida nos parâmetros da ferramenta. Isto garante que a ferramenta não interfere com eventuais obstáculos durante os movimentos de posicionamento.

Modo de posicionamento sobre a peça e reposição a zero do valor da origem

Este modo prevê a definição e posterior utilização do parâmetro: ”Profundidade da cavidade”
