DOC2.6 CORTES

Com esta funcionalidade é possível adicionar cortes múltiplos.
Este tipo específico de cortes permite criar uma série de cortes paralelos entre si no mesmo grupo, com a possibilidade de dispor de dois grupos, cada um com a sua direção configurável.

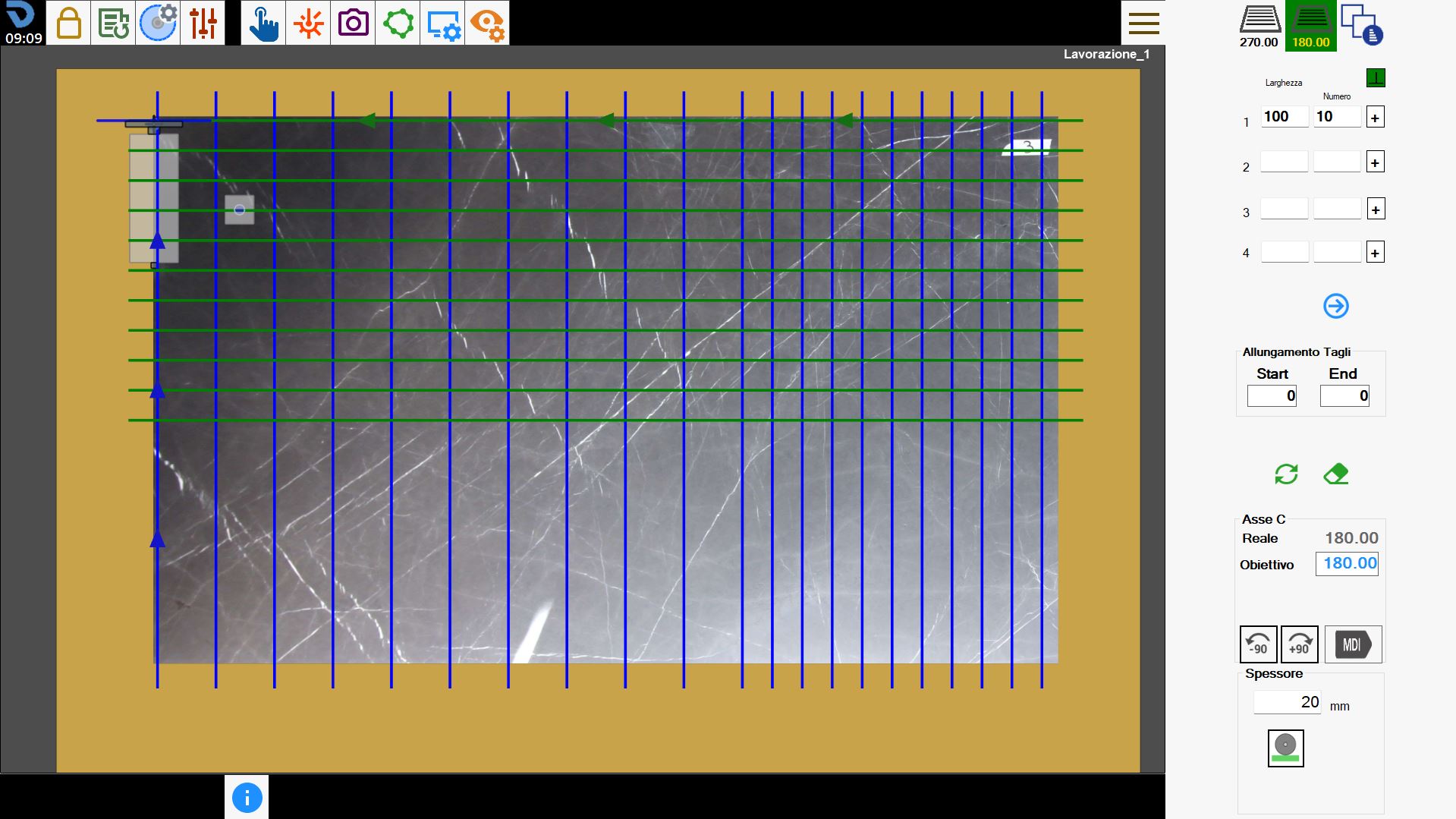

A interface tem um aspeto semelhante ao seguinte:

Barra lateral

Seleção e gestão de grupos de cortes

	Criação do primeiro grupo de cortes São criados cortes paralelos relativamente à posição atual da máquina. Sob o botão é indicada a direção, em graus, do primeiro grupo de cortes.
	Criação do segundo grupo de cortes O segundo grupo de cortes é criado de forma semelhante ao primeiro, com a diferença de que a direção pode ser diferente. Sob o botão é indicada a direção, em graus, do segundo grupo de cortes.
	Gestão dos cortes Neste modo, é possível efetuar algumas alterações aos cortes antes da execução. É possível: modificar, desativar, deslocar, eliminar e adicionar pausas antes de executar o corte.

Parâmetros dos cortes

Para cada um dos dois grupos de cortes disponíveis para o operador, é possível introduzir até 100 configurações simultâneas de cortes, com os respetivos parâmetros.

	Direções ortogonais Se os dois grupos de cortes tiverem direções ortogonais entre si, será apresentado o primeiro ícone verde imediatamente abaixo dos botões de seleção e gestão dos grupos de cortes. Caso contrário, será apresentada a segunda imagem vermelha.
Largura	A distância entre um corte e outro.
Número	A quantidade de cortes paralelos a criar.
	Posição dos cortes Estes botões encontram-se junto a cada configuração de corte e permitem ao operador decidir se pretende posicionar o corte a partir da posição do disco na direção do motor ou, pelo contrário, afastar-se do motor com os cortes.
	Visualizar cortes seguintes/anteriores Permite ao operador visualizar todos os cortes do grupo selecionado. Ao modificar o grupo selecionado, regressa-se à primeira página do grupo, onde serão apresentadas as primeiras quatro configurações de cortes do grupo.

Alongamento dos cortes

O operador pode alongar todos os cortes presentes no primeiro e no segundo grupo, no início ou no fim, pela medida definida.

	Start Através deste parâmetro, é possível prolongar o corte na sua fase inicial.
	End Através deste parâmetro, é possível prolongar o corte na sua fase final.

Eliminar e atualizar cortes

	Eliminar cortes Ao clicar neste botão, o operador pode eliminar os cortes criados para recomeçar com uma nova disposição.
	Atualizar cortes Ao premir este botão, os cortes serão deslocados para a posição correta relativamente à máquina.

Eixo C

É possível rodar a cabeça da máquina para ajustar a orientação dos cortes tanto do primeiro como do segundo grupo.

	Rodar _90 Ao premir o botão, a cabeça da máquina roda 90_ relativamente à posição atual.
	Rodar -90 Ao premir o botão, a cabeça da máquina roda -90_ relativamente à posição atual.
	Rotação da cabeça da máquina No parâmetro seguinte, é possível especificar o ângulo (em graus) de rotação da cabeça da máquina.
	MDI Ao premir este botão, é ativada a rotação da cabeça da máquina de acordo com o valor definido no parâmetro anterior.

Espessura

O operador pode definir a espessura da chapa que será cortada.

	Espessura manual O operador pode introduzir manualmente a espessura da chapa.
	Espessura com a máquina O operador pode adquirir a espessura utilizando a máquina, levando a altura da máquina até à cota pretendida e selecionando o botão. A distância entre a bancada e o disco será considerada como espessura do material.

Execução da maquinação

O operador pode configurar ambos os grupos de corte, modificando os respetivos parâmetros.
Depois de obter o resultado pretendido, pode premir o botão “Iniciar ciclo“ para executar a maquinação.

Primeiro grupo de cortes

No primeiro grupo de cortes serão definidos um ou mais grupos de cortes, modificando os parâmetros Largura, Número e Posição dos Cortes, além da rotação do eixo C.
Na maquinação seguinte foram definidos cortes paralelos relativamente à posição atual da máquina.

Segundo grupo de cortes

Tal como no primeiro grupo de cortes, também no segundo é possível modificar os parâmetros para obter o resultado pretendido.
Nesta maquinação, a direção dos cortes foi modificada, executando alguns cortes ortogonais relativamente aos do primeiro grupo.

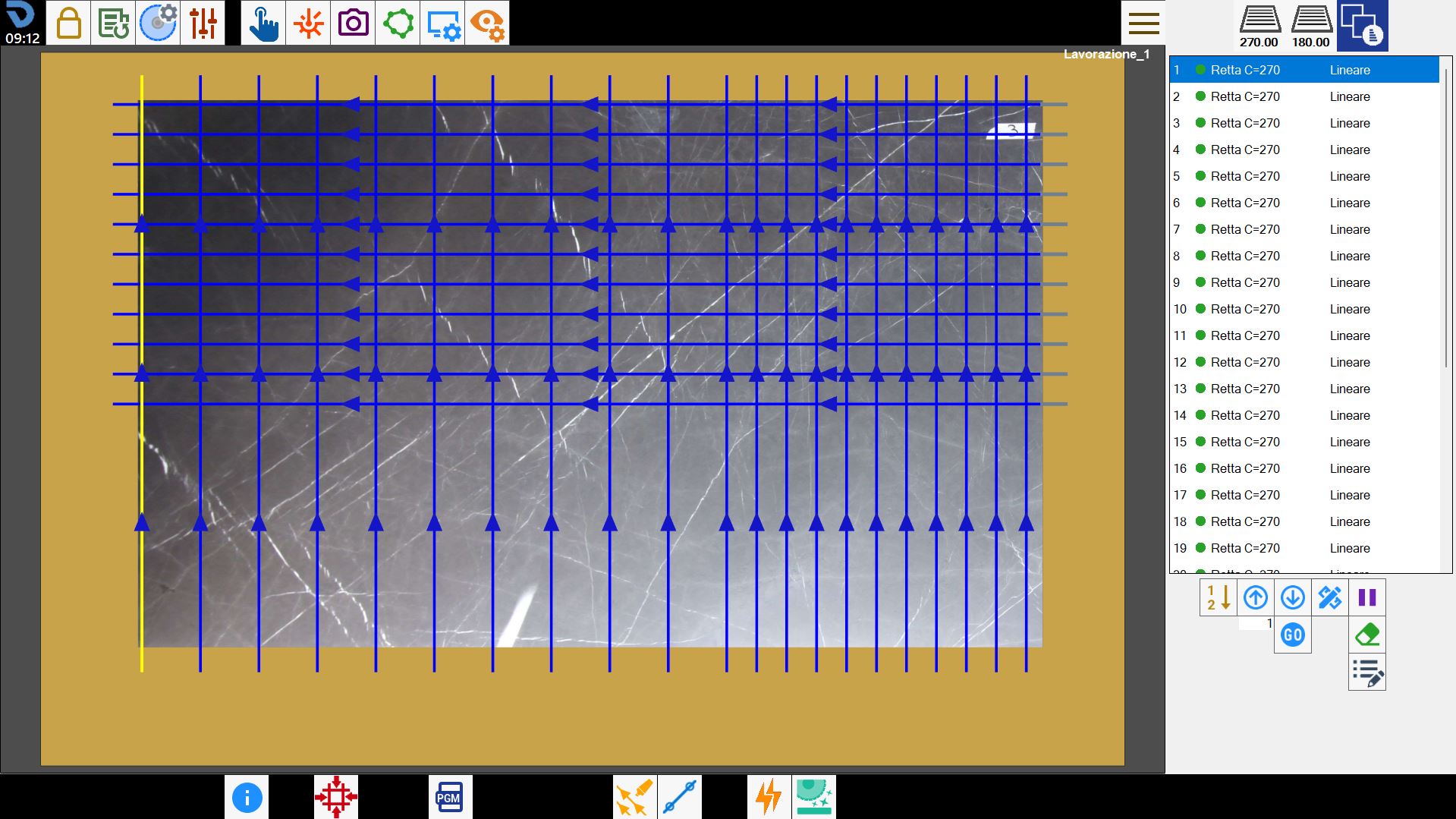

Otimização e gestão dos cortes

Nesta secção, é possível modificar a ordem de execução dos cortes, podendo escolher se pretende ou não executar um corte.
