Através desta função é possível colorir um ou mais cortes de peças criadas a partir de DXF.

Botões

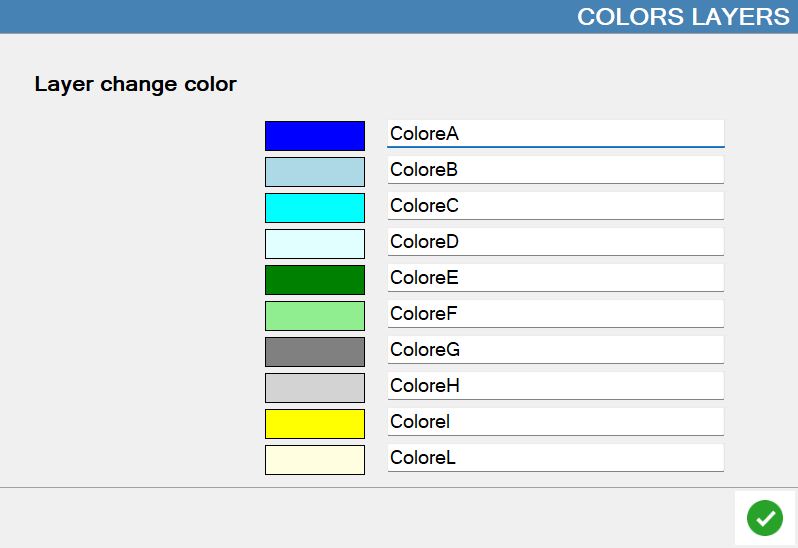

Alterar cor do layer Prima o botão em cada linha para alterar a cor associada ao layer correspondente.

Procedimento

Para associar uma cor aos cortes de uma peça é necessário:

• Criar um Layer no software CAD;

• Atribuir-lhe uma cor no painel específico do Parametrix;

• Desenhar uma linha (ou curva) sobre a que representa o corte que se pretende colorir dentro do Layer.

Depois de a peça ser importada, o corte sobre o qual foi desenhada a linha no Color Layer terá a cor definida no Parametrix (e não a definida no DXF).

Exemplo

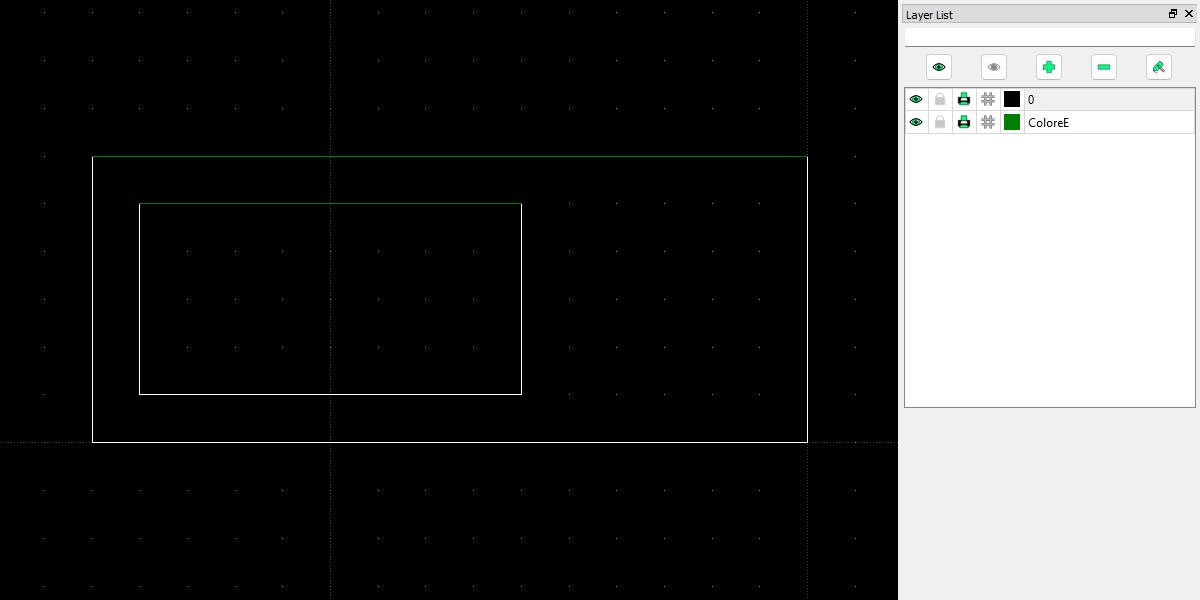

Neste exemplo pretende-se colorir dois cortes da peça. Foi criado o Layer “ColoreE“ e foram adicionadas linhas sobre as que se pretende colorir.

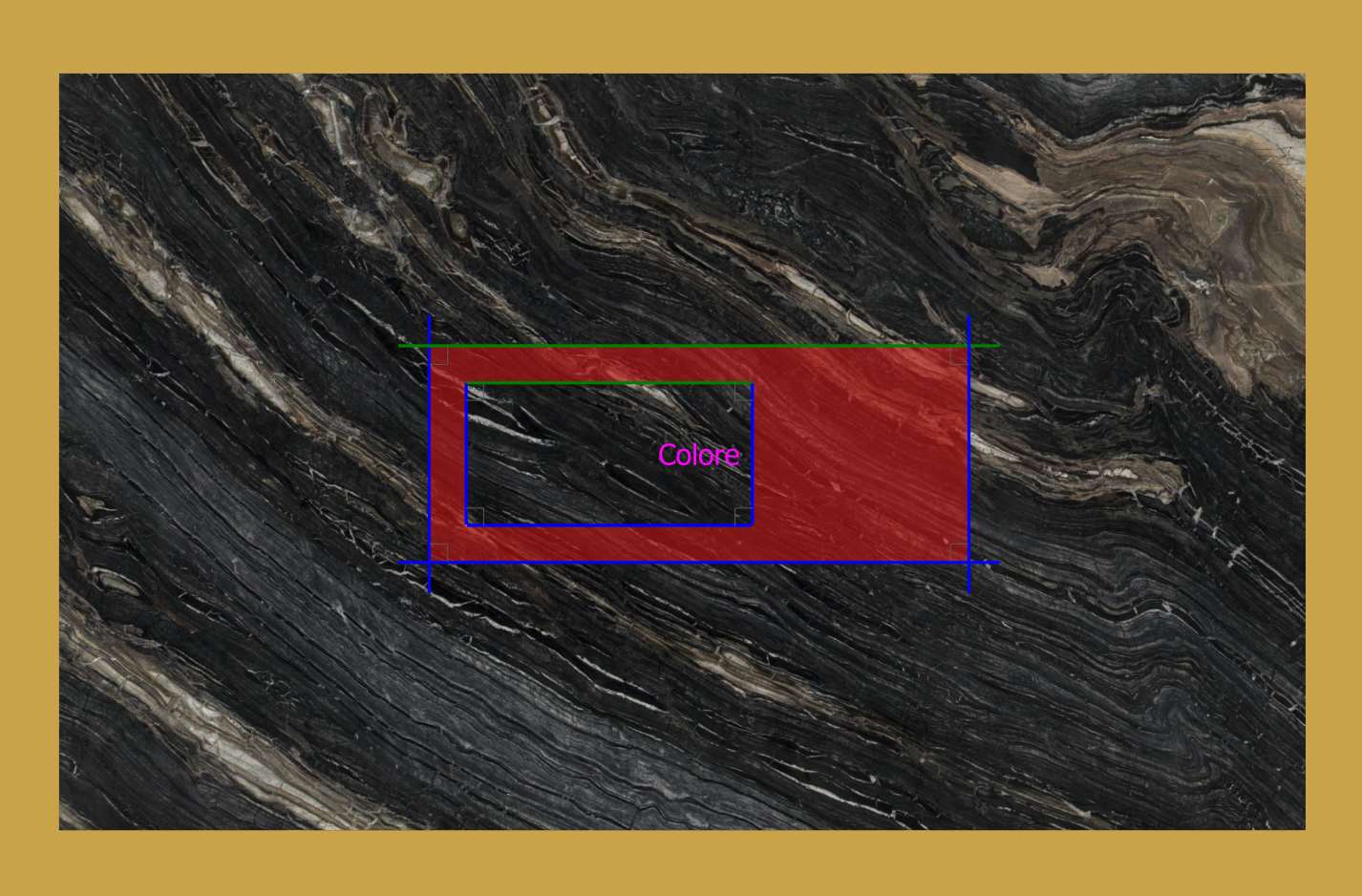

Como se pode ver na área de trabalho do Parametrix, os cortes assumem a cor associada ao Layer do ficheiro DXF importado.
