DOC3.1.3.3 DYNAMIC TAGS

Com esta função é possível atribuir parâmetros de configuração aos Layers dos ficheiros DXF.

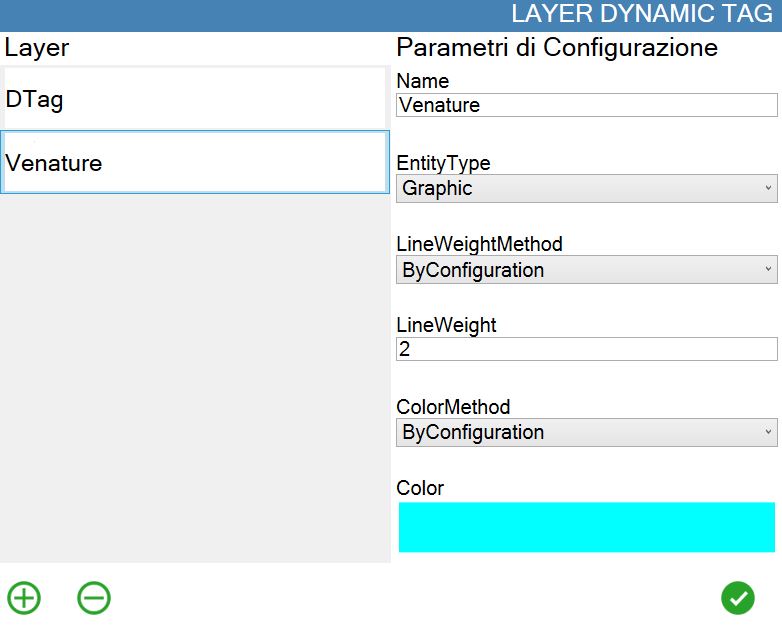

Parâmetros

Os parâmetros são:

Name	Serve para definir e reconhecer o nome do Layer.
Entity Type	Define o tipo de entidades que serão apresentadas.
LineWeightMethod	Permite escolher o modo utilizado para obter a espessura das linhas.
LineWeight	Permite definir a espessura das linhas pertencentes ao Layer. Esta espessura é aplicada se LineWeightMethod estiver definido no modo “ByConfiguration“. Por predefinição, o Parametrix utiliza uma espessura de 2mm para as linhas.
ColorMethod	Permite escolher o modo utilizado para obter a cor do Layer.
Color	Permite definir a cor das entidades pertencentes ao Layer. Esta cor é aplicada se ColorMethod estiver definido no modo “ByConfiguration“.

Com os botões seguintes é possível adicionar ou eliminar uma configuração:

	Criar configuração Permite criar uma configuração de parâmetros para importar um Layer.
	Eliminar configuração Permite eliminar uma configuração de parâmetros para importar um Layer.

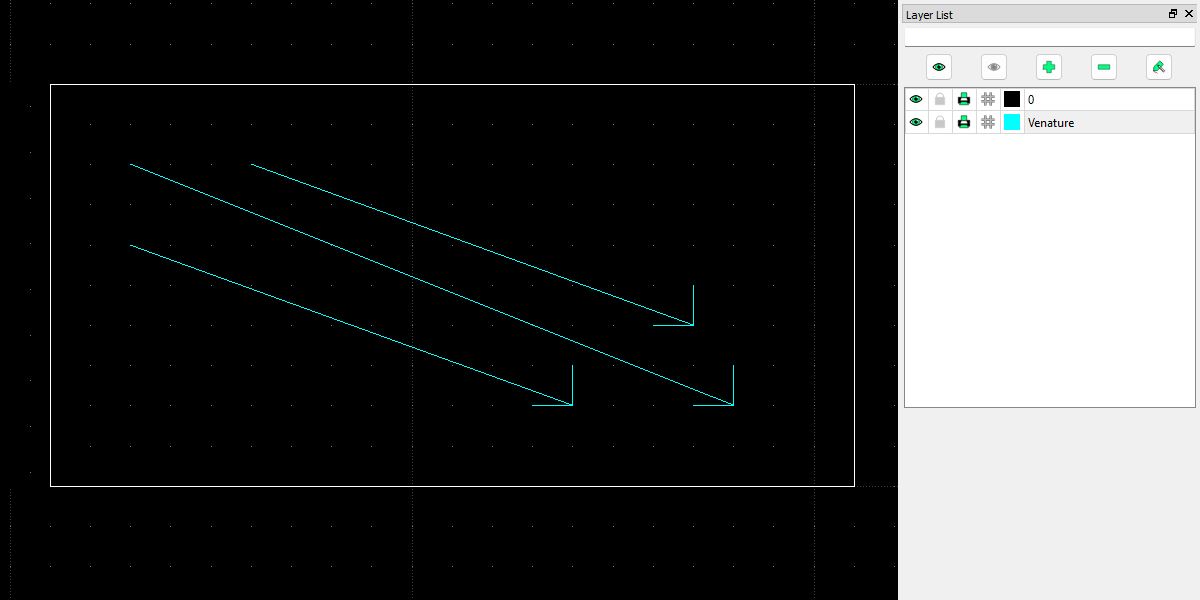

Neste exemplo pretende-se alterar as características dos elementos desenhados no Layer “Venature“.

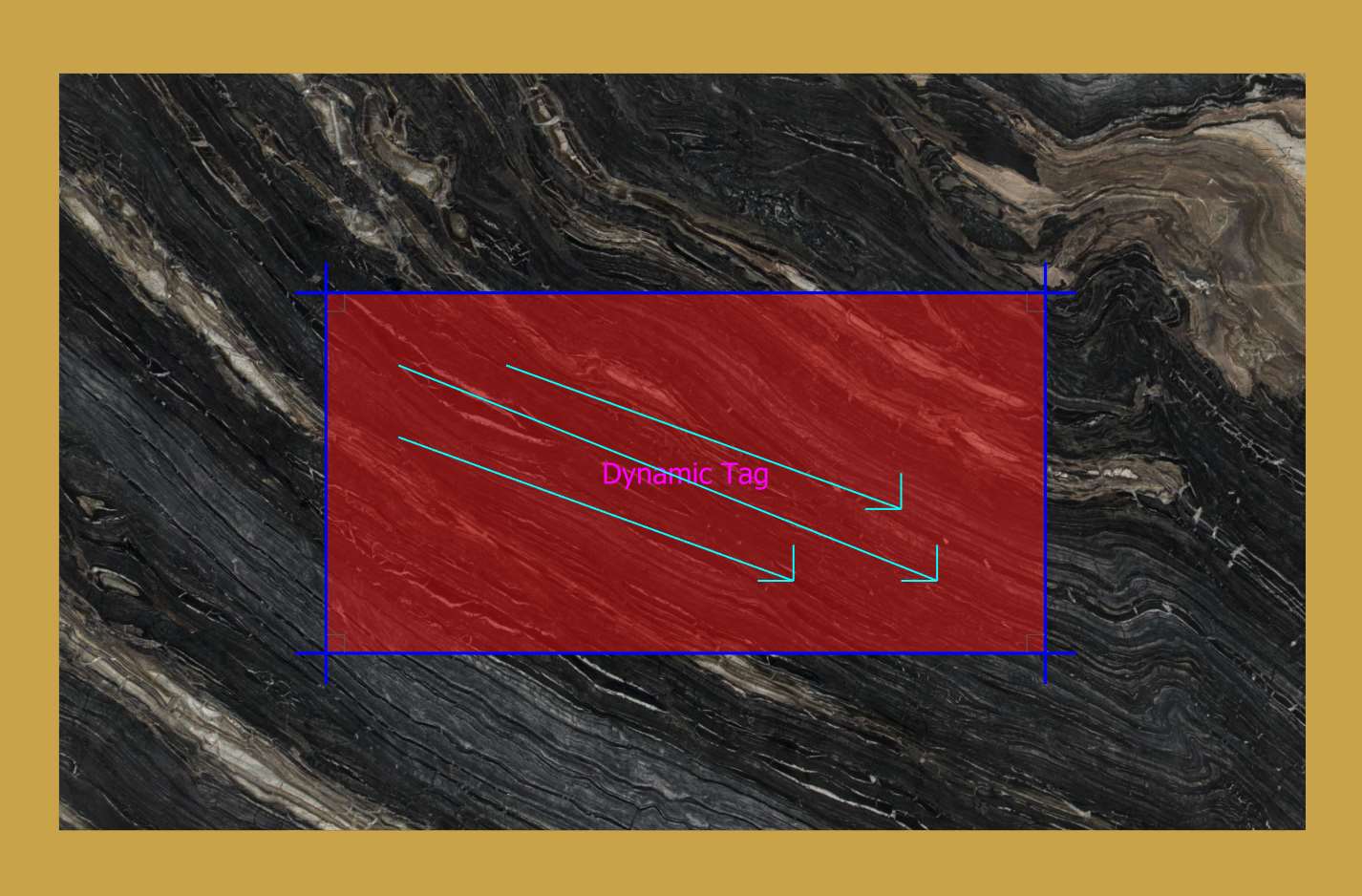

As entidades são importadas respeitando os parâmetros definidos na janela correspondente.
