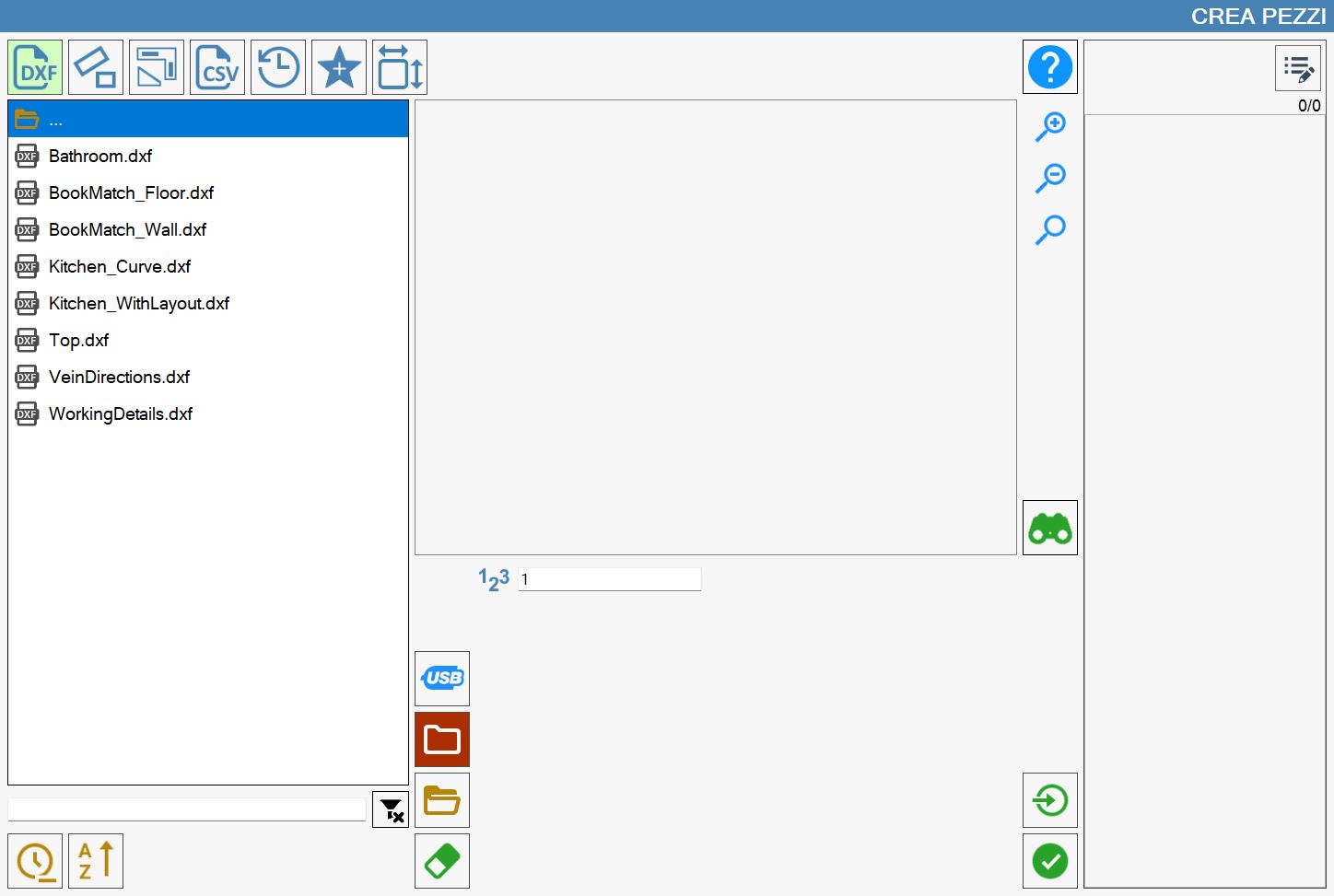

Nesta secção, é possível criar peças através da importação de ficheiros DXF.

Lista de ficheiros

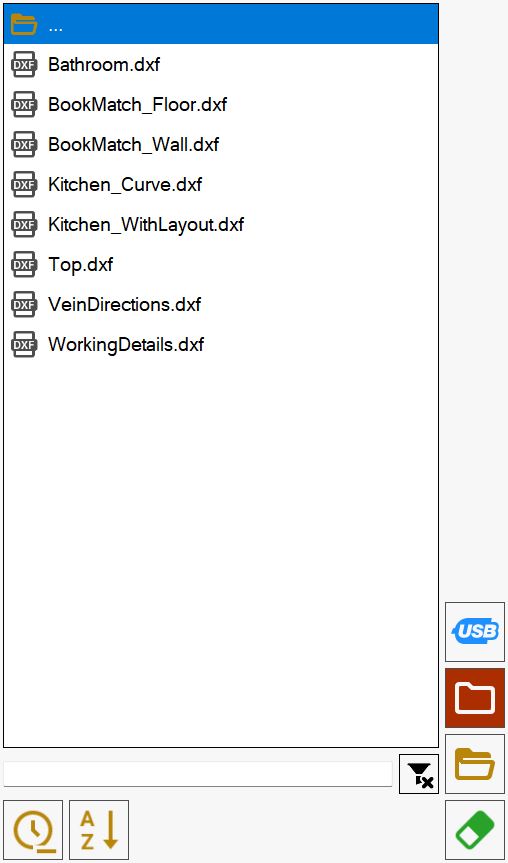

Na parte esquerda da janela, existe uma lista que mostra todas as pastas e ficheiros DXF contidos no caminho atualmente selecionado.

O elemento no topo da lista,

permite regressar à pasta superior àquela em que se encontra atualmente.

Inicialmente, é apresentada a lista dos ficheiros DXF presentes na pasta de trabalho do PC. É possível alterar a pasta utilizando os botões específicos situados à direita da lista de ficheiros.

	Memória USB Permite aceder à memória USB inserida no PC, navegar pelas respetivas pastas e visualizar os ficheiros.
	Pasta de trabalho Acesso rápido à pasta de trabalho do PC.
	Explorar pastas Através deste botão, é possível explorar todas as pastas do PC.
	Eliminar ficheiro Permite passar para o modo “Eliminar ficheiro“. Neste modo, aparecerá um ícone de borracha à esquerda do nome de cada ficheiro contido na lista. Neste caso, selecionar um ficheiro elimina-o definitivamente.

Ordenar e filtrar os ficheiros apresentados

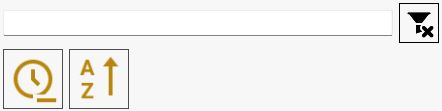

Os elementos situados abaixo da lista gerem a aplicação de filtros e a ordenação dos ficheiros apresentados.

Na parte superior da imagem encontra-se uma barra de pesquisa, através da qual é possível filtrar os ficheiros por nome, visualizando apenas os que contêm o texto introduzido.

Nesta secção do ecrã encontram-se também os seguintes botões:

	Limpar filtro Elimina o texto introduzido na barra de pesquisa, removendo o filtro de visualização dos ficheiros.
	Ordenação por data Ordena os ficheiros presentes na lista com base na data de criação. Por predefinição, são ordenados do mais recente para o mais antigo. Ao premir novamente o botão, os ficheiros serão ordenados do mais antigo para o mais recente. A operação pode ser repetida várias vezes, alterando a ordenação.
	Ordenação por nome Ordena os ficheiros presentes na lista com base no nome. Ao premir o botão, escolhe-se se os ficheiros devem ser ordenados por ordem crescente ou decrescente.

Pré-visualização

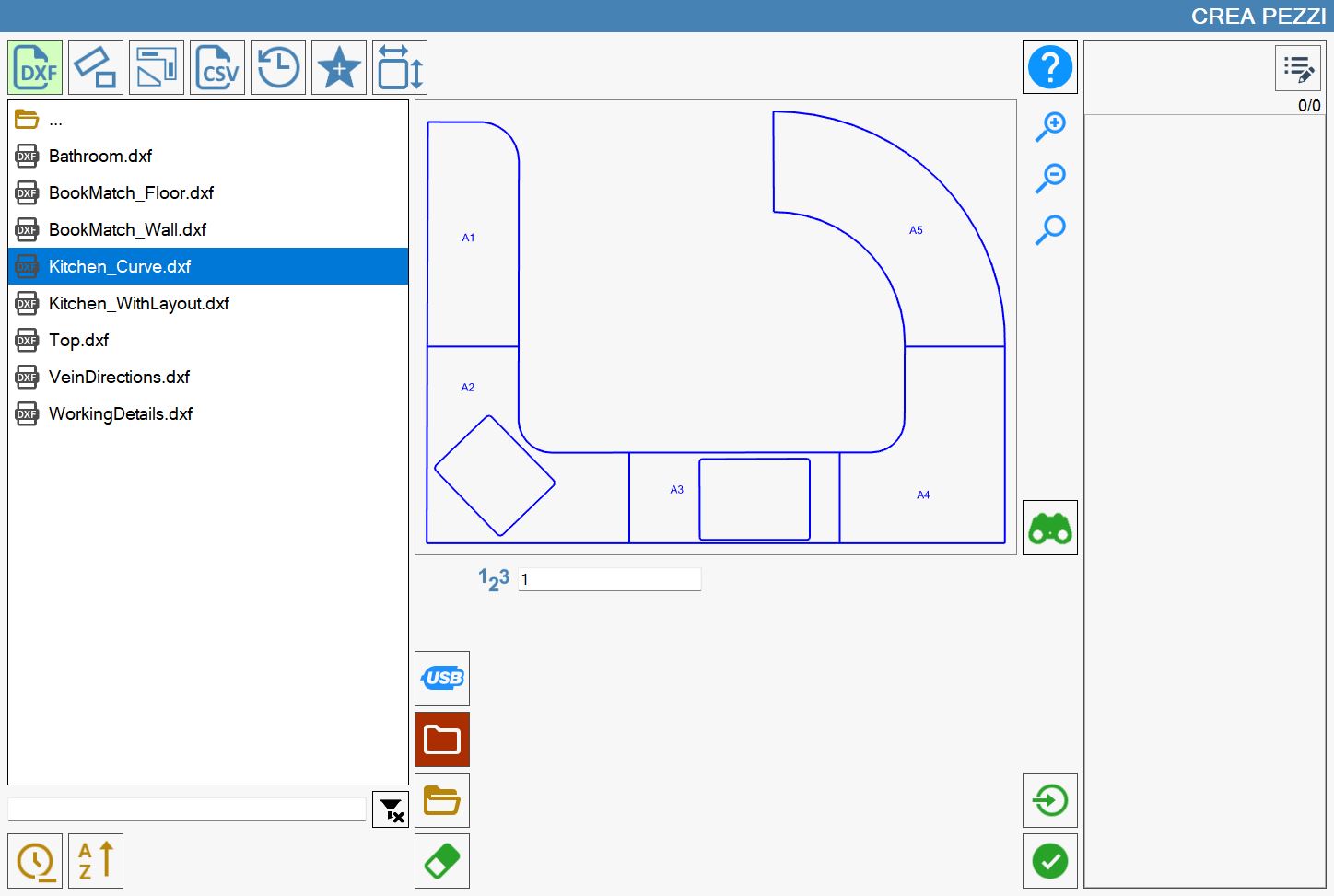

Ao selecionar um ficheiro, no quadro ao centro do ecrã é apresentada uma pré-visualização do desenho, permitindo identificar imediatamente o conteúdo.

É possível interagir com a pré-visualização tanto arrastando o conteúdo como utilizando os botões à sua direita.

	Aumentar zoom Aumenta o zoom da pré-visualização.
	Diminuir zoom Diminui o zoom da pré-visualização.
	Restaurar visualização Repõe a visualização da pré-visualização no estado inicial, em que todo o desenho está visível.

Botões adicionais

Os seguintes botões permitem ainda efetuar ações adicionais.

Painel de detalhes Abre o painel para visualizar os detalhes do ficheiro DXF selecionado.

Painel de detalhes

Se tiver sido selecionado um ficheiro, é possível aceder ao “Painel de Detalhes“ para visualizar as propriedades do DXF. Isto é possível através do seguinte botão situado à direita da pré-visualização:

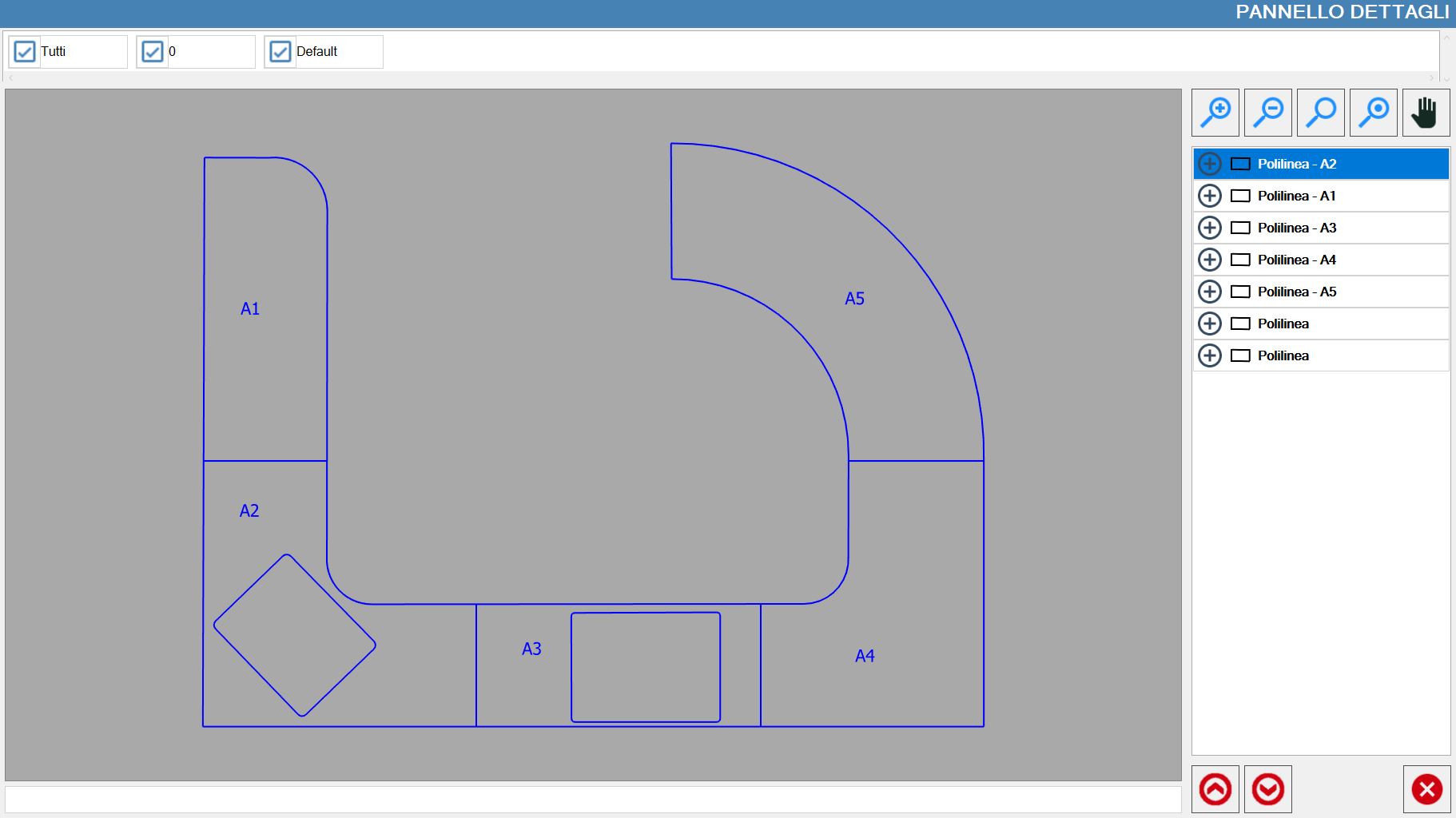

Depois de aberto, será apresentado o seguinte painel, juntamente com a lista das peças que compõem o DXF selecionado:

Gestão da visibilidade do layout

Na parte superior deste painel são apresentados os layouts sob a forma de caixas de seleção que podem ser ativadas ou desativadas livremente:

O primeiro elemento desta lista de layouts permite ativar ou desativar a visualização de todos os layouts.

Painel lateral

Botões relativos à visibilidade e ao padding

Além dos botões já mostrados anteriormente relativos à alteração do nível de zoom e à respetiva reposição, estão presentes dois novos botões:

	Destacar peça selecionada Aumenta o zoom sobre a peça selecionada na lista de polilinhas.
	Mover vista Permite mover a pré-visualização através da interação com o ecrã.

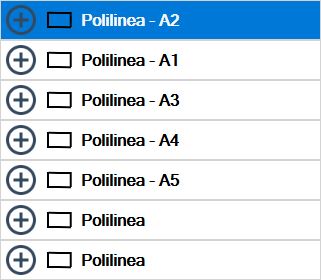

Lista de polilinhas

No lado central direito do painel são apresentadas as peças que compõem o DXF escolhido, sob a forma de polilinhas.
Ao selecionar um dos valores presentes na lista, a respetiva peça visível na pré-visualização será destacada a amarelo.

Ao premir o botão junto de cada peça, será apresentada a lista das polilinhas que constituem a peça.

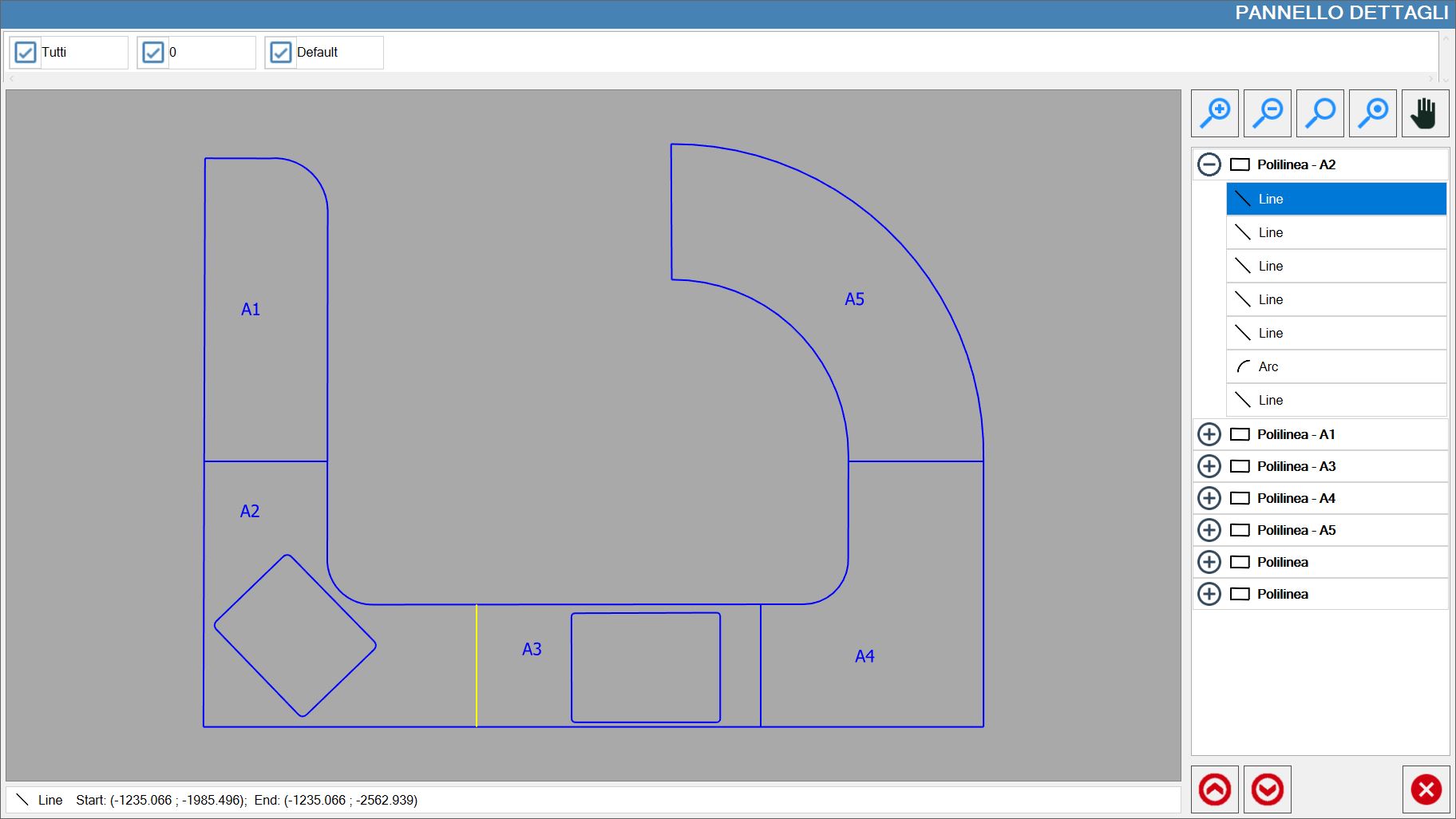

Será também possível destacar uma única polilinha do DXF simplesmente selecionando a respetiva linha na lista:

Botões inferiores

Estes botões estão situados na parte inferior da barra lateral.

	Localizar polilinha aberta anterior Percorre a lista de polilinhas abertas do DXF selecionado em direção ao início da lista.
	Localizar polilinha aberta anterior Percorre a lista de polilinhas abertas do DXF selecionado em direção ao fim da lista.

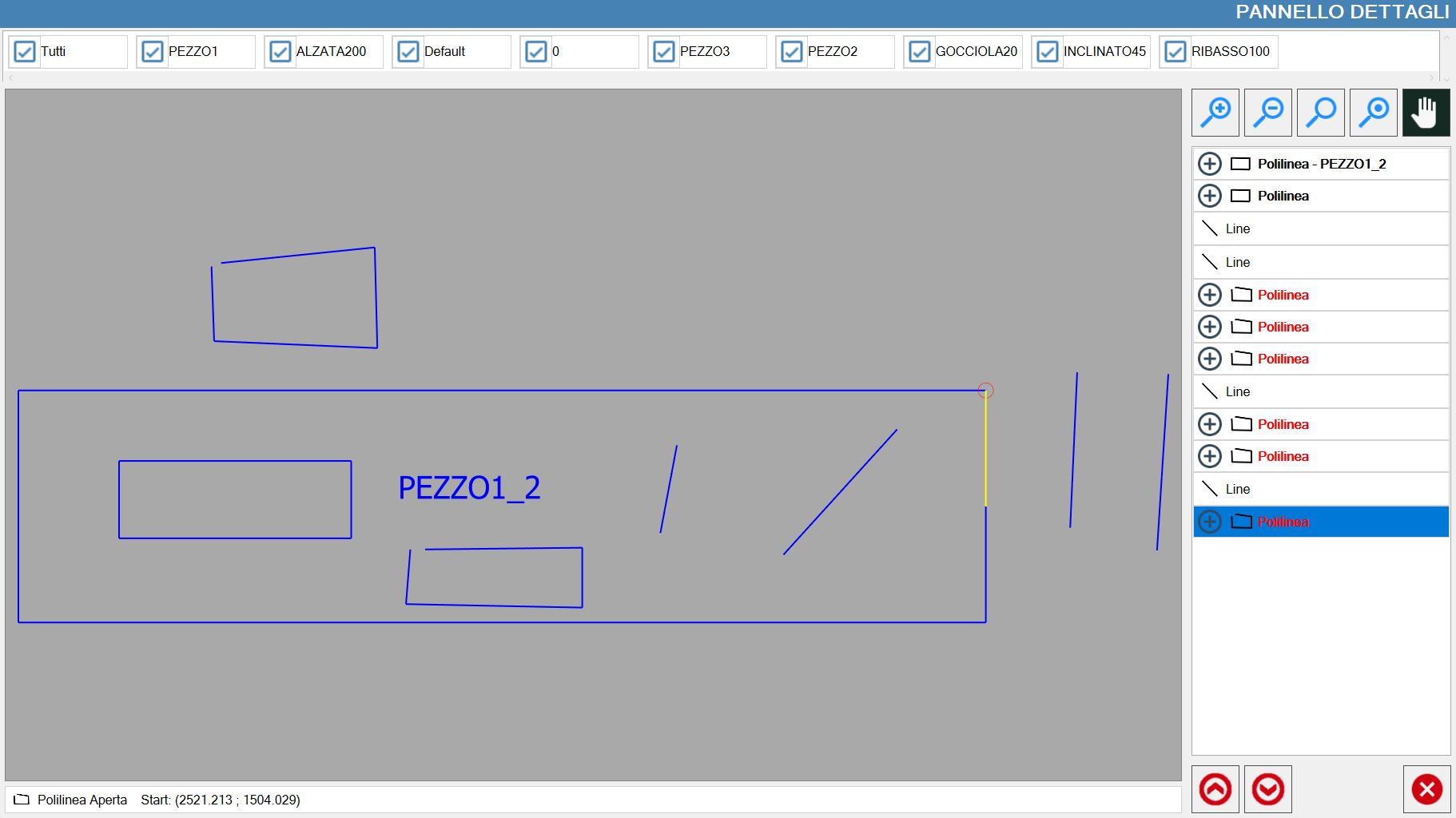

No exemplo seguinte, foi aberto o Painel de Detalhes de um DXF que apresenta algumas peças constituídas por polilinhas abertas, indicadas a vermelho na lista:
