DOC3.13.13 APLAINAMENTO (OPCIONAL)

Esta funcionalidade permite ao operador executar um aplainamento na peça.


Parâmetros

Extensão da passagem

Cada corte gerado por esta maquinação é prolongado, tanto no início como no fim, pelo comprimento indicado por este parâmetro.

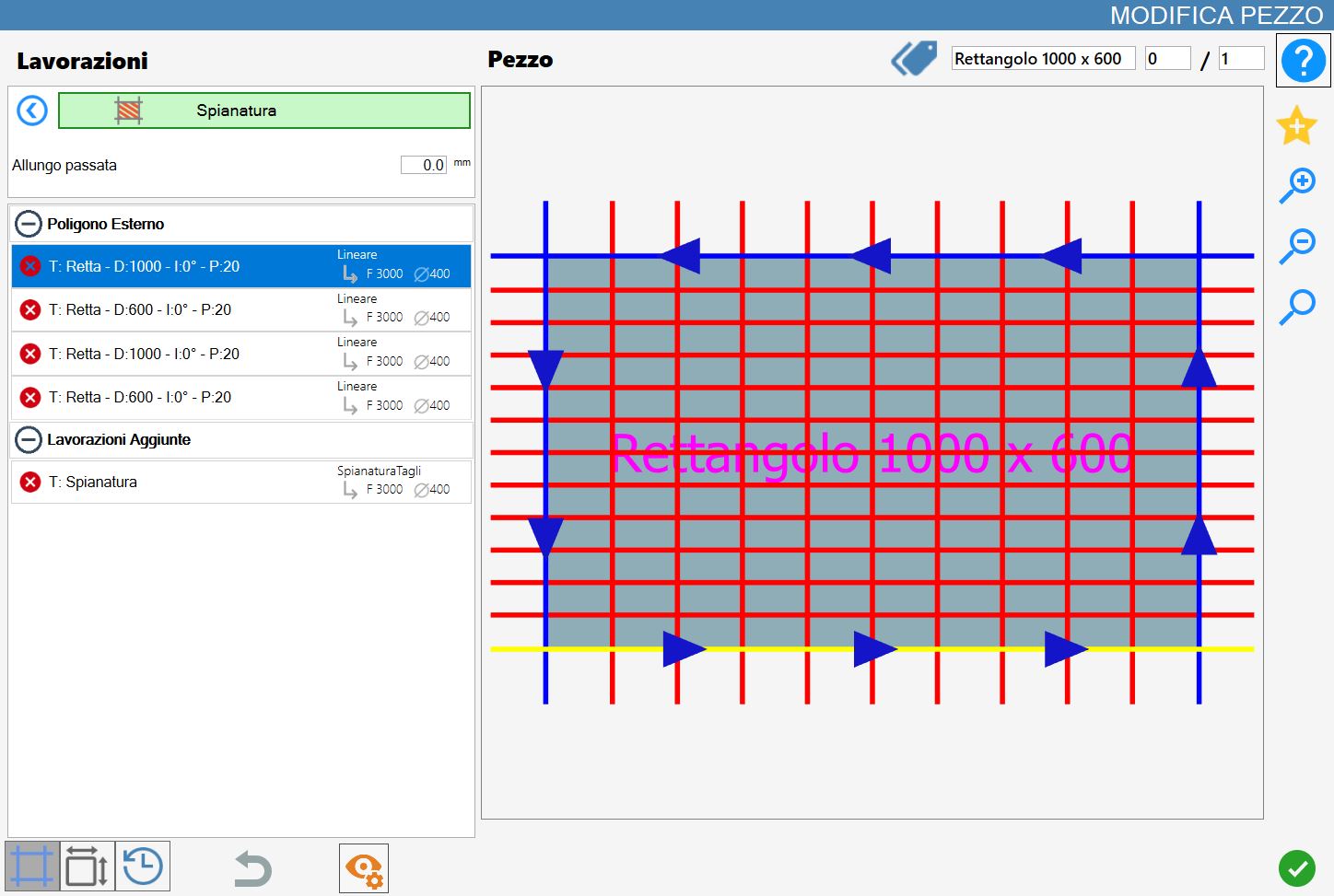

Execução da maquinação

Partindo da espessura da chapa definida nos parâmetros do material, para atingir a espessura objetivo definida nos parâmetros de maquinação, a peça é maquinada da seguinte forma:

  1. Primeiro são executados cortes paralelos da esquerda para a direita, à distância definida nos parâmetros e com os parâmetros do corte linear.

  2. Em seguida, são efetuados cortes ao longo do eixo Y para criar uma grelha, sempre com os parâmetros do corte linear.

ATENÇÃO!

A espessura inicial da chapa deve ser definida como espessura do material (podendo depois ser adicionada uma medição para maior precisão).
A espessura objetivo é definida nos parâmetros de maquinação (e refere-se à cota da bancada).


NOTA

A maquinação seguinte também pode ser executada em peças comerciais.

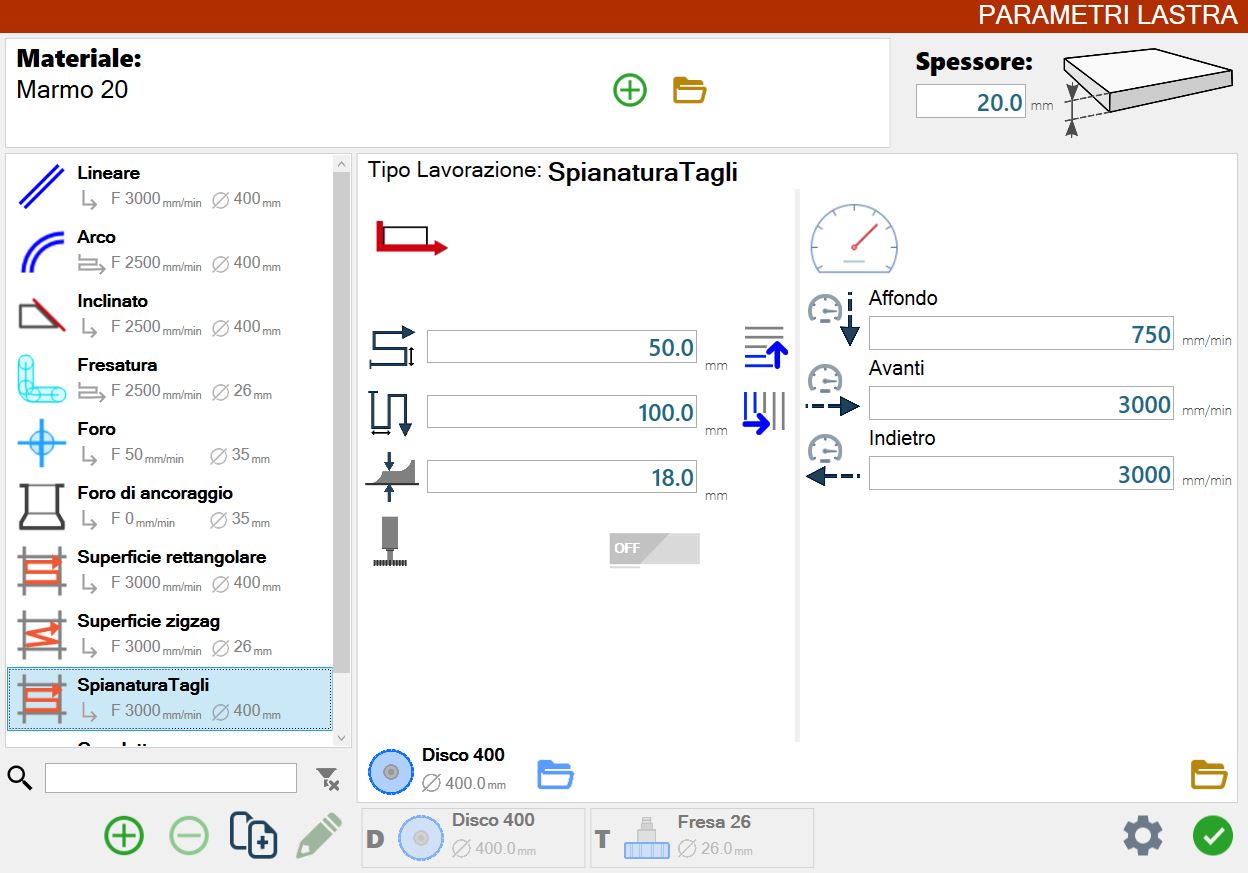

Parâmetros de maquinação da chapa

O operador pode alterar os parâmetros associados ao aplainamento no painel dos parâmetros de maquinação da chapa.

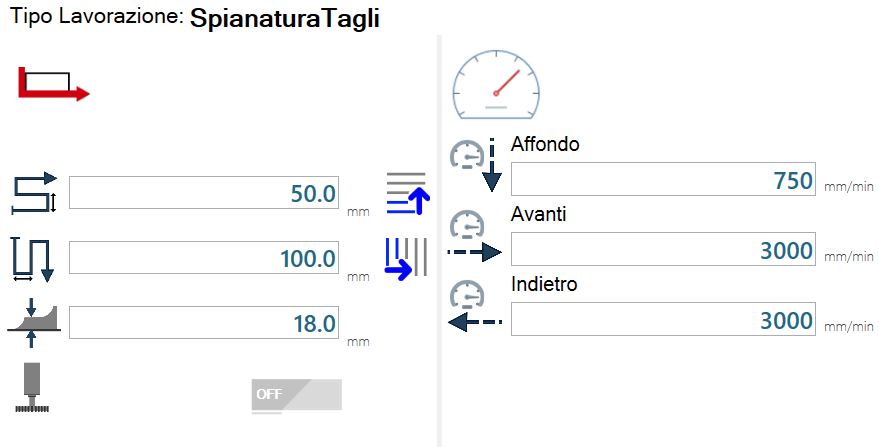

Parâmetros de aplainamento por cortes


Descrição dos parâmetros


Distância entre passagens horizontais
Representa a distância entre duas passagens paralelas na direção horizontal.
O botão permite decidir se as passagens devem ser executadas de cima para baixo ou vice-versa.


Distância entre passagens verticais
Representa a distância entre duas passagens paralelas na direção vertical.
O botão permite decidir se as passagens devem ser executadas da esquerda para a direita ou vice-versa.


Cota de aplainamento
Define a espessura que o material deve ter depois do aplainamento.


Rodar ferramenta 90 graus
Se ativado, o aplainamento é executado com o eixo A a 90_.

;
