Esta funcionalidade permite ao operador adicionar uma canaleta numa zona da peça.

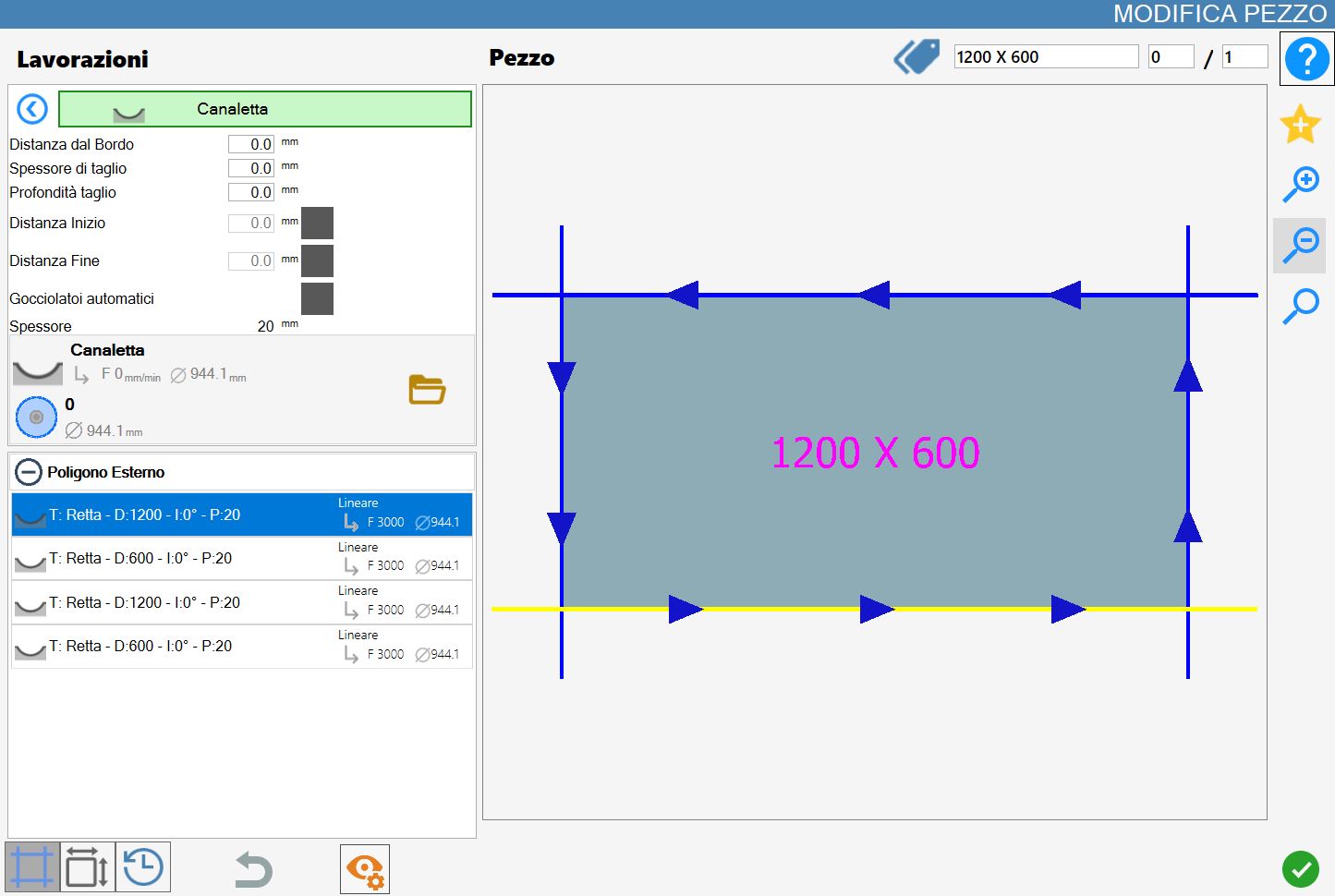

A interface desta função é semelhante à imagem seguinte:
/1.0-20250704-082817.png)
Parâmetros
Distância da borda | O operador deve introduzir a distância em mm pretendida a partir de uma das bordas da peça. |
Espessura de corte | O operador deve introduzir a espessura em mm da maquinação da canaleta. |
Profundidade de corte | O operador deve introduzir a profundidade em mm da maquinação da canaleta. |
Distância Inicial | O operador pode introduzir a distância em mm a partir do corte de referência da canaleta. |
Distância Final | O operador pode introduzir a distância em mm a partir do corte de referência da peça da canaleta. |
Goteiras automáticas | O operador pode decidir se pretende criar automaticamente goteiras na peça depois de criar a canaleta. |
Espessura | Espessura do material. |
A distância inicial, a distância final e as goteiras automáticas podem ser ativadas ou desativadas com os botões à direita do valor.
Quando estão desativadas, o Parametrix não as considera; quando estão ativadas, o programa calcula o deslocamento.
Execução da maquinação

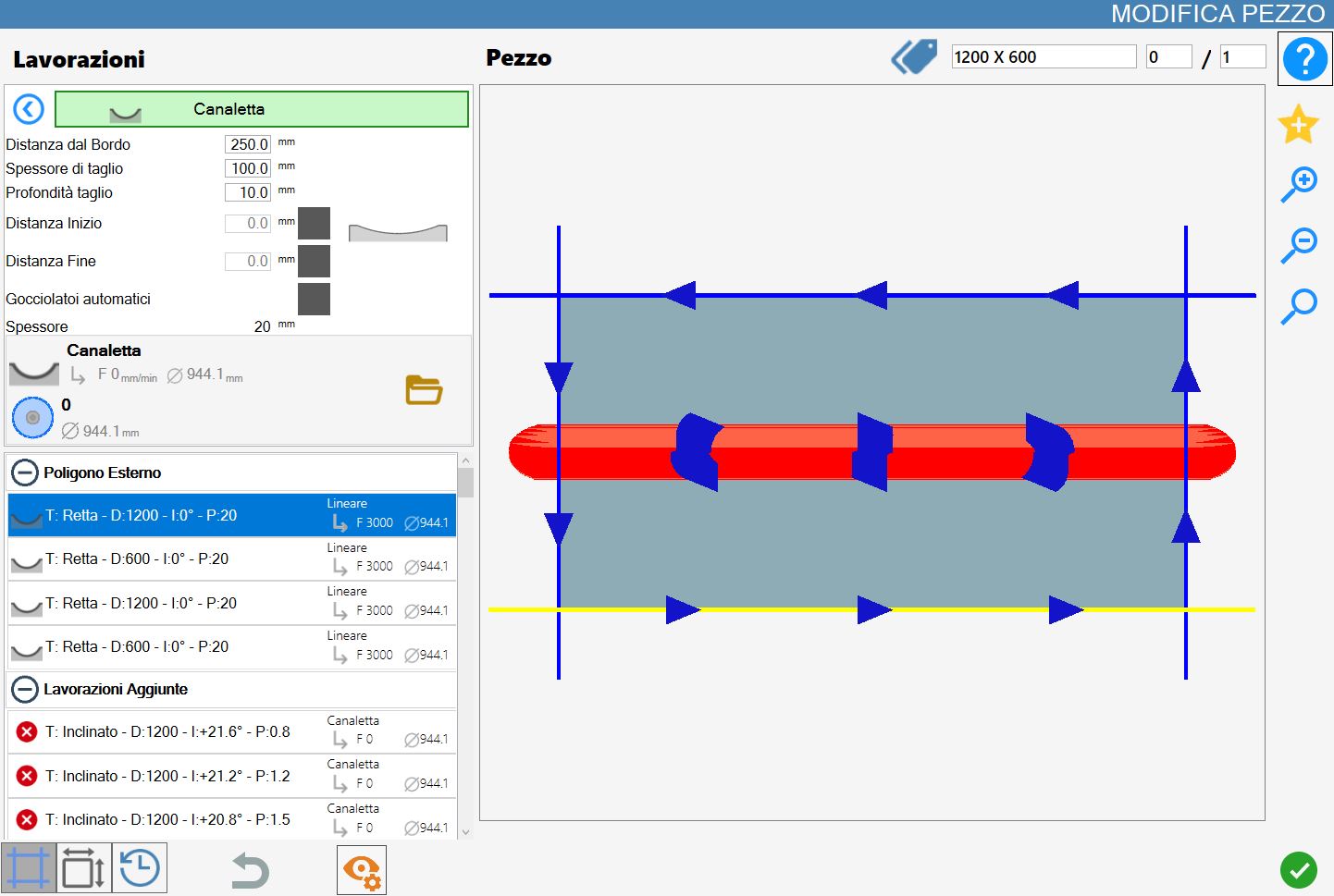

Canaleta com distância inicial e final desativadas
A canaleta é criada a uma distância de 250mm do corte selecionado e estende-se por todo o comprimento da peça, com uma espessura de maquinação de 100mm e uma profundidade de corte de 10mm.
/1.2-20250704-093832.png)

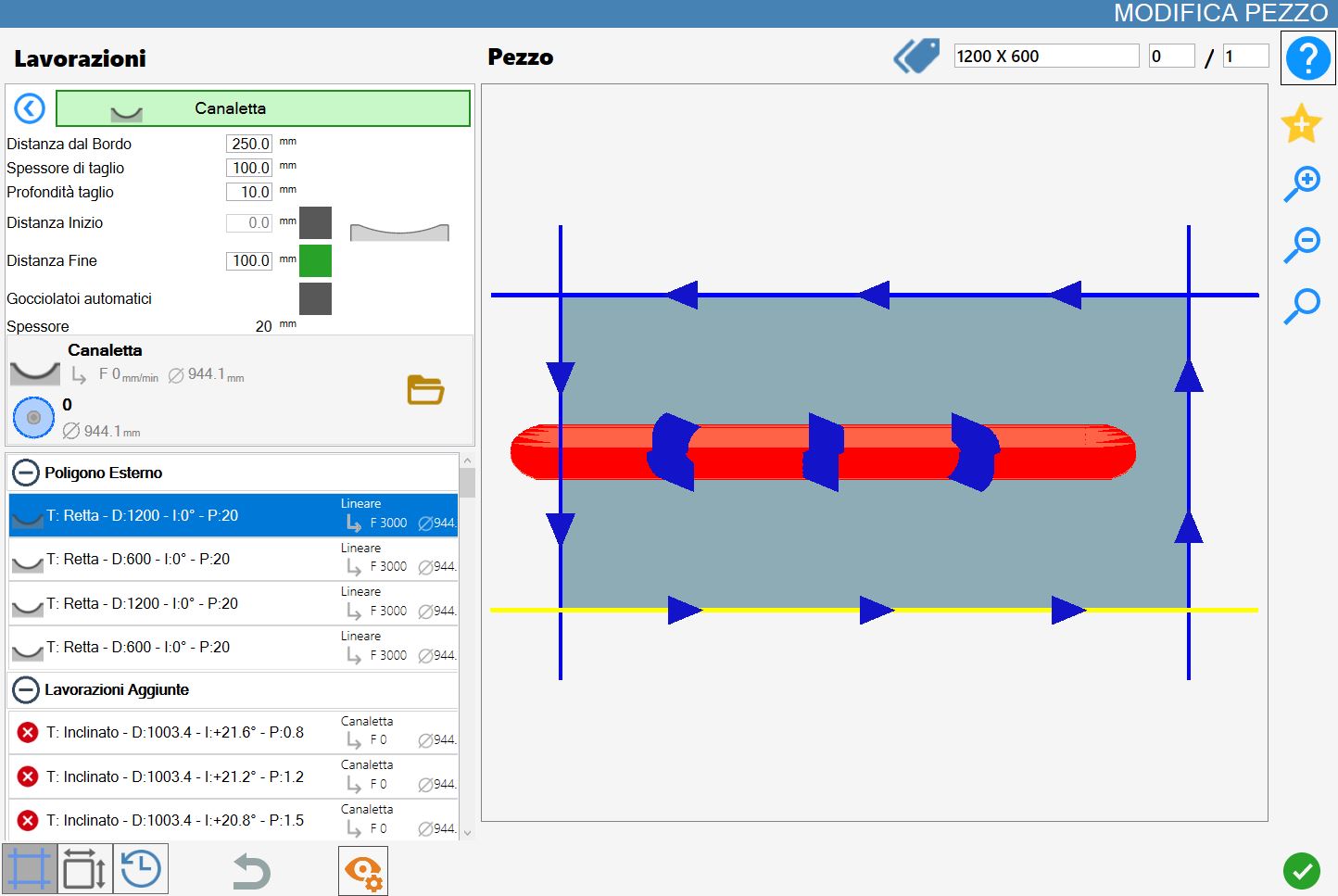

Canaleta com distância inicial ativada e distância final desativada
A canaleta é criada a uma distância de 250mm do corte selecionado, com uma espessura de maquinação de 100mm e uma profundidade de corte de 10mm.
Como se pode ver, tendo sido definida uma distância inicial de 100mm, a canaleta começa a 100m do corte selecionado.
/1.3-20250704-093940.png)

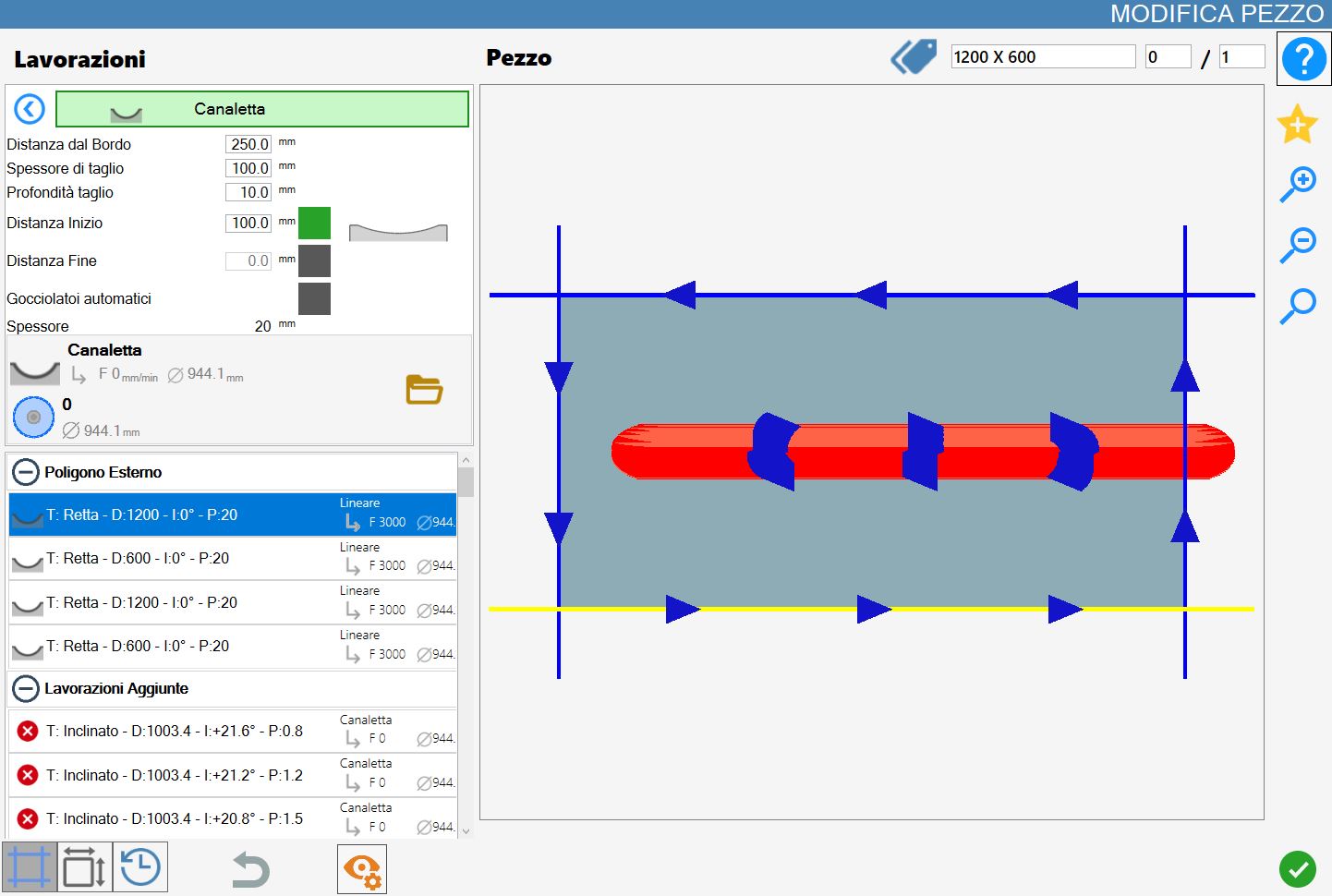

Canaleta com distância inicial desativada e distância final ativada
A canaleta é criada a uma distância de 250mm do corte selecionado, com uma espessura de maquinação de 100mm e uma profundidade de corte de 10mm.
Como se pode ver, tendo sido definida uma distância final de 100mm, a canaleta termina a 100m do corte selecionado.
/1.4-20250704-094210.png)

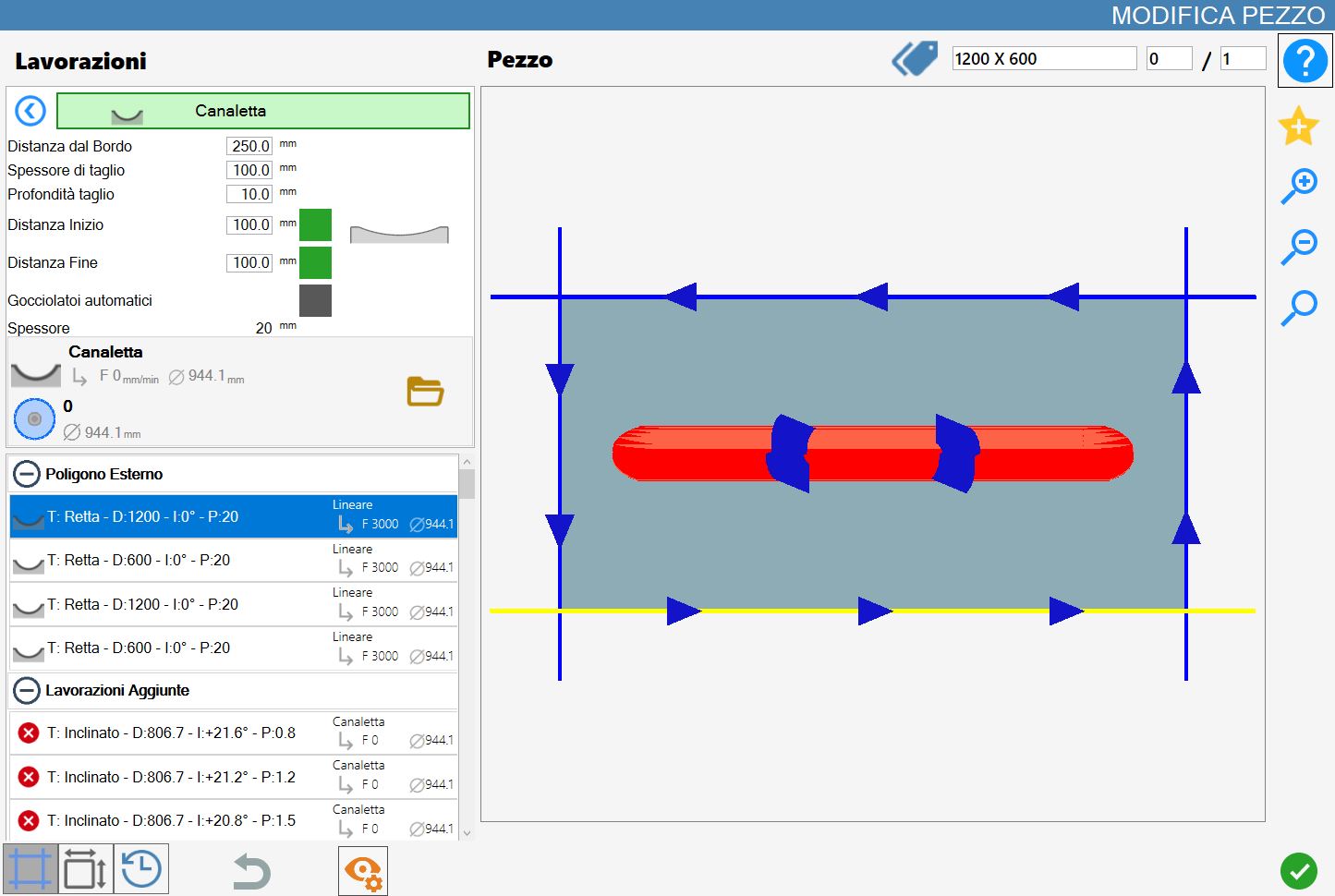

Canaleta com distância inicial e final ativadas
A canaleta é criada a uma distância de 250mm do corte selecionado, com uma espessura de maquinação de 100mm e uma profundidade de corte de 10mm.
Como se pode ver, tendo sido definida uma distância inicial de 100mm e uma distância final de 100mm, a canaleta começa e termina a 100m do corte selecionado.
/1.5-20250704-094051.png)

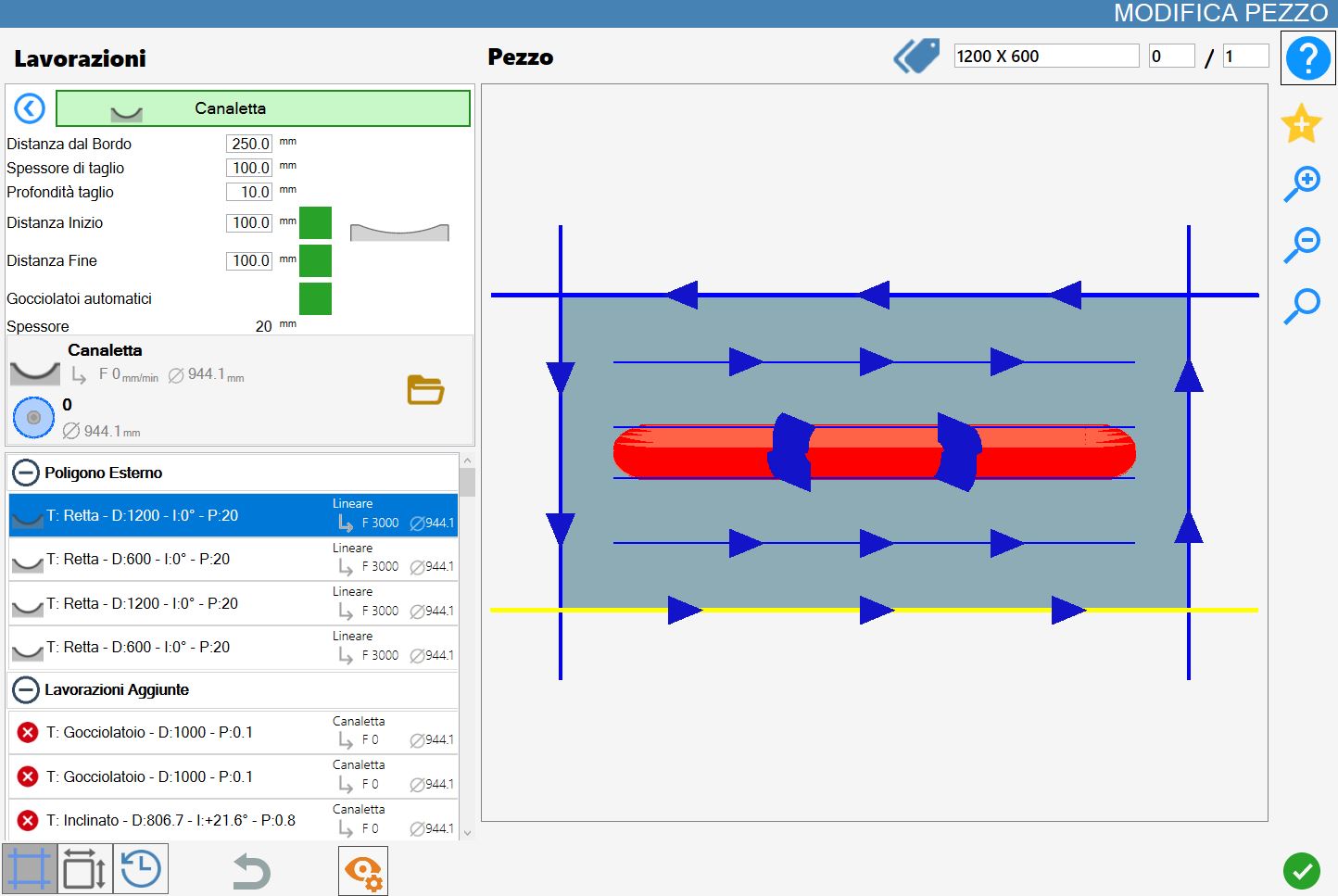

Canaleta com goteiras automáticas ativadas
São adicionadas automaticamente goteiras à peça (para as goteiras, consulte o capítulo 3.12.2).
As goteiras são posicionadas a meio caminho entre a canaleta e o corte mais próximo.
/1.6-20250704-094324.png)
Parâmetros de maquinação da chapa

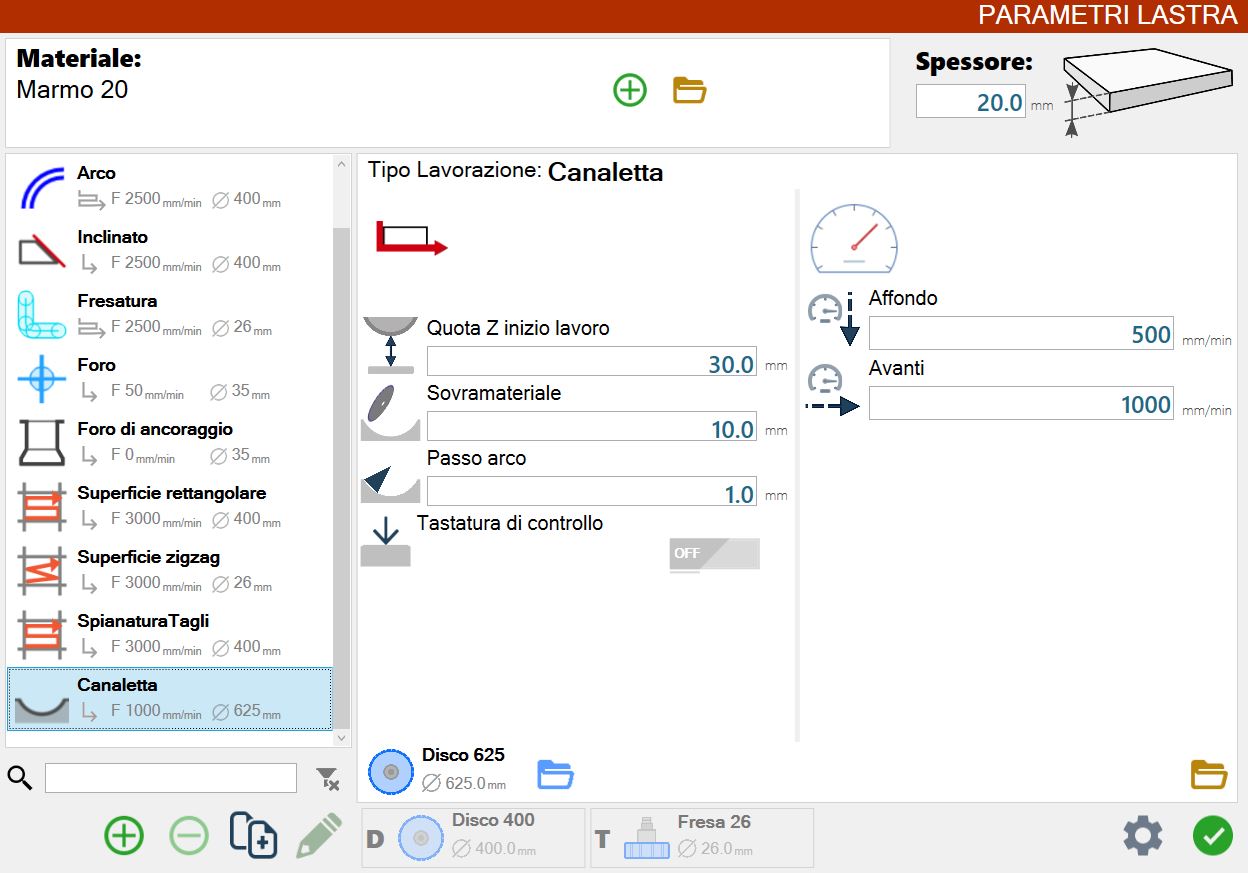

O operador pode alterar os parâmetros associados às canaletas no painel dos parâmetros de maquinação da chapa.
/2.00.png)
Maquinação com passagens individuais

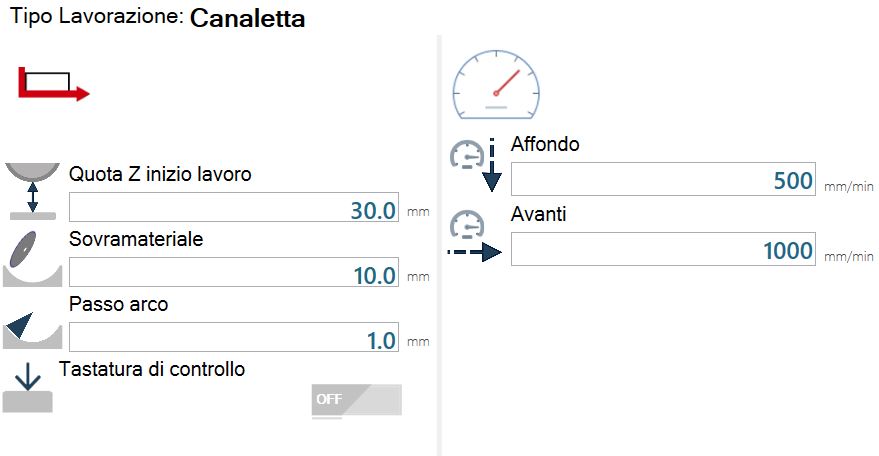

Este ecrã mostra os parâmetros de maquinação com passagens individuais.
/2.01.png)
Descrição dos parâmetros
/2.04.png) | Cota Z de início da maquinação |
/2.05.png) | Sobrematerial |
/2.06.png) | Passo do arco |
/2.07.png) | Medição de controlo |
Maquinação com passagens por step

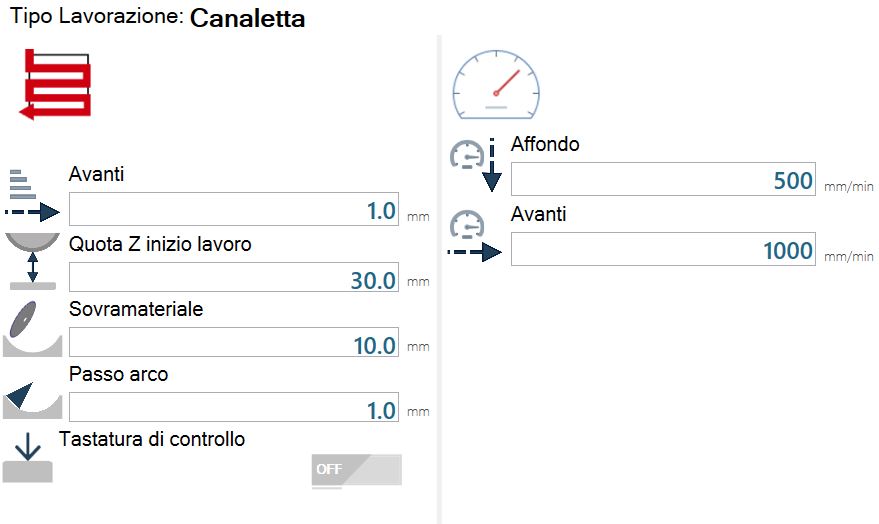

Este ecrã mostra os parâmetros de maquinação com passagens por step.
/2.02.png)
Descrição dos parâmetros
/2.03.png) | Para a frente |
