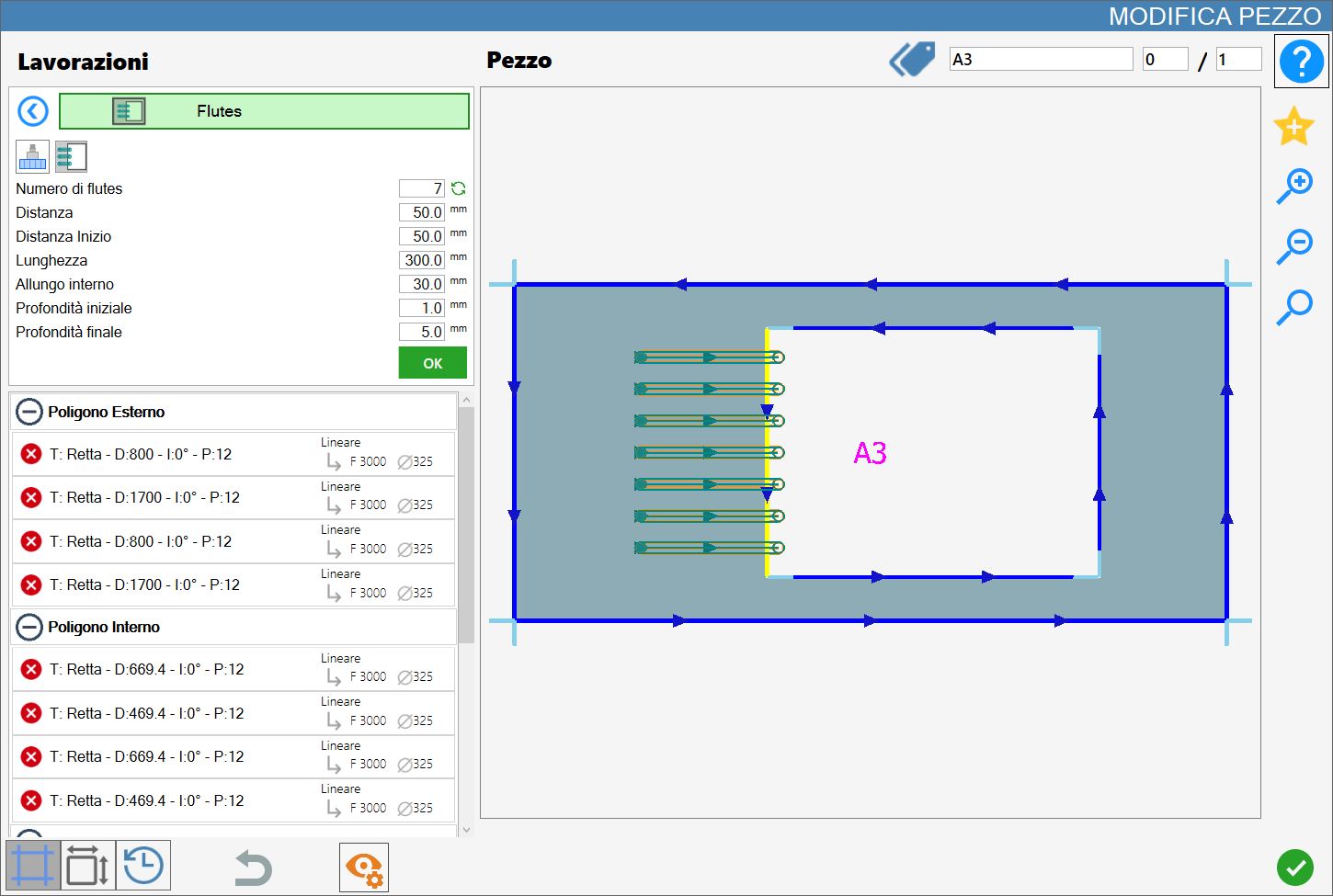

Esta funcionalidade permite aplicar maquinações com a ferramenta do tipo fresa atualmente montada na máquina ao corte selecionado, quer seja curva ou linha, a fim de obter flutes.

Parâmetros

O resultado varia consoante o valor dos seguintes parâmetros:

Número de flutes	Indica quantos flutes devem ser aplicados à maquinação atual no corte selecionado. NOTA Este parâmetro só é visível quando é selecionado o modo de inserção de flutes por número.
	Recalcular número Recalcula o número de flutes de modo a preencher o corte selecionado. NOTA Este parâmetro só é visível quando é selecionado o modo de inserção de flutes por número.
Comprimento	Indica até que distância os flutes entrarão no corte.
Distância	Este valor representa a distância entre os flutes, tendo em conta o diâmetro da ferramenta montada.
Distância inicial	Este valor define a distância entre os vértices dos flutes no interior da peça, regulando o espaço vazio que os separa.
Extensão interna	Indica até que distância os flutes serão prolongados para além do corte de referência.
Profundidade inicial	Penetração no material no ponto inicial da ranhura de drenagem.
Profundidade final	Penetração no material no ponto final da ranhura de drenagem.
Tipo de flutes em arcos	Para os flutes em curvas estão disponíveis três modos, ilustrados a seguir. NOTA Este parâmetro só é visível quando está selecionado um corte curvo.
Espessura de corte	Para os flutes inseridos no modo disco está disponível a variável de espessura de corte. NOTA Este parâmetro só é visível quando é selecionado o modo disco para inserir os flutes.
Sobreposição da goteira	Para os flutes inseridos no modo de preenchimento é possível alterar a percentagem. NOTA Este parâmetro só é visível quando é selecionado o modo de preenchimento para inserir os flutes.

Recalcular número

Ao premir o botão situado à direita do número de flutes, é possível preencher o corte selecionado com o maior número possível de flutes, em função do valor dos outros parâmetros.

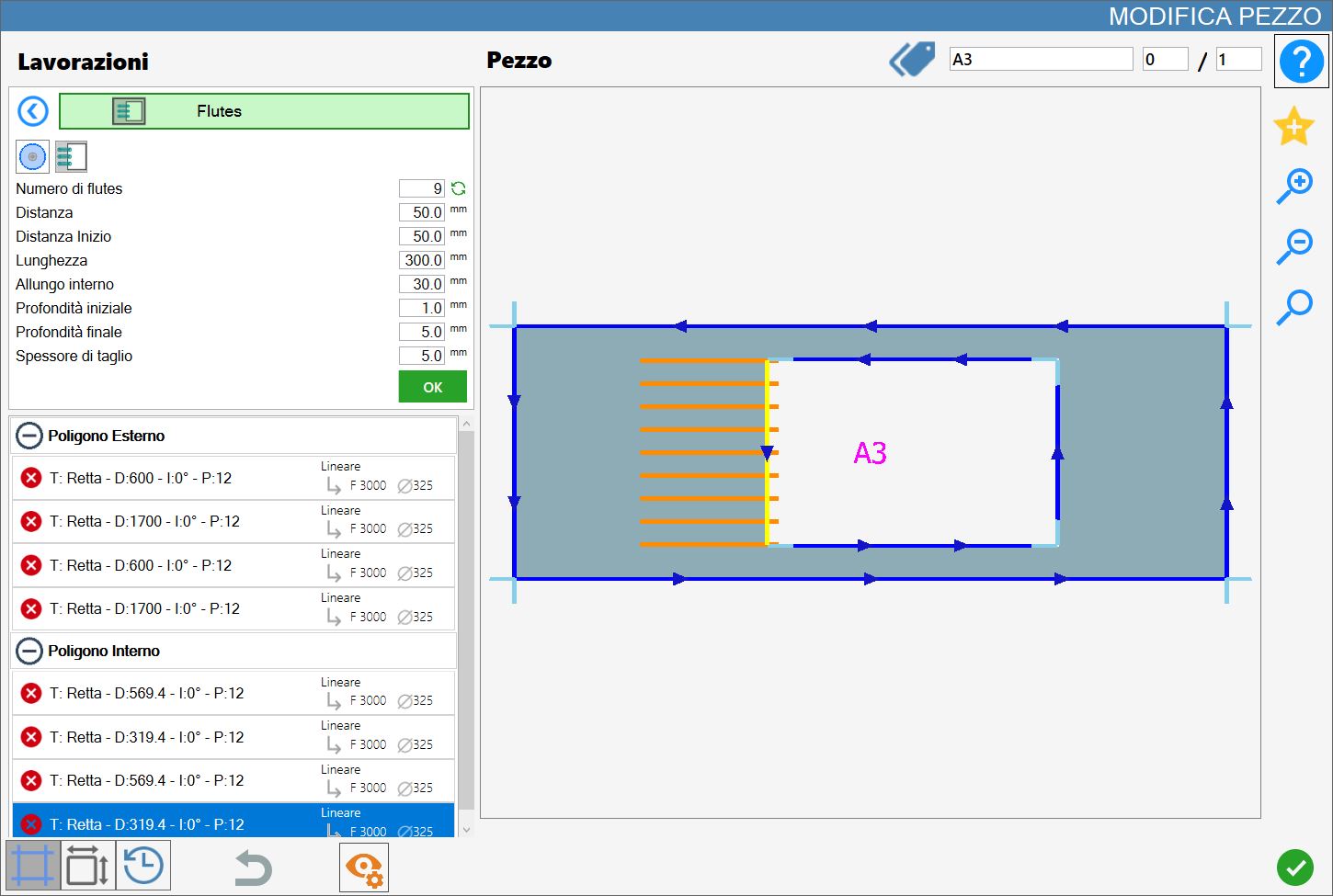

Na imagem de exemplo seguinte é possível observar o resultado do preenchimento com flutes, em contraste com a primeira imagem no início do capítulo.

Modo de inserção de flutes

Estas são as opções de inserção dos flutes:

	Inserção por número Os flutes são inseridos com base no número introduzido. NOTA Se for escolhida esta inserção, não será possível utilizar a inserção por preenchimento e vice-versa.
	Inserção por preenchimento Os flutes são inseridos com base na distância introduzida.
	Modo disco Para inserir os flutes será utilizado o disco para efetuar a ranhura. NOTA Se for escolhido este modo, não será possível utilizar o modo fresa e vice-versa.
	Modo fresa Para inserir os flutes será utilizada a fresa para efetuar a ranhura.

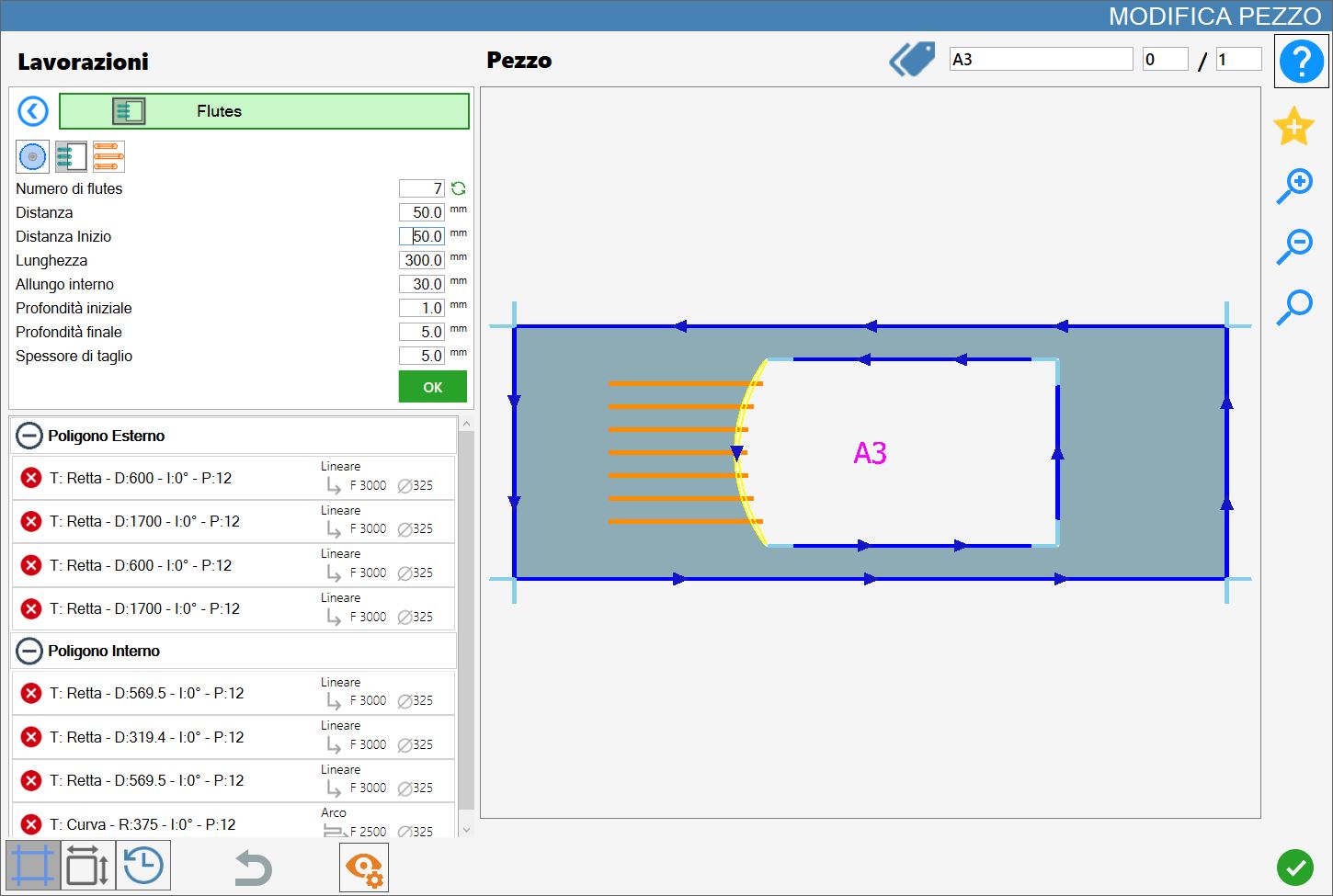

Modo de flutes em arcos

Quando é selecionado um corte curvo de um polígono, é apresentado um novo parâmetro que pode assumir um de três valores:

	Radiais Os flutes são dispostos ao longo da curva de modo a ficarem orientados para o centro do arco.
	Alinhamento ao arco Os flutes são dispostos paralelamente ao longo da curva e com igual comprimento.
	Alinhamento à tangente Os flutes são dispostos paralelamente ao longo da curva. O seu comprimento varia de modo a manter todas as extremidades interiores à peça na mesma linha, respeitando a extensão das extremidades exteriores à peça.

Modo 1: Radiais

Neste modo, os flutes partilham um ponto de origem e são perpendiculares à respetiva tangente no corte curvo selecionado.

Modo 2: Alinhamento ao arco

Neste modo, os flutes são paralelos entre si e alinhados ao arco tanto quanto à distância como à extensão interna.

Modo 3: Alinhamento à tangente

Neste modo, os flutes são paralelos entre si e alinhados ao arco quanto à extensão interna, sendo prolongados até atingirem a tangente que se encontra à distância especificada pelo valor de comprimento.

Execução da maquinação

Depois de obter o resultado pretendido, apresentado e continuamente atualizado na pré-visualização da maquinação, o operador pode confirmar a operação premindo o botão verde “OK”, situado imediatamente abaixo dos parâmetros definidos.
Os flutes apresentados na pré-visualização serão então aplicados ao corte selecionado: a sua cor passará para verde-escuro, tanto na pré-visualização como posteriormente na área de trabalho, indicando que foram aplicados.

A lista de cortes, situada no lado esquerdo, também será atualizada com base na nova maquinação aplicada e nos parâmetros dos flutes.
É possível aplicar várias maquinações deste tipo a um único corte, desde que os respetivos parâmetros não se repitam.
