A função ‘Recorte Interno’ permite adicionar à peça um recorte interno de forma retangular, circular ou elíptica.

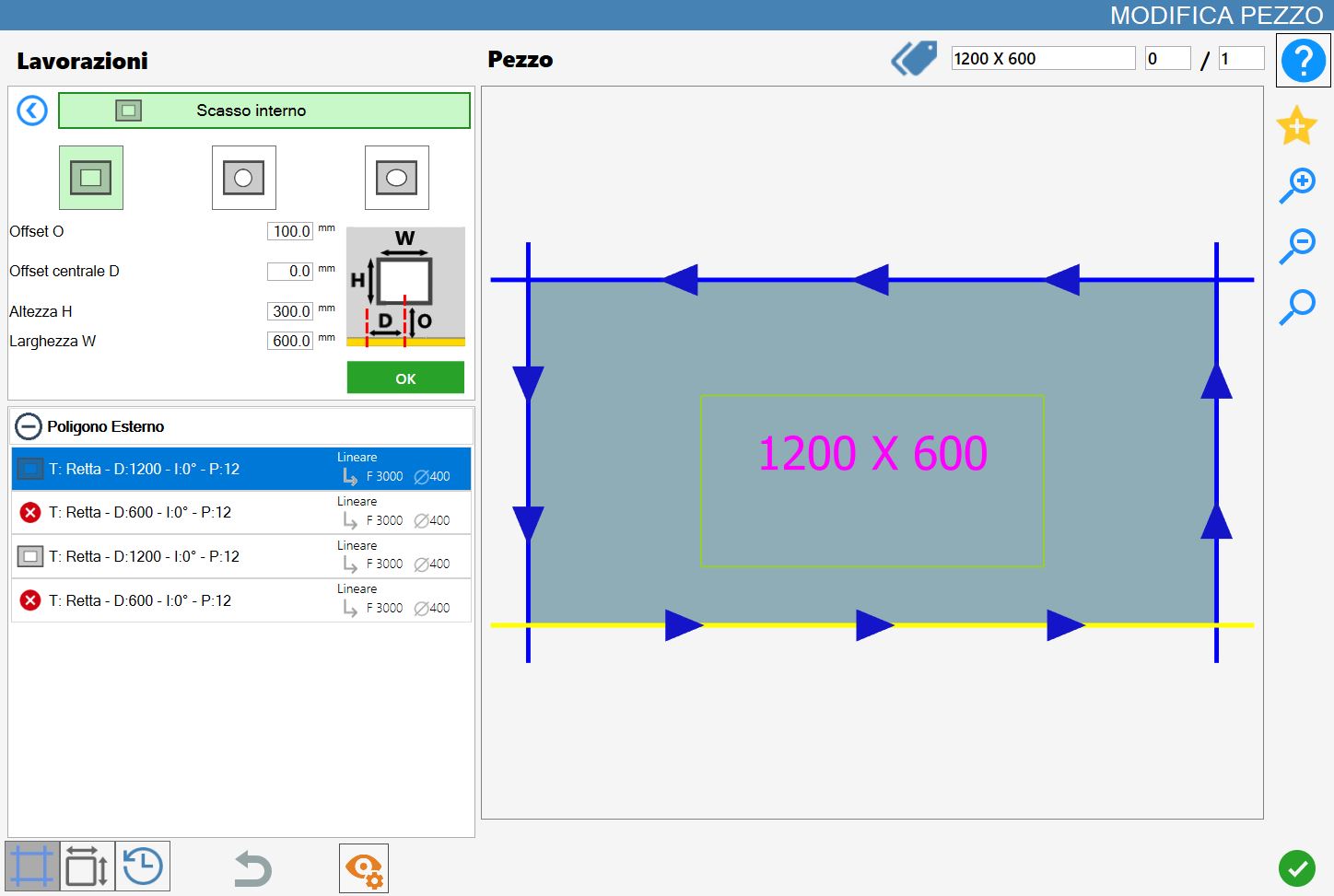

A interface desta função é semelhante à imagem seguinte:
Tipos de maquinação
Para utilizar esta maquinação, deve primeiro escolher um dos dois modos disponíveis, selecionando o botão correspondente:
Os modos ‘Retangular’, 'Circular’ e 'Elíptico' são mutuamente exclusivos: a ativação de um desativa automaticamente os outros.
 | Recorte retangular |
 | Recorte circular |
 | Recorte elíptico |
Recorte Retangular
Quando este modo está ativado, a pré-visualização do recorte retangular é apresentada diretamente na pré-visualização da maquinação, realçada a verde-claro. As dimensões e o posicionamento do recorte dependem dos parâmetros predefinidos, que podem ser alterados pelo utilizador.
Parâmetros do recorte retangular

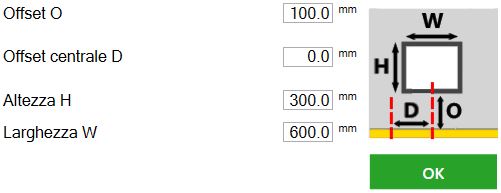

Enquanto estiver neste modo, será apresentado o seguinte painel de parâmetros:
Offset O | Distância entre a borda do recorte e o lado de referência da peça selecionada. |
Offset central D | Distância entre o lado da peça paralelo ao lado selecionado e o centro do recorte. |
Altura H | Altura do recorte. |
Largura W | Largura do recorte. |
Execução de recorte retangular
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.

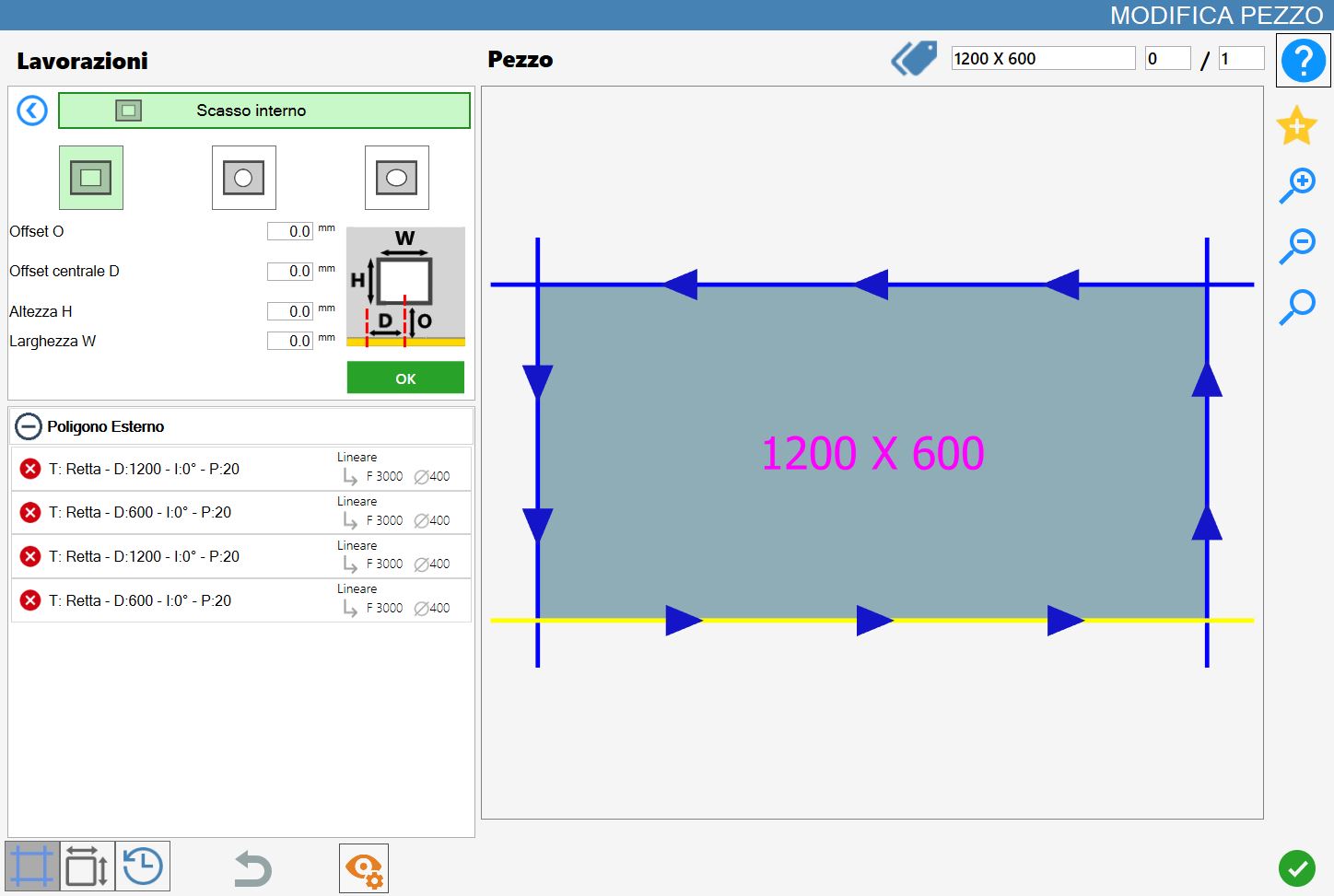

Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

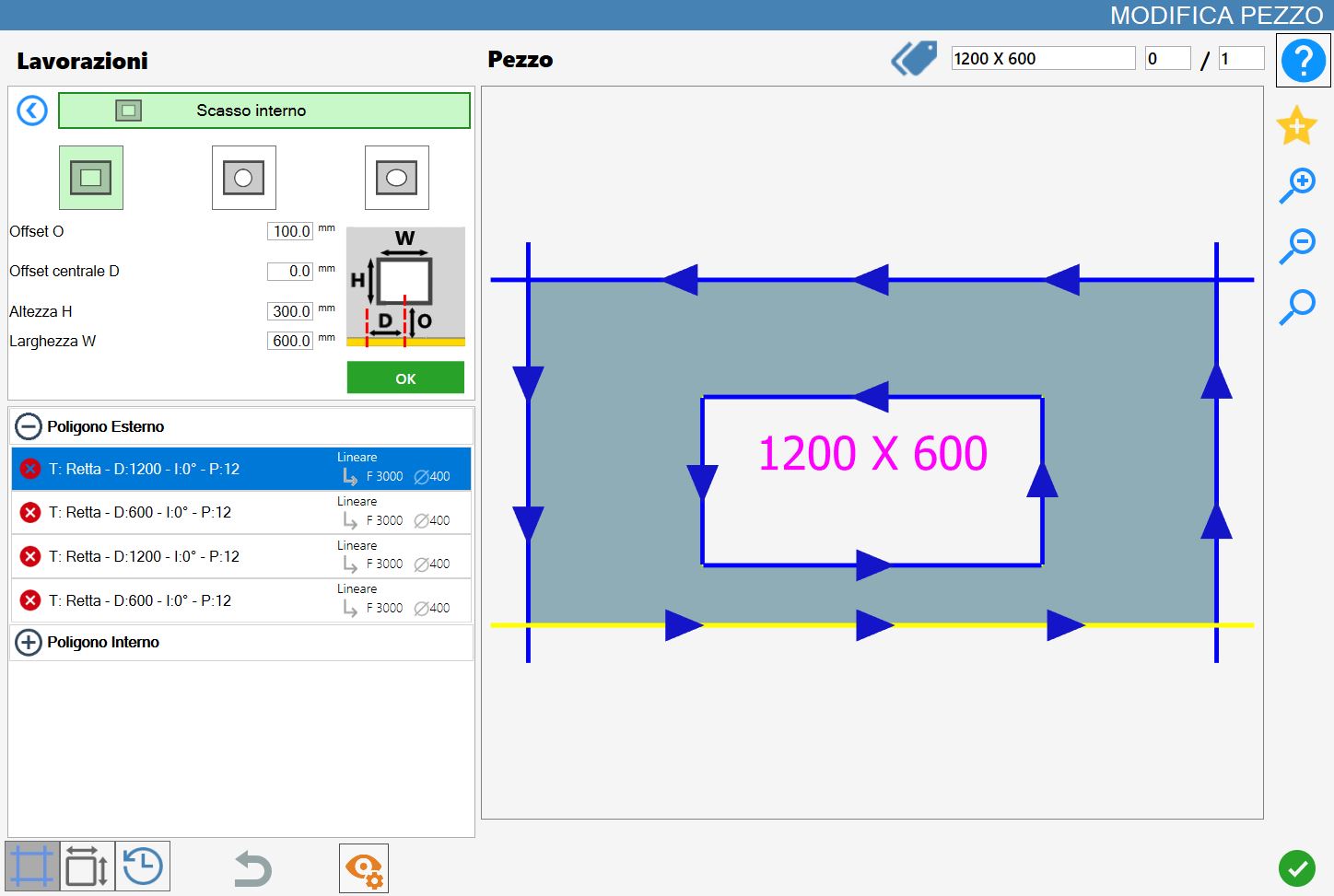

A confirmação da maquinação adiciona um novo polígono interior à peça, tanto graficamente como na lista de polígonos do lado esquerdo:
Recorte Circular

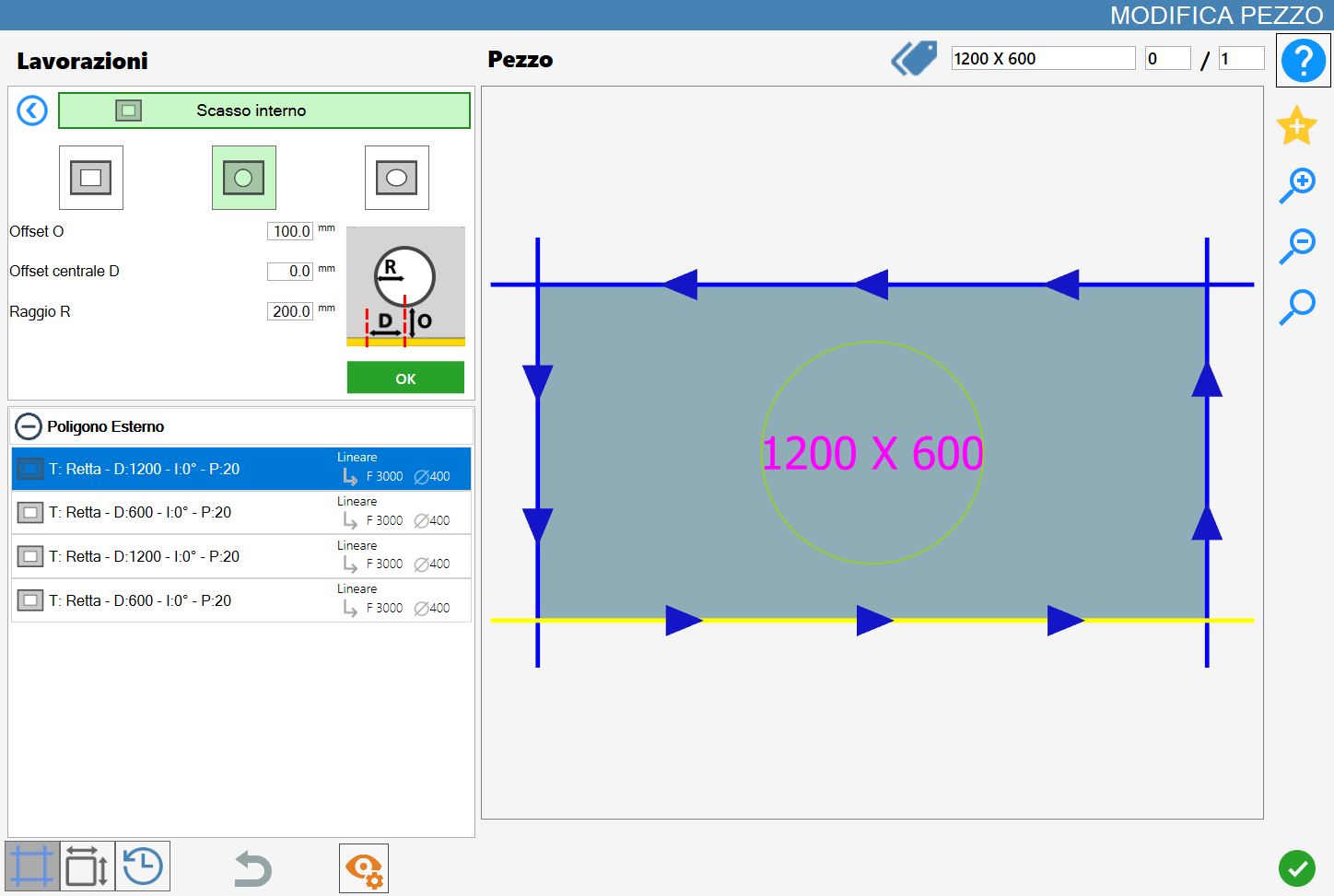

Quando este modo está ativado, a pré-visualização do recorte circular é apresentada diretamente na pré-visualização da maquinação, realçada a verde-claro. As dimensões e o posicionamento do recorte dependem dos parâmetros predefinidos, que podem ser alterados pelo utilizador.
Parâmetros do recorte circular

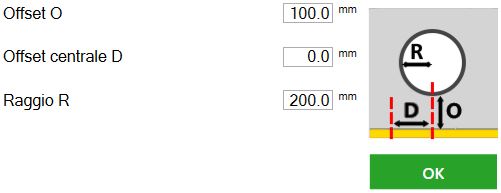

Enquanto estiver neste modo, será apresentado o seguinte painel de parâmetros:
Offset O | Distância entre a borda do recorte e o lado de referência da peça selecionada. |
Offset central D | Distância entre o lado da peça paralelo ao lado selecionado e o centro do recorte. |
Raio R | Medida do raio do recorte. |
Execução de recorte circular
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

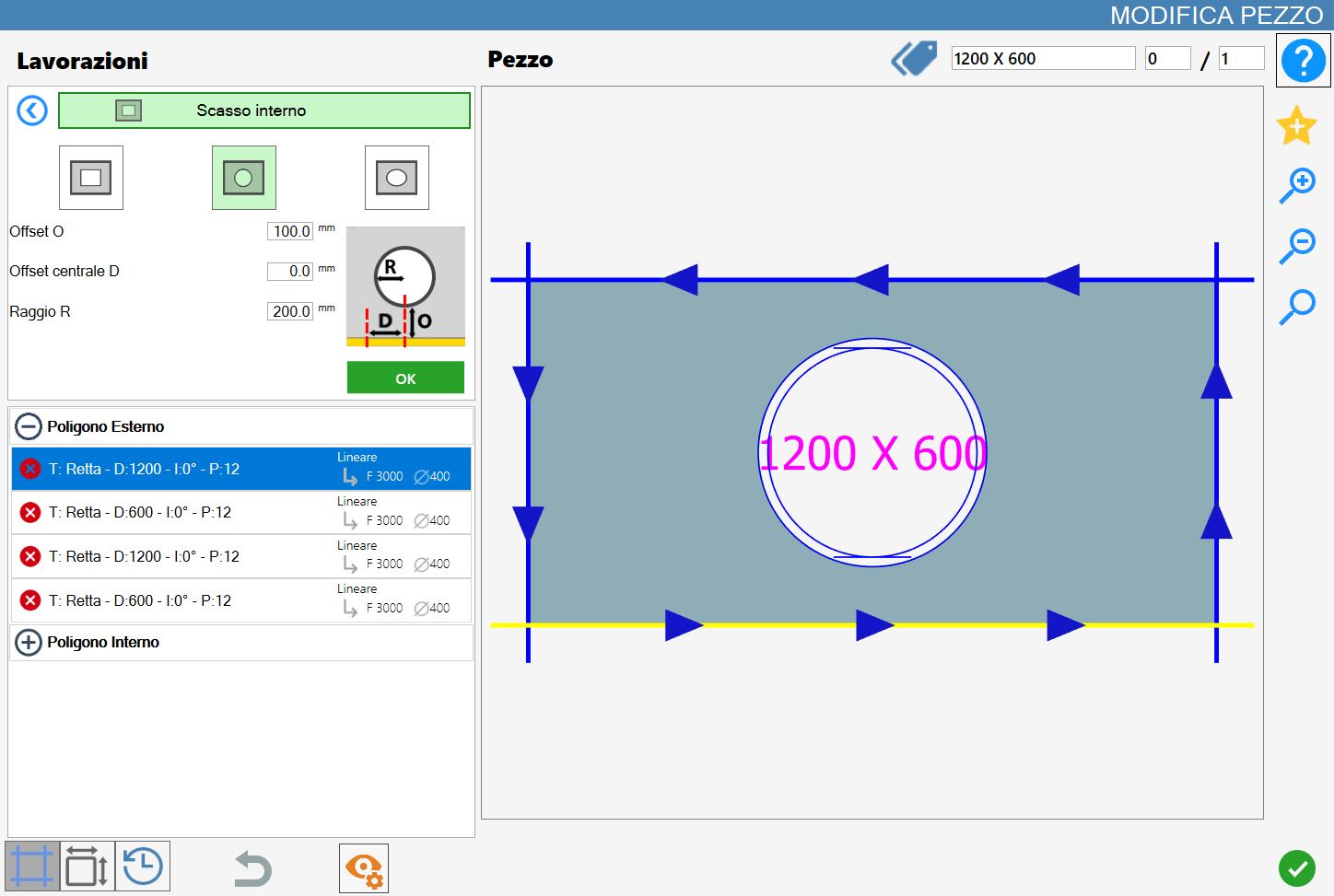

A confirmação da maquinação adiciona um novo polígono interior à peça, tanto graficamente como na lista de polígonos do lado esquerdo:
Recorte Elíptico

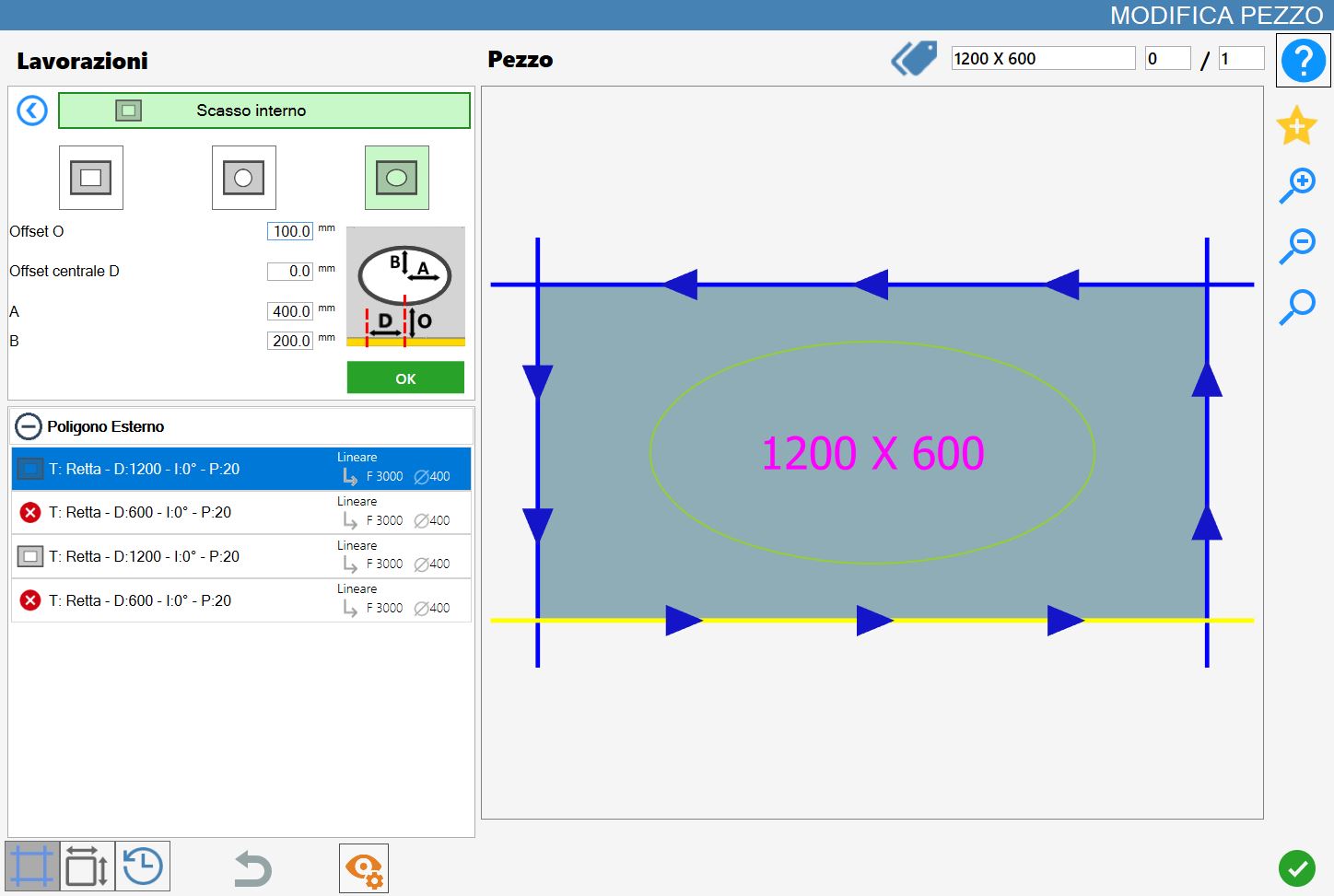

Quando este modo está ativado, a pré-visualização do recorte elíptico é apresentada diretamente na pré-visualização da maquinação, realçada a verde-claro. As dimensões e o posicionamento do recorte dependem dos parâmetros predefinidos, que podem ser alterados pelo utilizador.
Parâmetros do recorte elíptico

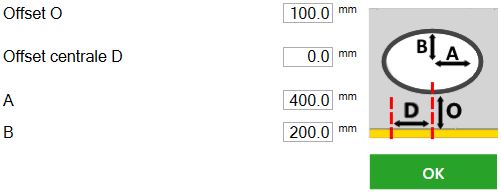

Enquanto estiver neste modo, será apresentado o seguinte painel de parâmetros:
Offset O | Distância entre a borda do recorte e o lado de referência da peça selecionada. |
Offset central D | Distância entre o lado da peça paralelo ao lado selecionado e o centro do recorte. |
A | Valor correspondente ao semieixo maior do recorte elíptico. |
B | Valor correspondente ao semieixo menor do recorte elíptico. |
Execução de recorte elíptico
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

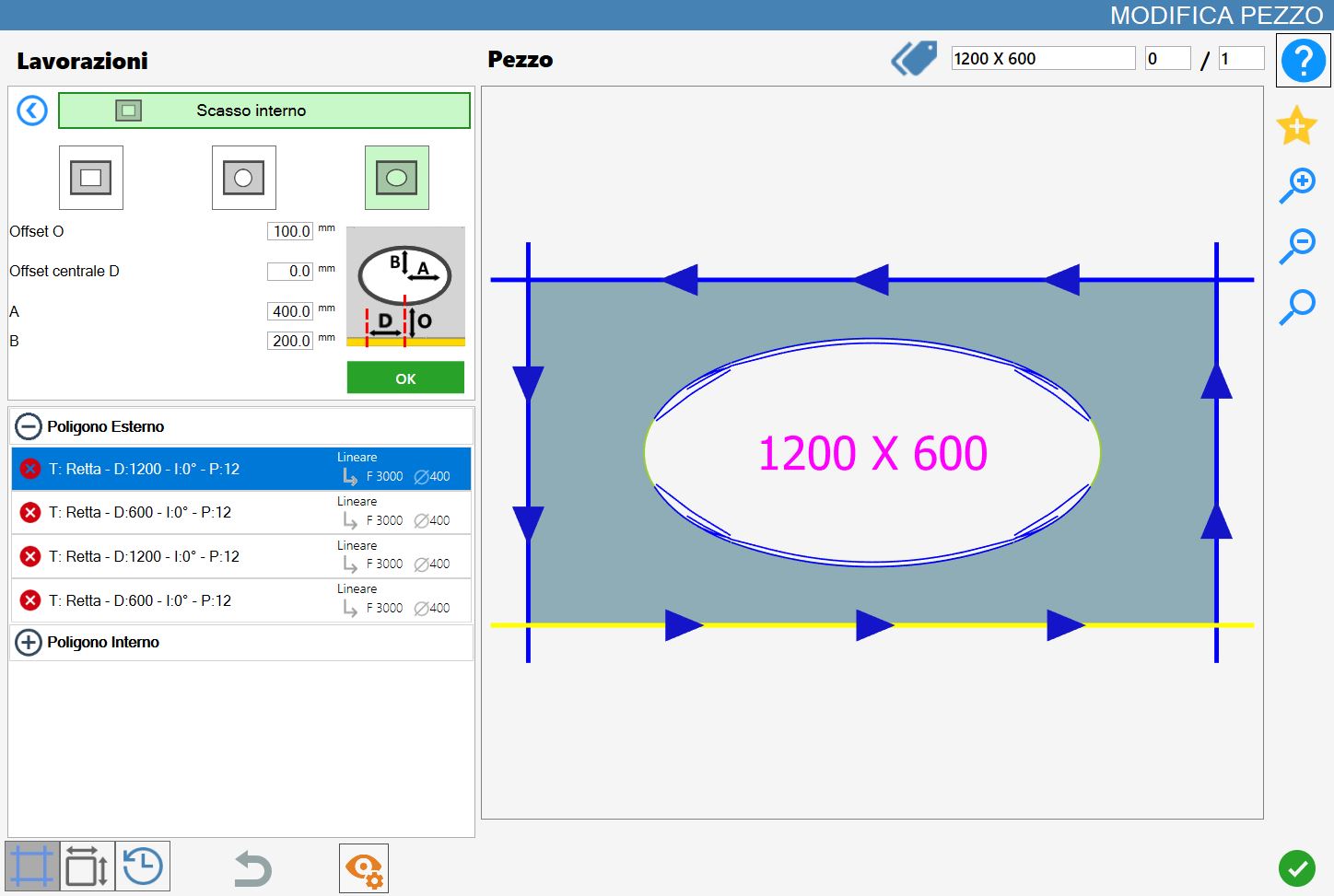

A confirmação da maquinação adiciona um novo polígono interior à peça, tanto graficamente como na lista de polígonos do lado esquerdo:
Opção de furos para torneiras

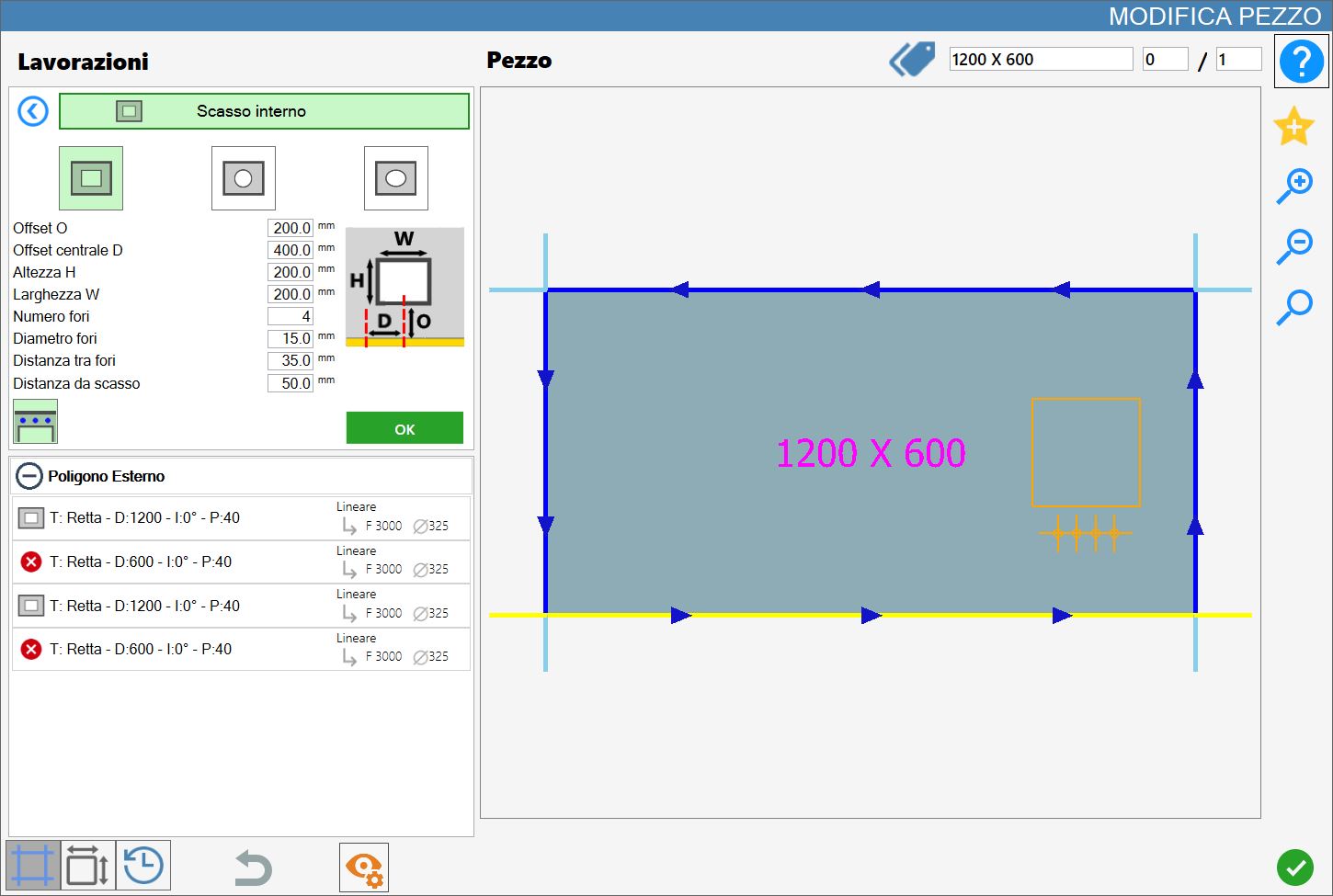

Ao premir o botão à esquerda do botão OK, é possível ativar a opção de furos para torneiras; esta opção cria furos adicionais ao furo principal central e faz aparecer alguns parâmetros a configurar.
Se o valor do diâmetro do furo da torneira for igual ou inferior ao valor do raio máximo do furo, os furos das torneiras serão criados como furos; se o valor do diâmetro do furo da torneira for superior ao valor do raio máximo do furo, os furos das torneiras serão criados como recortes internos.
Parâmetros dos furos para torneiras

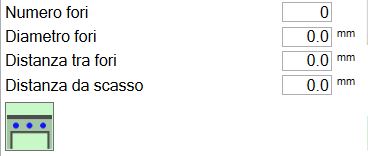

Enquanto estiver neste modo, será apresentado o seguinte painel de parâmetros:
Número de furos | Indica quantos furos devem ser aplicados à maquinação atual no corte selecionado. |
Diâmetro dos furos | Indica o diâmetro dos furos aplicados à maquinação. |
Distância entre furos | Indica a distância medida entre os centros de dois furos consecutivos. |
Distância do recorte | Indica a distância entre o centro do furo e a borda do recorte. |
Execução de furos para torneiras
NOTA
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

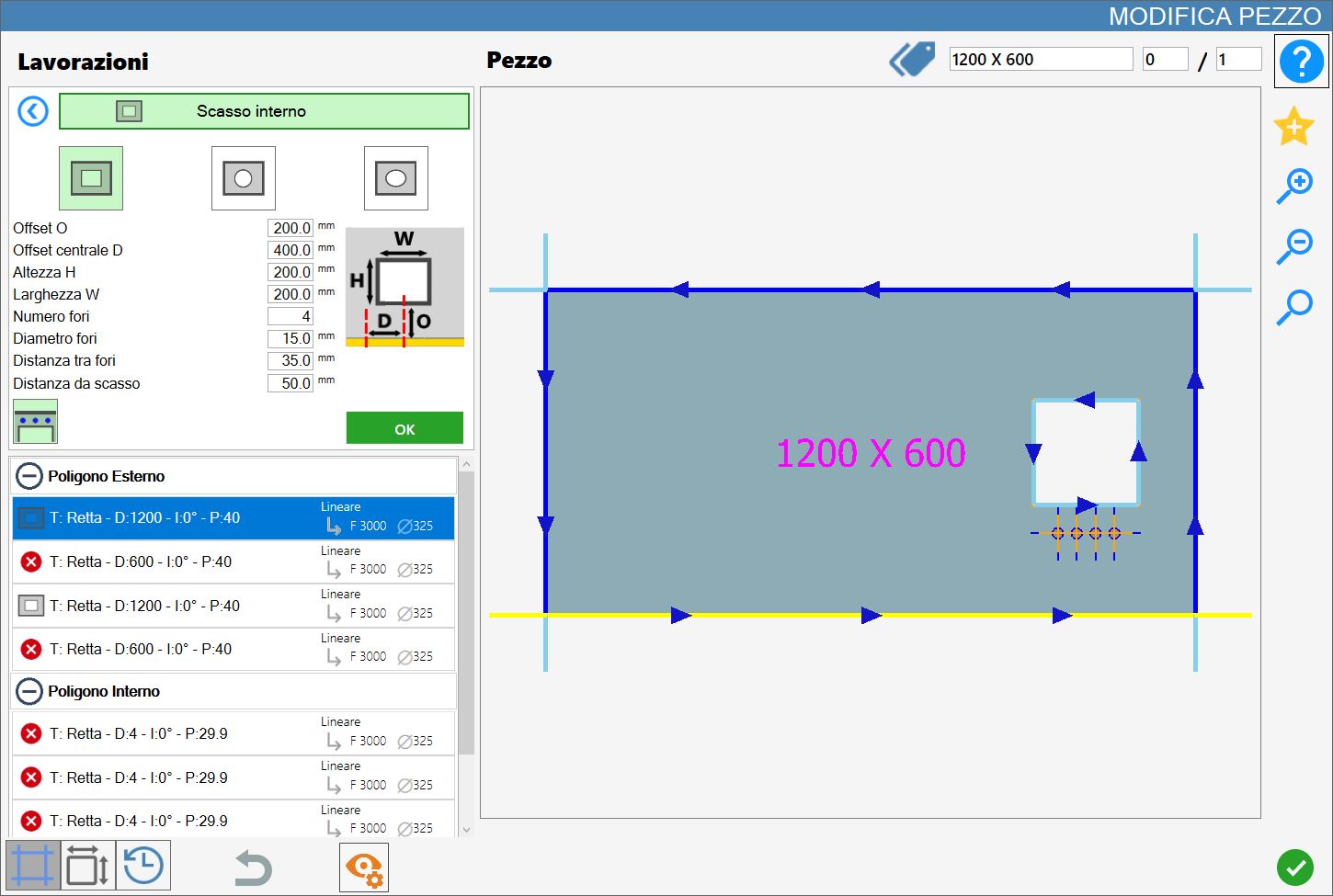

A confirmação da maquinação adiciona, além de um novo polígono interior à peça, também os furos para torneiras, tanto graficamente como na lista de maquinações adicionadas do lado esquerdo:
