Através desta função é possível adicionar um corte paralelo a um corte já existente à distância pretendida.
É possível aplicar esta maquinação tanto a cortes lineares como a arcos.
Parâmetros
Para adicionar um corte, é necessário definir o seguinte parâmetro:
Distância | Distância do corte selecionado à qual deve ser adicionado o corte paralelo. |
Execução da maquinação
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

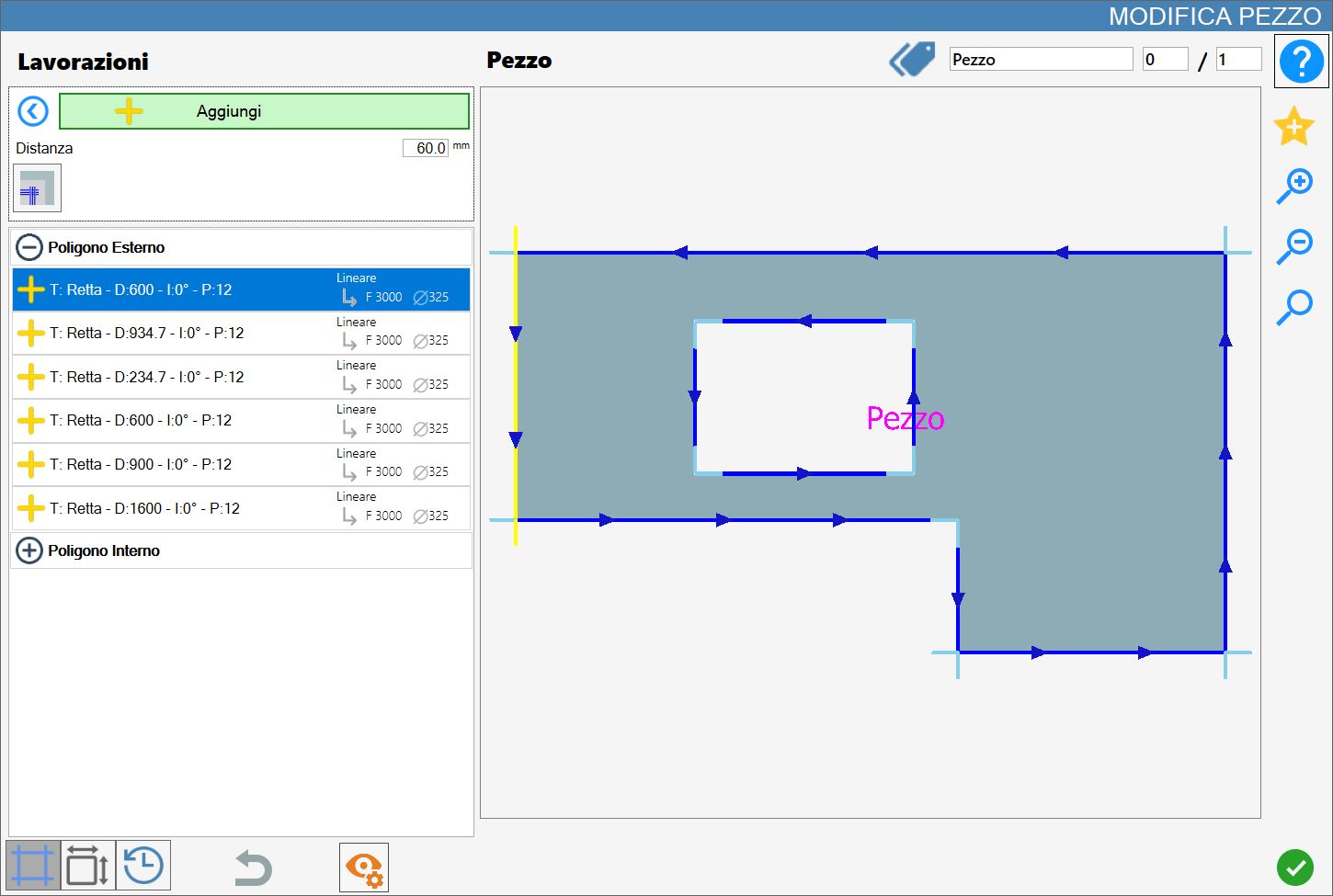

Depois de definir o parâmetro distância, selecione o corte relativamente ao qual deve ser criado o novo corte.
A direção em que o novo corte é adicionado é calculada de forma a não danificar a peça: para o exterior se for selecionado um elemento do polígono exterior, ou para o interior de um polígono interior.
Se o valor da distância for negativo, o corte adicionado é calculado na direção de deslocamento oposta à prevista.

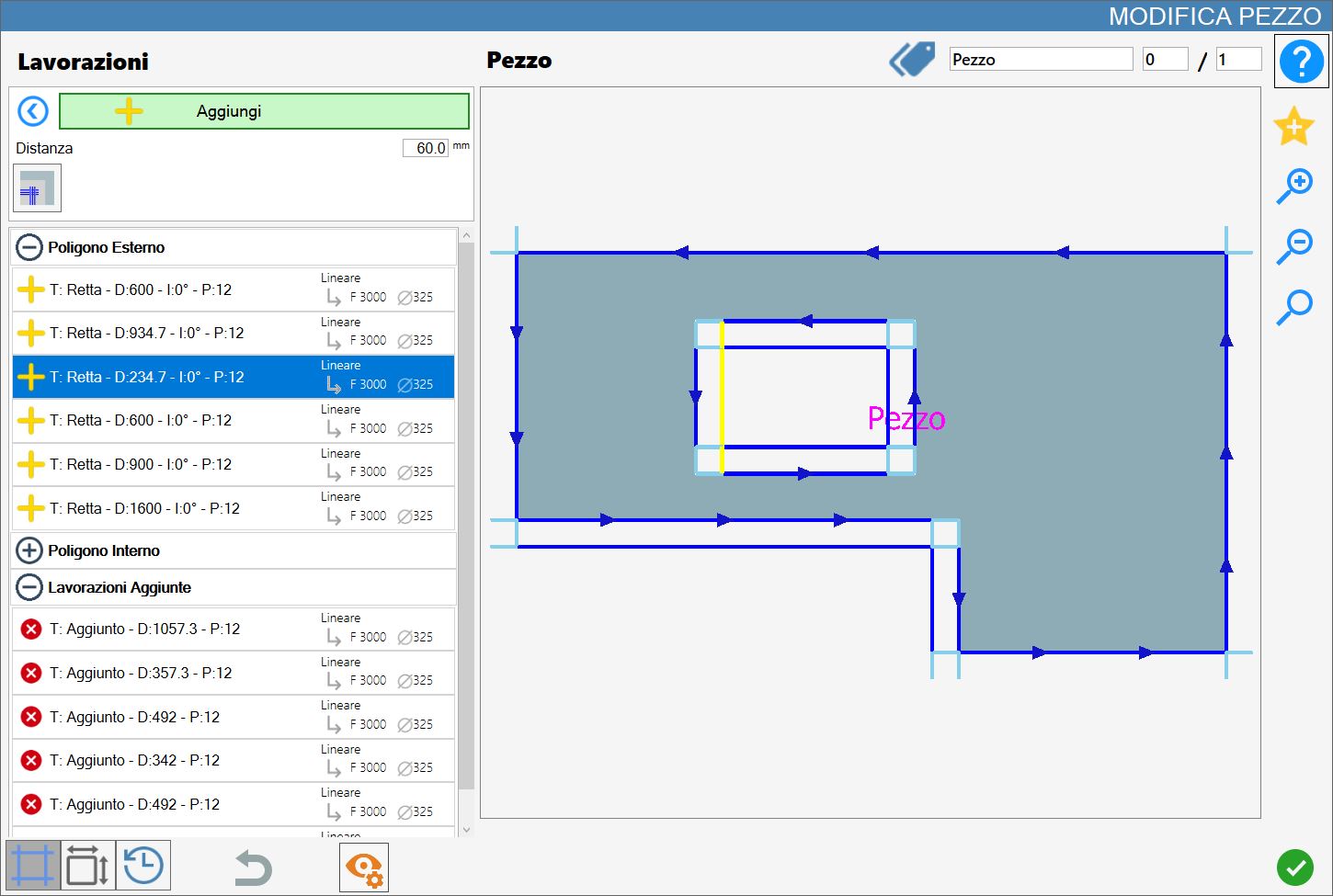

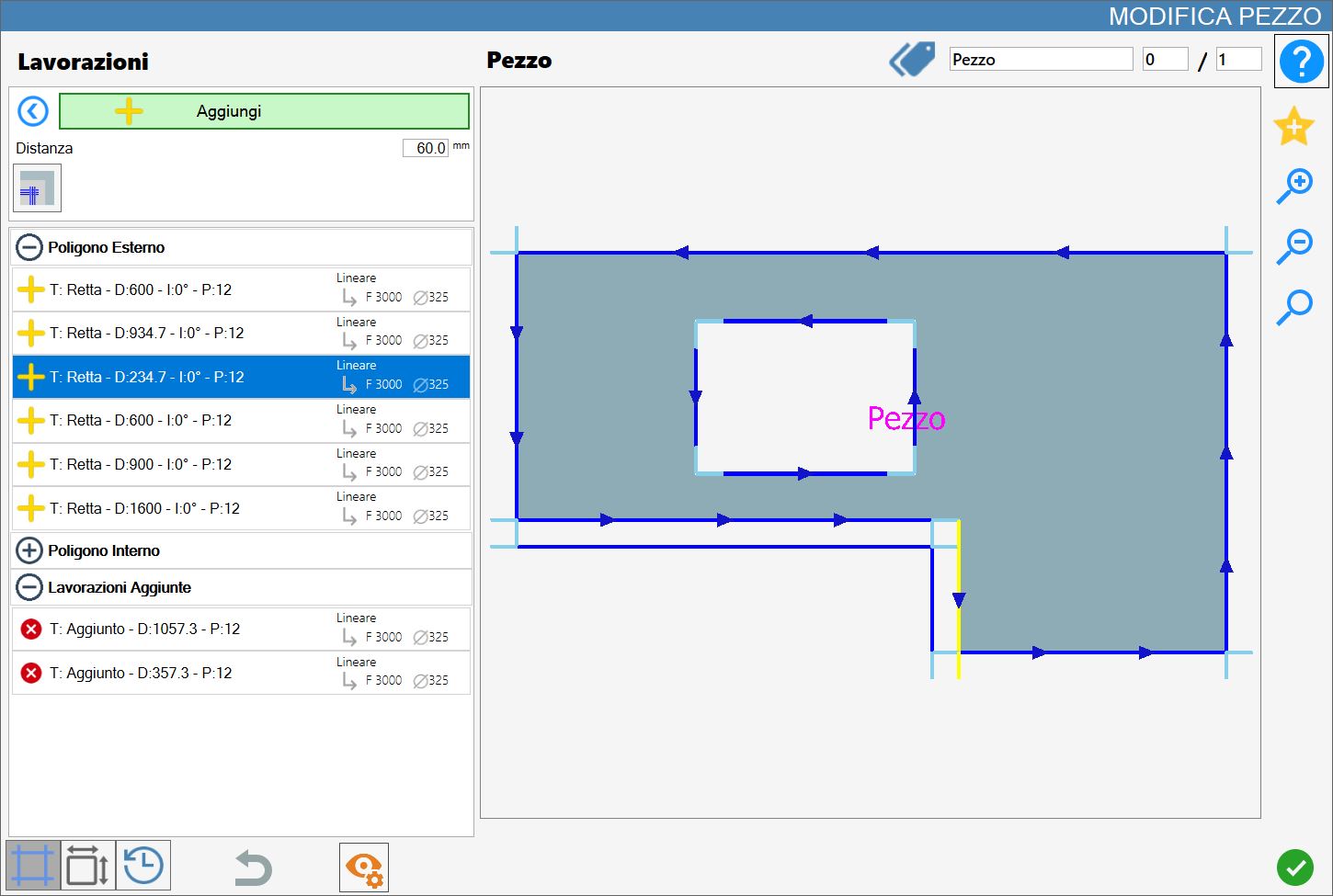

Na imagem seguinte é ilustrado o resultado da adição de dois cortes, efetuada selecionando as duas linhas que definem o recuo da bancada de cozinha.
Como mostrado, o novo corte paralelo é inserido na secção Maquinações Adicionadas e replica as características do corte selecionado, como a direção e o tipo de maquinação.
Botão para adicionar um corte nos cantos côncavos
 | Cortes côncavos |
|---|
