Esta função permite adicionar um corte com características diferentes das de um corte normal.

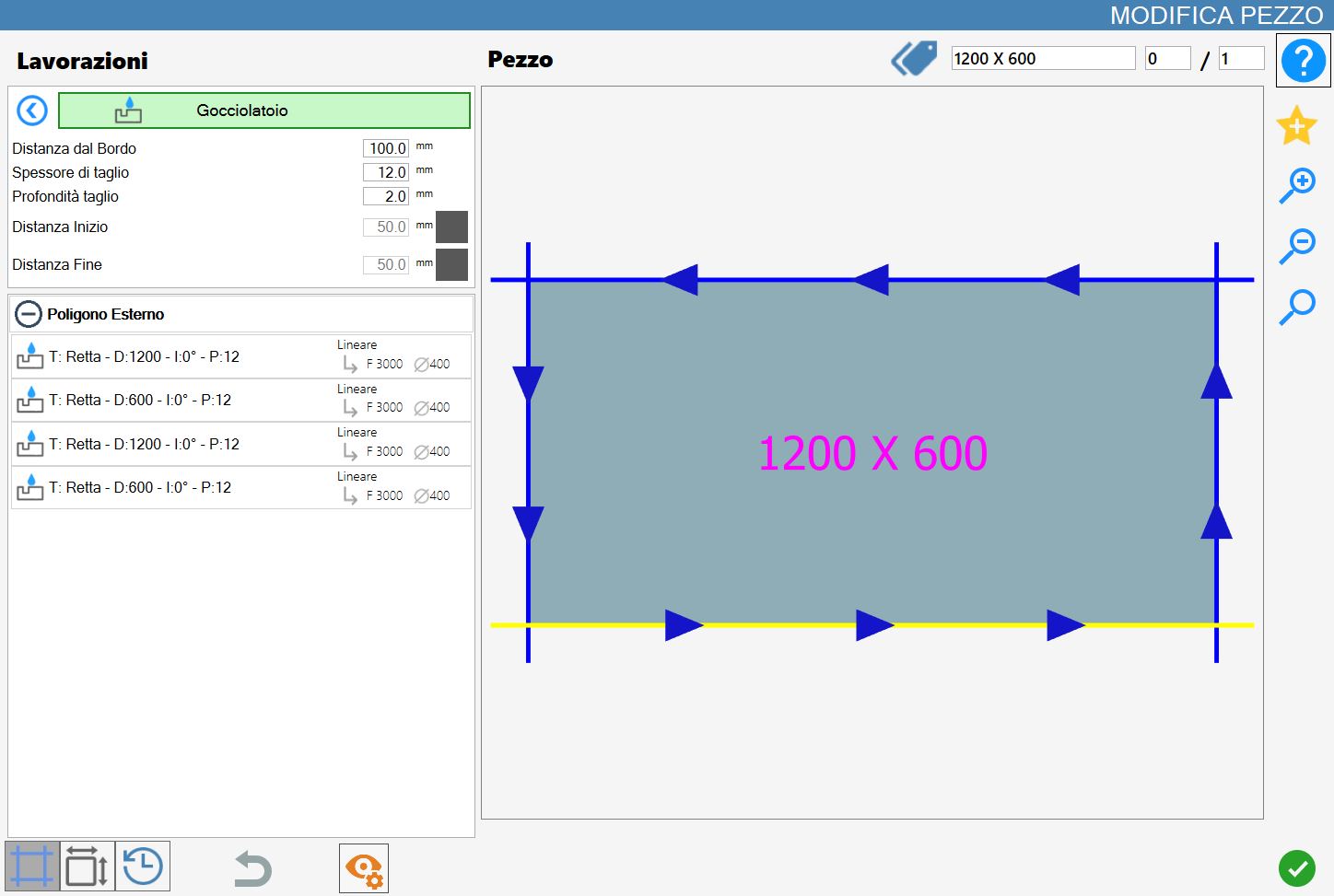

A interface que se abre é semelhante à imagem seguinte:
Parâmetros
É possível definir a largura de corte (deve ser igual ou superior à espessura do disco).
Distância da borda | A distância entre o corte selecionado e a maquinação da goteira. |
Espessura de corte | É a medida da largura da maquinação. É possível criar uma goteira com uma largura superior à espessura do disco. |
Profundidade de corte | É a profundidade de penetração no material. |
Distância inicial | A distância para o interior com que a maquinação é criada relativamente ao início do corte. |
Distância final | A distância para o interior com que a maquinação é criada relativamente ao fim do corte. |
A distância inicial e a distância final podem ser ativadas ou desativadas com os botões à direita do valor.
Quando estão desativadas, o Parametrix não as considera; quando estão ativadas, o programa calcula o deslocamento.

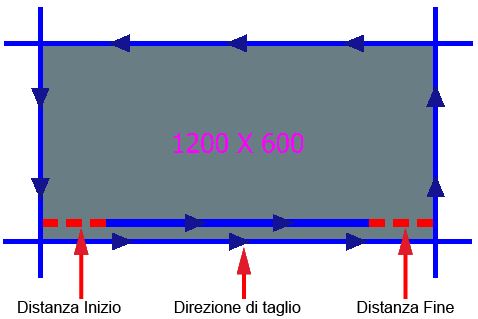

Distância Inicial e Distância Final
Estes parâmetros podem ser ativados ou desativados com os botões à direita do valor. Quando estão a cinzento (desativados), o Parametrix não os considera; quando estão a verde (ativados - como na figura), o programa calcula o deslocamento.
Execução da maquinação
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.
Com base nos parâmetros de maquinação definidos, é inserida uma goteira paralelamente ao corte da peça selecionada.

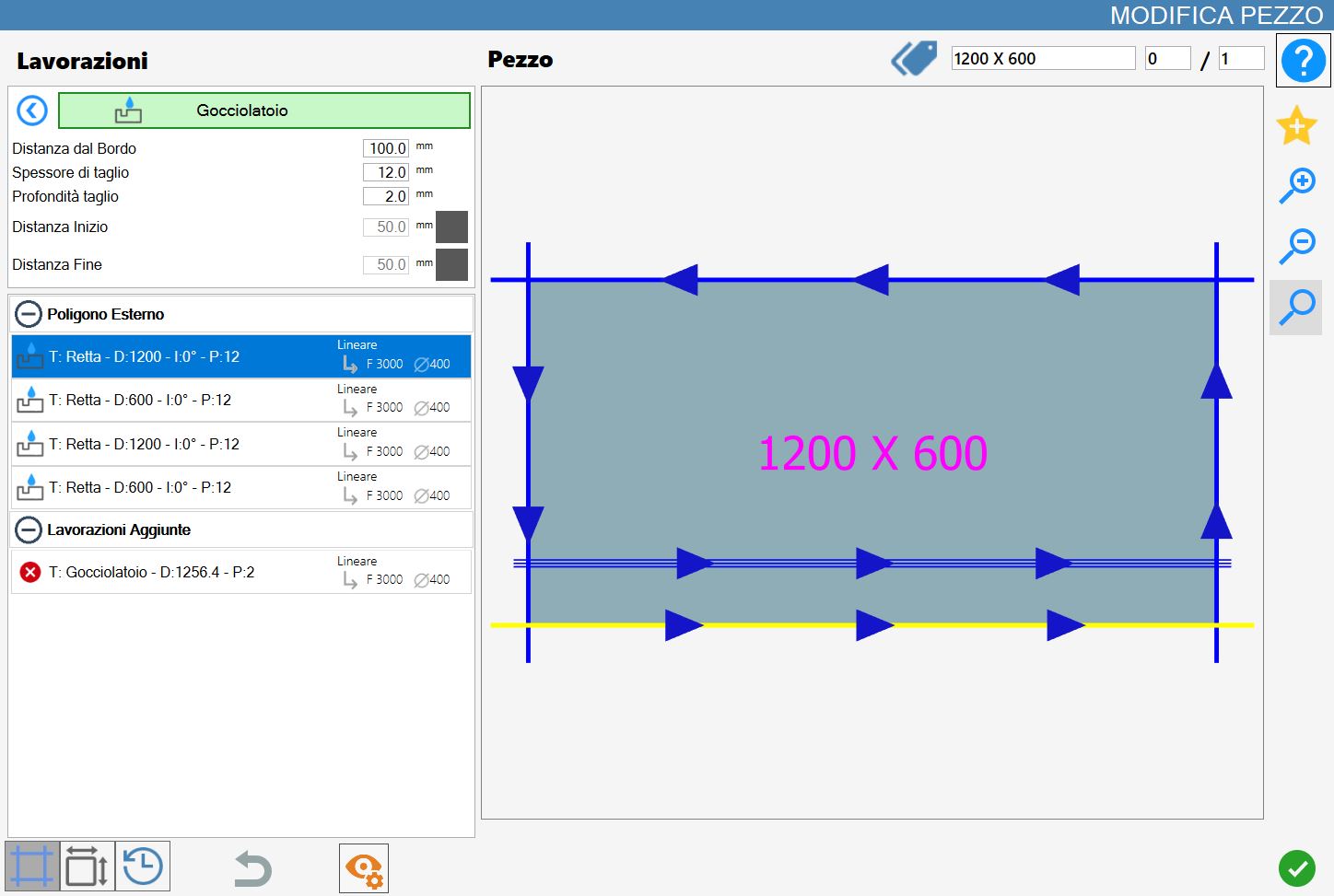

Na imagem seguinte é ilustrada uma maquinação do tipo goteira, realizada com os mesmos parâmetros do exemplo anterior.
Em ambos os exemplos, a maquinação foi aplicada ao corte inferior.
Além disso, foi adicionada à lista de 'Maquinações adicionais', situada na parte inferior esquerda do painel 'Modificar Peça'.
