DOC3.13.8 REBAIXO

A função ‘Rebaixo’ permite adicionar um perfil à borda superior da peça ou da bancada de cozinha.
É utilizada principalmente para rebaixar numa determinada quantidade os recortes internos das bancadas de cozinha, de modo a permitir a instalação do lava-loiça.
A ferramenta utilizada para executar esta maquinação é a fresa.

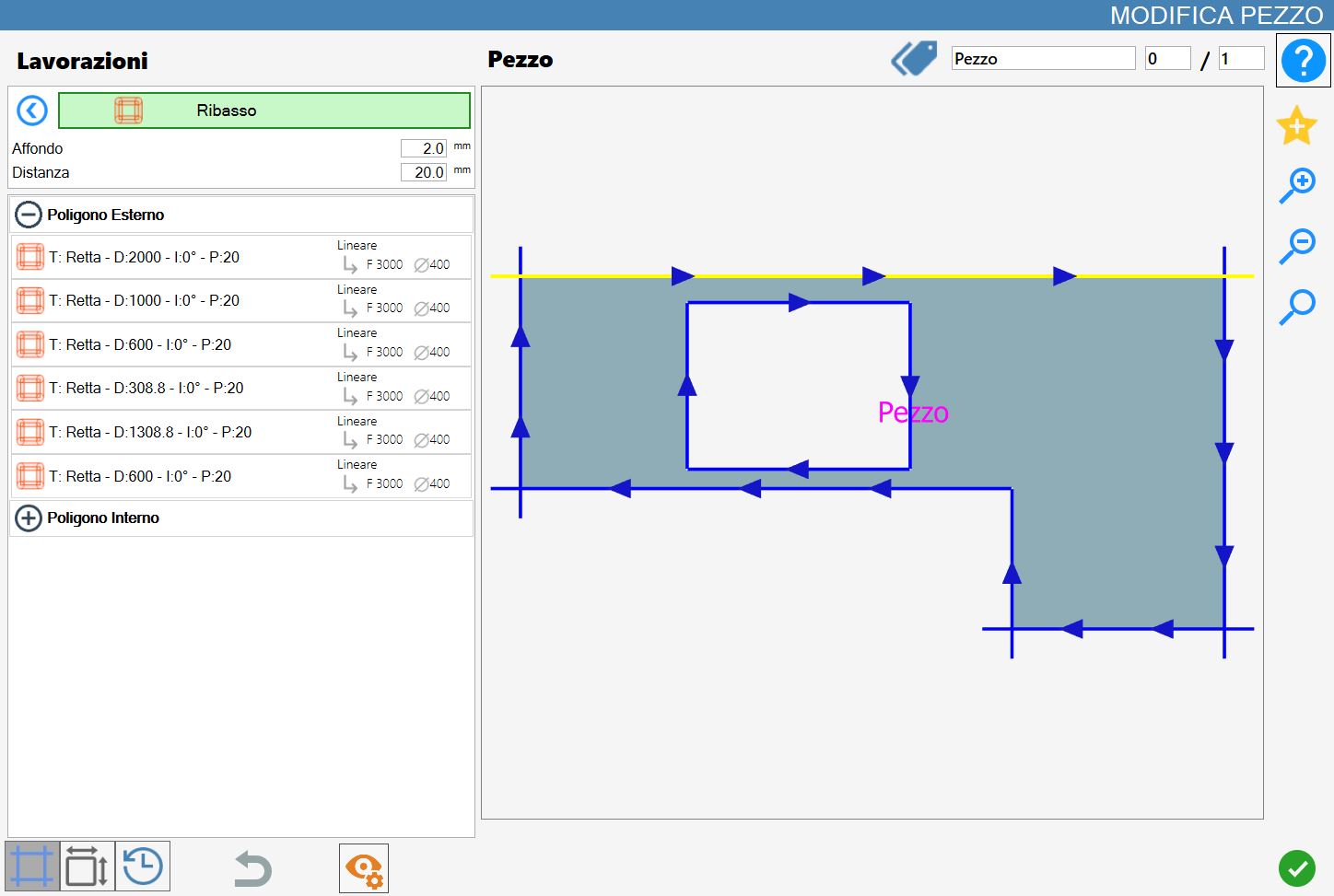

A interface desta função é semelhante à imagem seguinte:


Parâmetros

Penetração

A profundidade com que o corte deve ser executado.
A penetração pode ter como valor máximo a espessura do material.

Distância

Permite especificar a distância pretendida relativamente ao lado da peça. São permitidos valores positivos, negativos e iguais a zero.

  • Um valor neutro (0) gera um rebaixo ao mesmo nível dos cortes do polígono.

  • Um valor positivo posiciona o rebaixo no interior da peça, criando, se necessário, rebaixos adicionais lado a lado.

  • Um valor negativo posiciona o rebaixo no exterior da peça, afastando-o dos cortes do polígono.

Execução da maquinação

NOTA

É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

Será aplicado um rebaixo a todo o polígono de um corte selecionado, independentemente do ponto onde este foi selecionado.

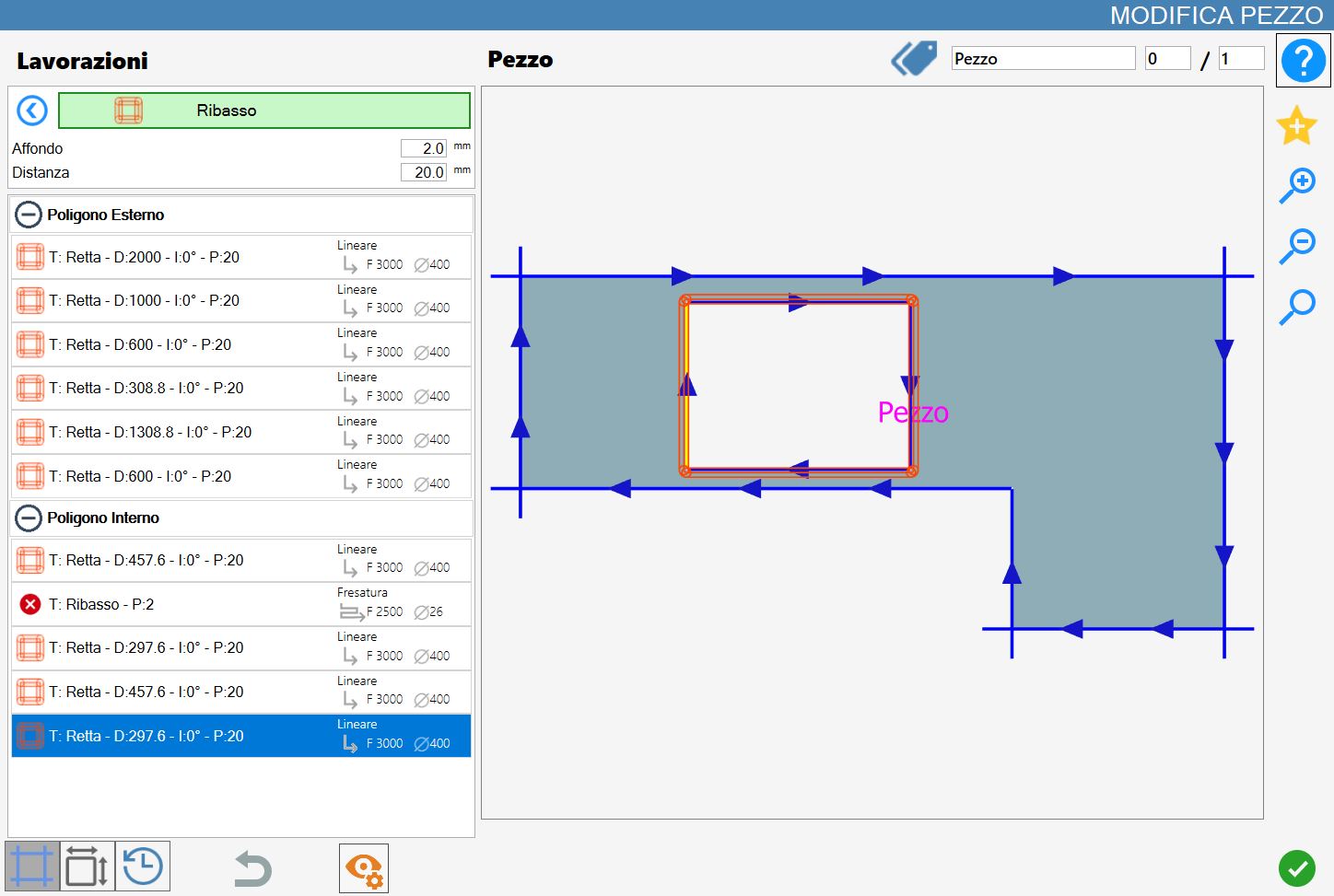

Segue-se um exemplo de rebaixo com valor positivo do parâmetro distância:


NOTA

Se a distância do rebaixo for superior ao diâmetro da fresa utilizada para a maquinação, serão executadas várias passagens de rebaixo lado a lado.

;
