Esta funcionalidade permite ao operador adicionar um corte por baixo de um corte selecionado, na peça selecionada.

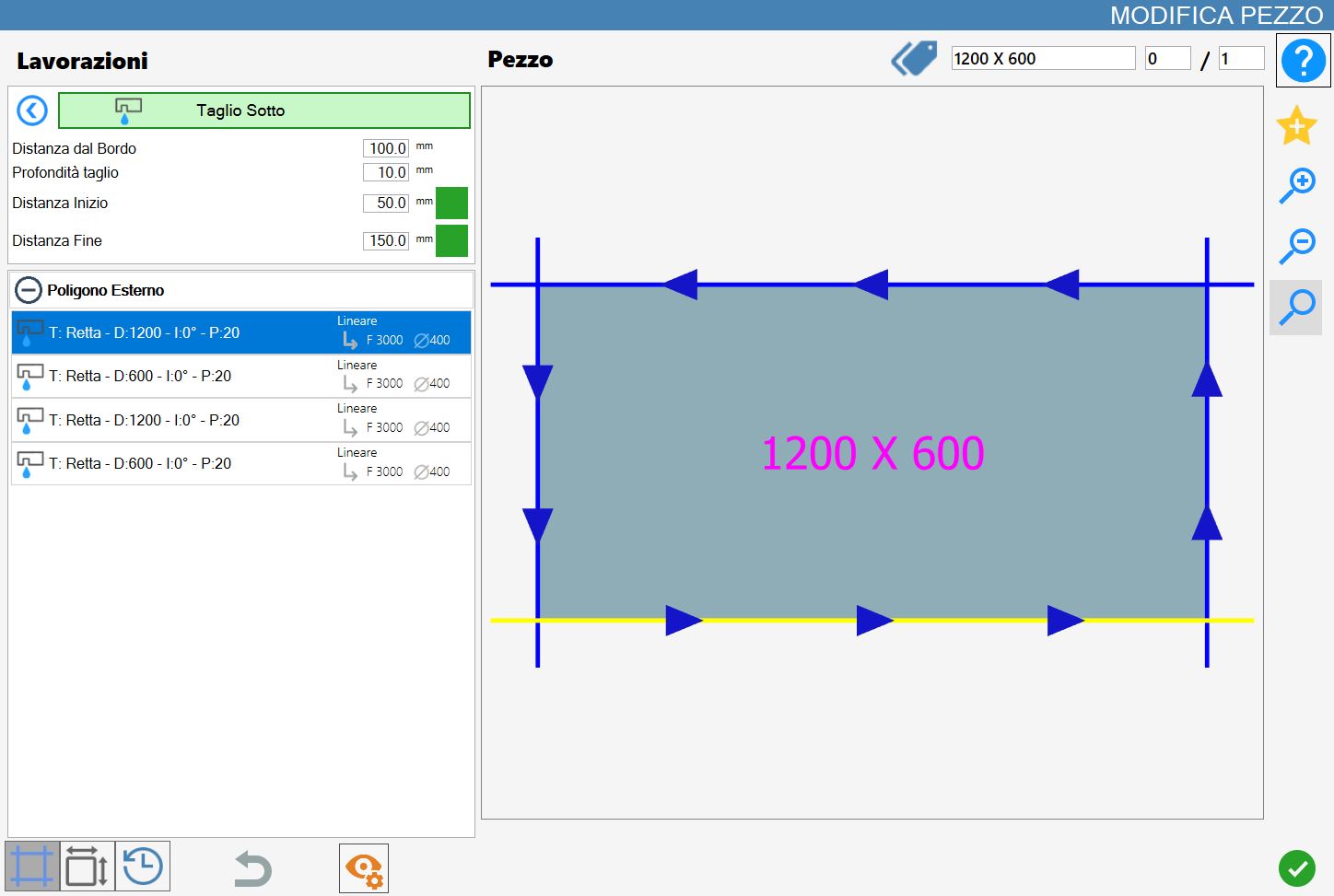

A interface desta função é semelhante à imagem seguinte:
/2-20250630-123653.png)
Parâmetros
Distância da borda | A distância entre o corte selecionado e a maquinação de corte inferior. |
Profundidade de corte | É a profundidade de penetração no material. |
Distância inicial | A distância para o interior com que a maquinação é criada relativamente ao início do corte. |
Distância final | A distância para o interior com que a maquinação é criada relativamente ao fim do corte. |
A distância inicial e a distância final podem ser ativadas ou desativadas com os botões à direita do valor.
Quando estão desativadas, o Parametrix não as considera; quando estão ativadas, o programa calcula o deslocamento.

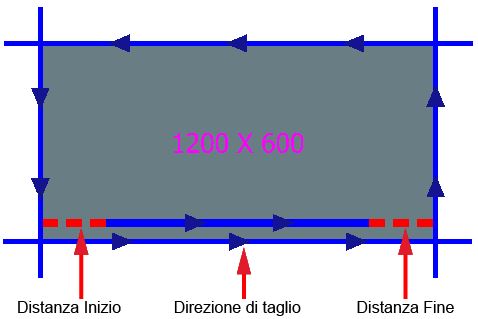

Distância Inicial e Distância Final
Estes parâmetros podem ser ativados ou desativados com os botões à direita do valor. Quando estão a cinzento (desativados), o Parametrix não os considera; quando estão a verde (ativados - como na figura), o programa calcula o deslocamento.
/spiegazione_distanze_e_direzione_b-20250623-072340.png)
Execução da maquinação
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.

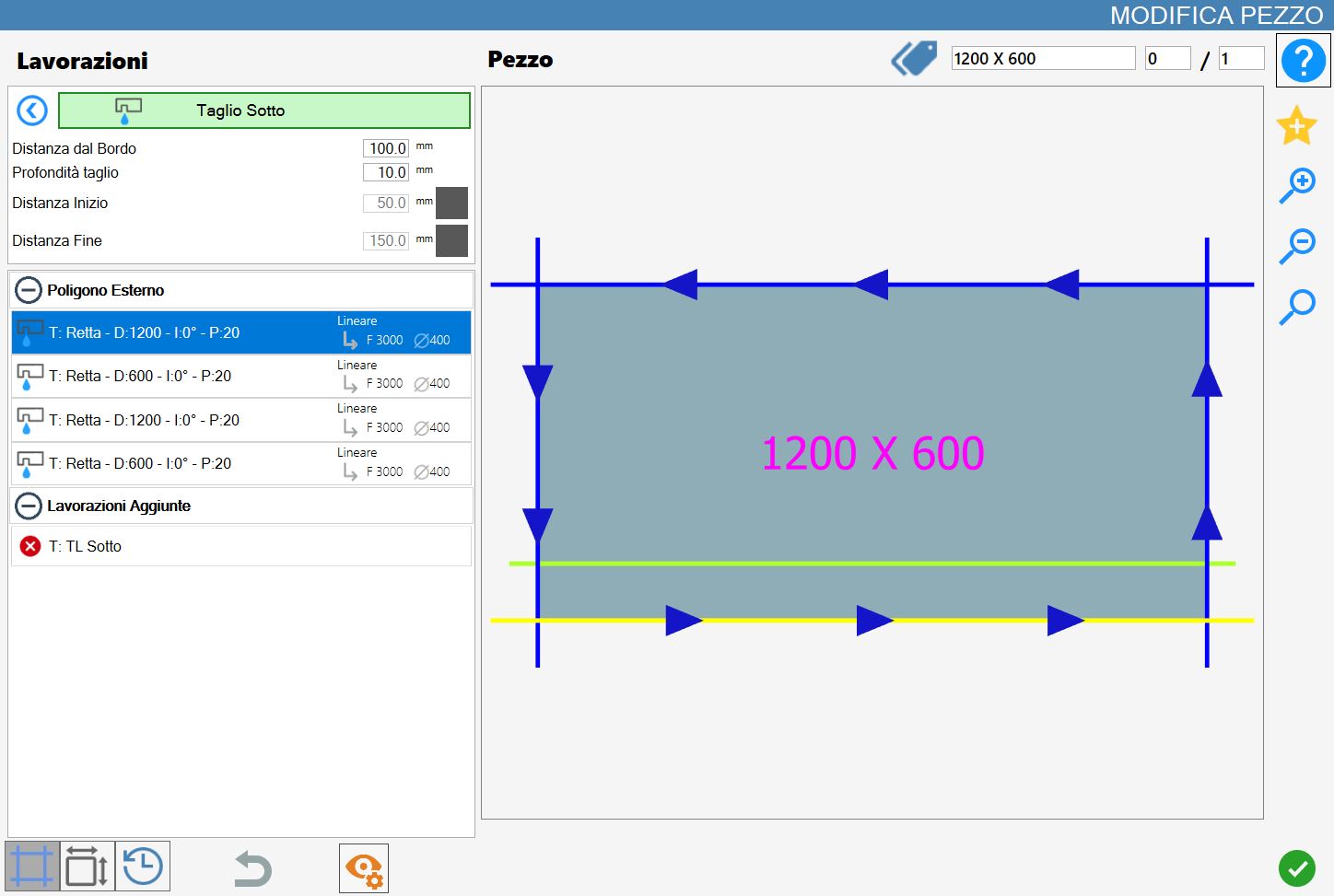

Com base nos parâmetros de maquinação definidos, é inserido um corte inferior paralelamente ao corte da peça selecionada.
/3-20250630-123927.png)
Na imagem seguinte é ilustrada uma maquinação do tipo goteira, realizada com os mesmos parâmetros do exemplo anterior.
/4-20250630-123848.png)
Em ambos os exemplos, a maquinação foi aplicada ao corte retilíneo inferior.
Além disso, foi adicionada à lista de 'Maquinações adicionais', situada na parte inferior esquerda do painel 'Modificar Peça'.
