DOC3.21.7 OPERAÇÕES

Esta função permite aplicar ordenações e operações personalizadas aos cortes.

Operações disponíveis

	Ordenação por maquinação Permite ordenar os cortes na lista com base no tipo de maquinação.
	Macro Permite aplicar macros aos cortes.
	Operações individuais Permite aplicar operações padrão aos cortes.
	Ordenação de maquinações no início Permite mover para o topo da lista todos os cortes associados a um tipo de maquinação.
	Ordenação de maquinações no fim Permite mover para o fim da lista todos os cortes associados a um tipo de maquinação.
	Ordenação com base nos cortes Permite alterar a ordem dos cortes com base na posição dos cortes na área de trabalho.

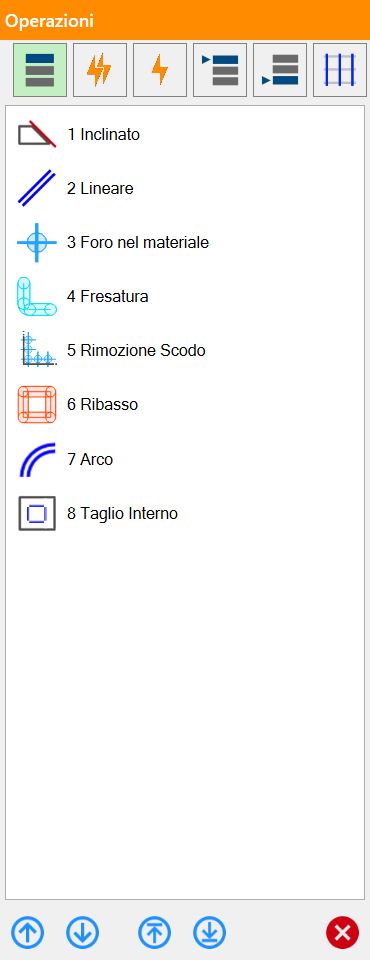

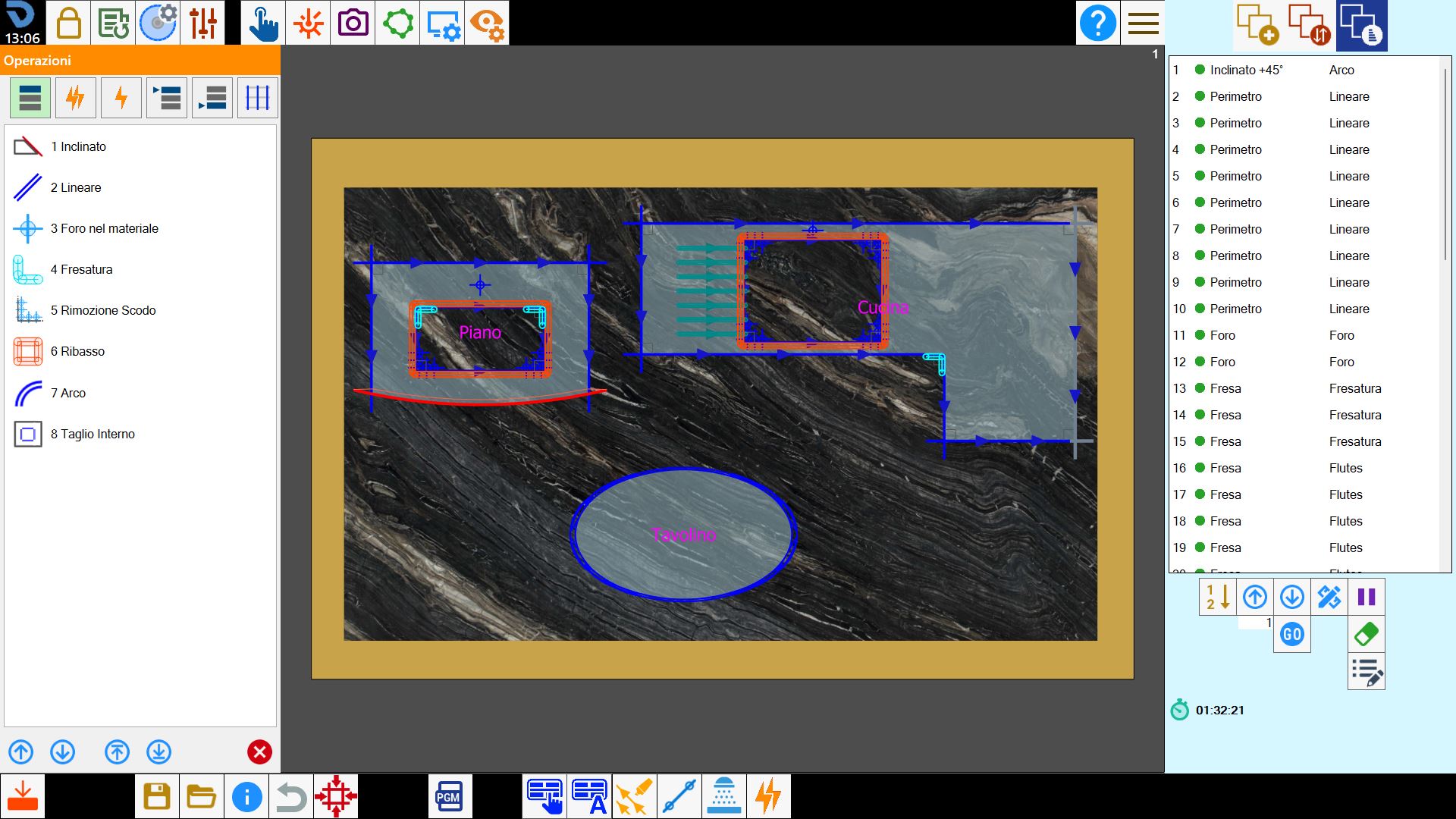

Ordenação da execução das maquinações

Permite ao operador escolher a ordem de execução dos cortes com base no tipo de maquinação utilizado.
A lista é composta pelas maquinações necessárias para executar os cortes.
Alterar a ordem das maquinações também altera a ordem dos cortes na lista.

NOTA

Os tipos de maquinação apresentados nesta lista referem-se aos associados aos cortes presentes na área de trabalho.
Com base nisso, podem ser apresentados itens diferentes.

Barra inferior

É possível ordenar os elementos da lista através de alguns botões de deslocamento.

	Mover Move a operação selecionada para a posição anterior ou seguinte.
	Ir para o topo/fundo Move a operação selecionada para o topo ou para o fundo da lista.

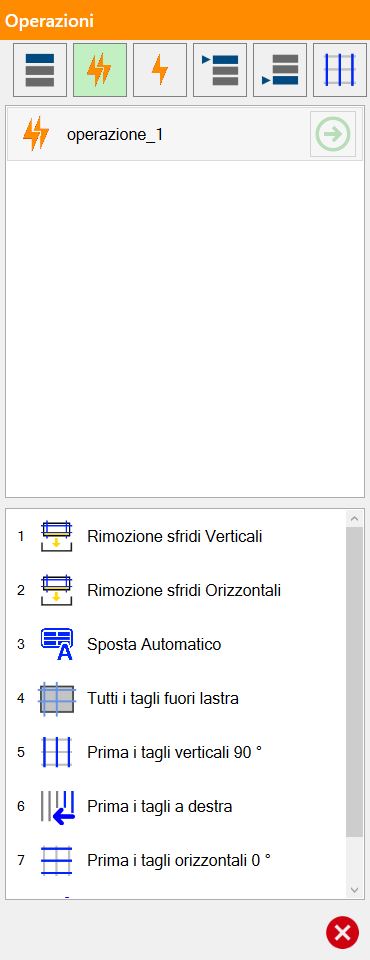

Macro

É possível definir e aplicar macros. Cada uma permite ao operador aplicar opções avançadas de ordenação aos cortes.
A seleção de uma macro na parte superior do painel permite ao operador visualizar todas as operações contidas na própria macro.

NOTA

As macros disponíveis para o operador podem ser geridas nos parâmetros do utilizador.
Com base nisso, podem ser apresentados itens diferentes.

Botões

Aplicar operação
Permite executar a operação selecionada.

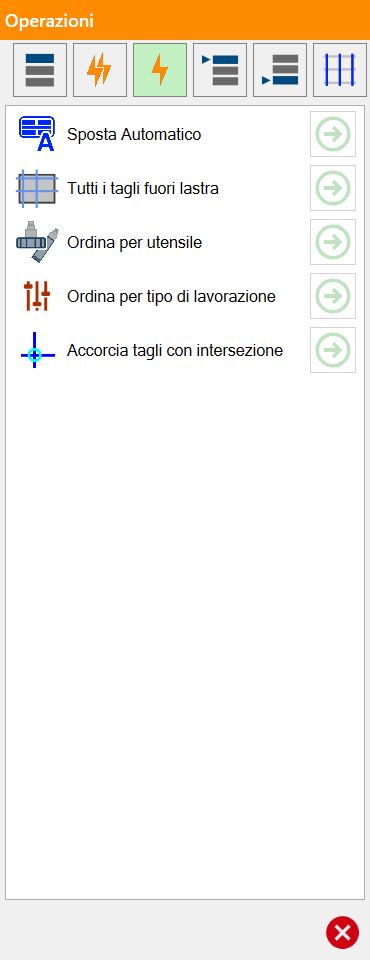

Operações individuais

É possível aplicar algumas operações premindo a seta verde visível à direita de cada item da lista.

Operações individuais disponíveis

	Movimentação automática Aplica a função de movimentação automática da chapa.
	Todos os cortes fora da chapa Permite ao operador prolongar simultaneamente todos os cortes com disco até à borda da chapa.
	Ordenar por ferramenta Altera a ordem dos cortes de modo a agrupar todos os que podem ser executados com a mesma ferramenta.
	Ordenar por tipo de maquinação Altera a ordem dos cortes de modo a agrupar todos os que requerem o mesmo tipo de maquinação.
	Encurtar cortes com interseção Permite encurtar os cortes que se intersectam para evitar danificar o interior de uma peça.

Todos os cortes fora da chapa

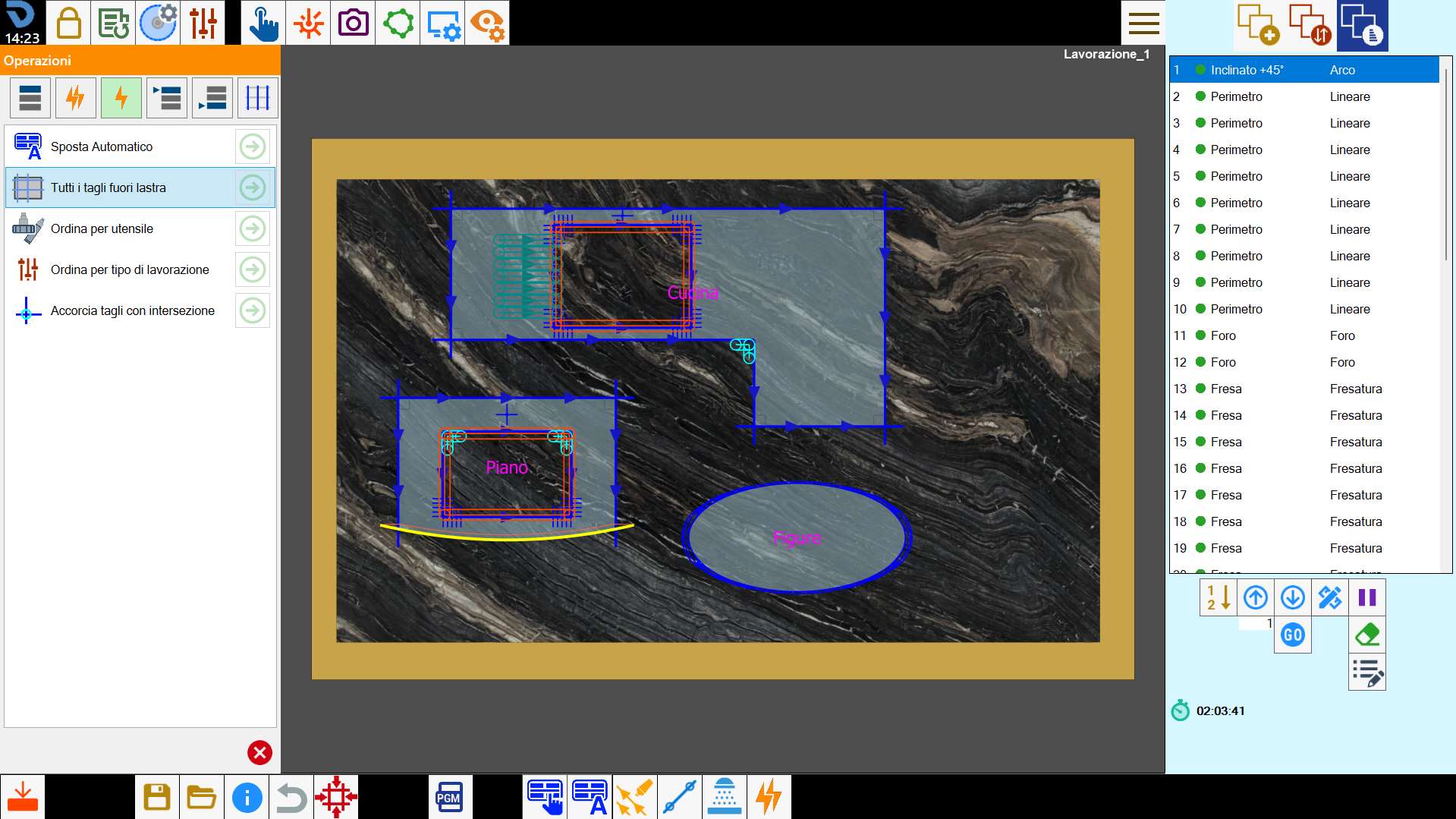

Segue-se um exemplo desta maquinação, antes da respetiva aplicação:

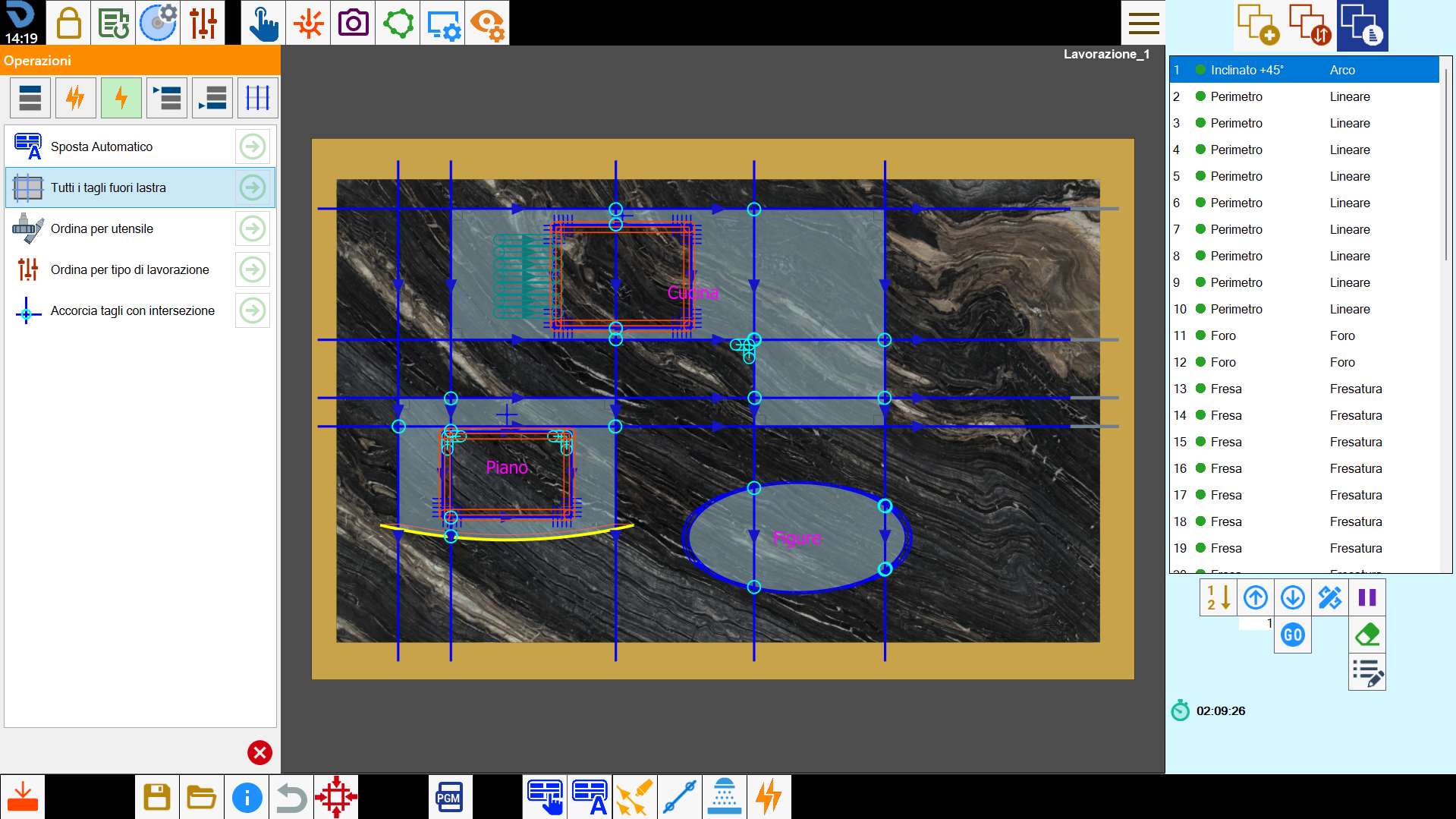

E o resultado obtido após a aplicação:

Encurtar cortes com interseção

Esta operação permite ao operador encurtar os cortes que se intersectam para evitar danificar o interior de uma peça.

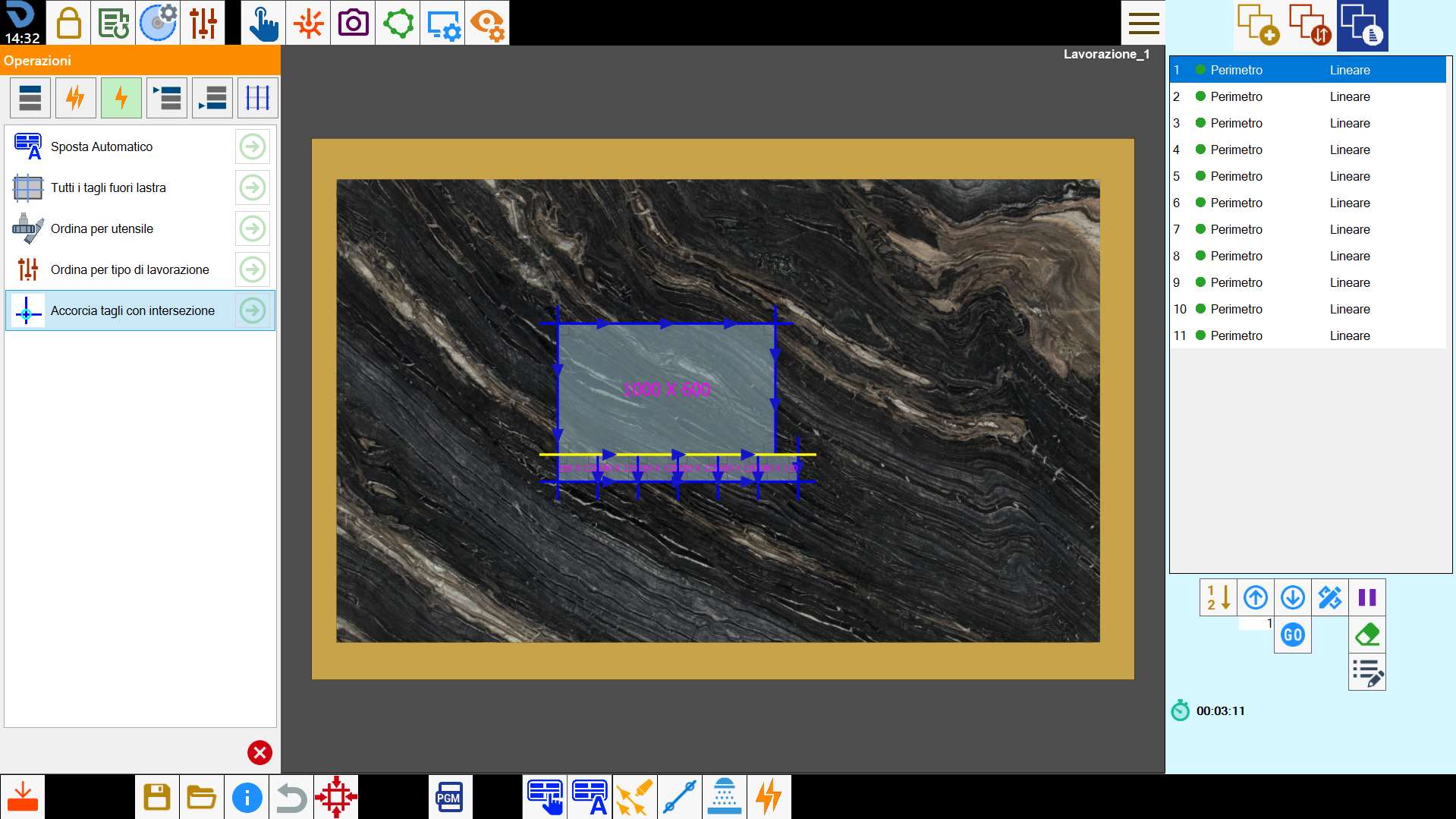

Na imagem de exemplo seguinte existem 6 interseções entre os cortes das peças, indicadas na área de trabalho por pequenos círculos azul-claros:

A aplicação desta operação implica o encurtamento dos cortes de forma a evitar eventuais interseções.

Operações individuais disponíveis (Opcional)

É possível definir a disponibilidade de algumas operações individuais consoante a configuração dos seguintes opcionais.

Descarregar peça

Com a funcionalidade Descarregar Peça ativada, ficam disponíveis algumas operações individuais específicas:

	Descarregar Peças
	Descarregar todas as peças com repetição
	Descarregar filigrana com repetição

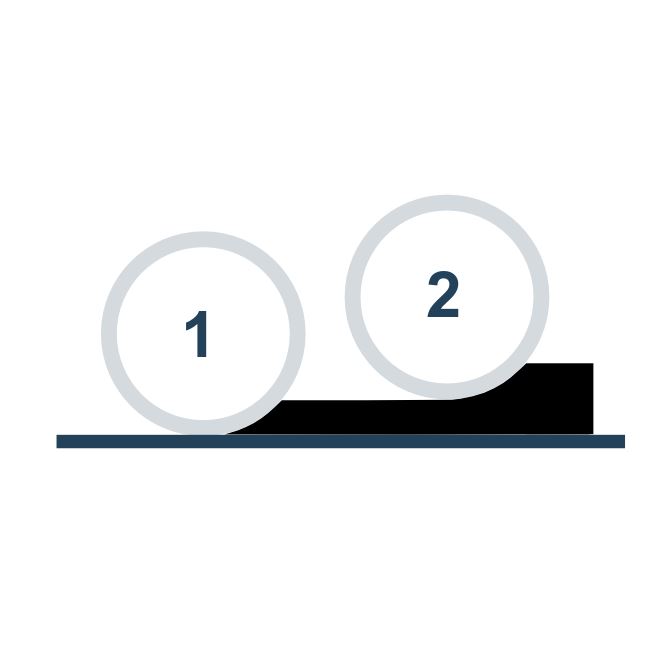

Disco duplo

Com a funcionalidade Disco duplo ativada, ficam disponíveis algumas operações individuais específicas:

	Prolongar para disco duplo
	Verificar para disco duplo

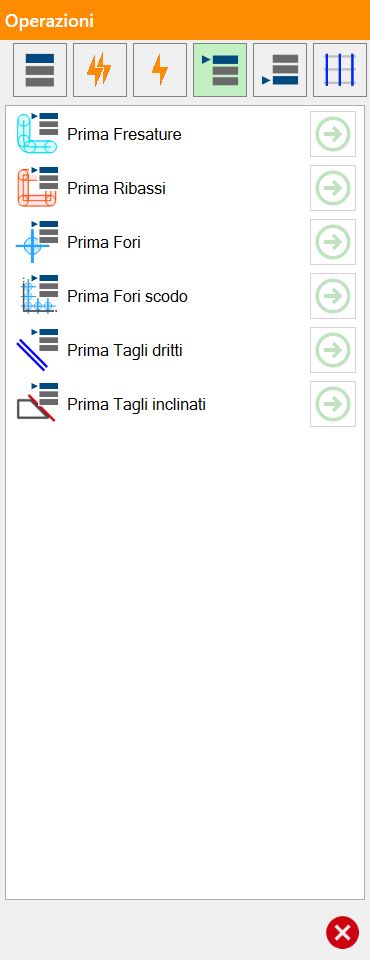

Ordenação de maquinações no início

O operador pode alterar a ordem de execução das maquinações e colocar em primeiro lugar uma das maquinações visíveis nesta janela.

NOTA

Os tipos de maquinação apresentados nesta lista referem-se aos associados aos cortes presentes na área de trabalho.
Com base nisso, podem ser apresentados itens diferentes.

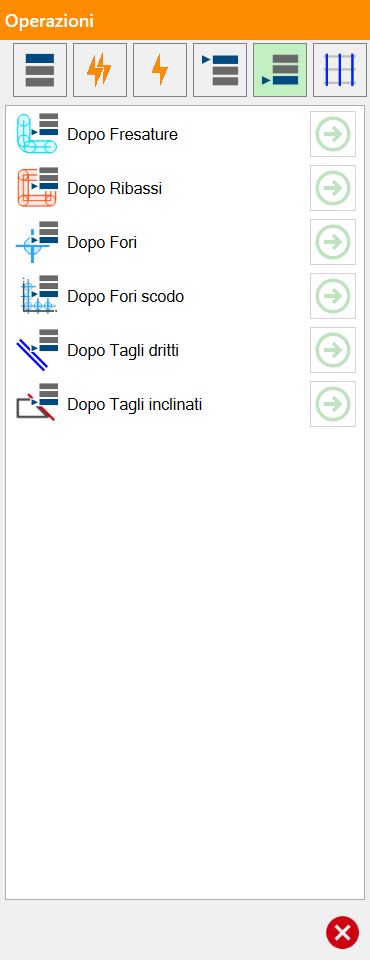

Ordenação de maquinações no fim

O operador pode alterar a ordem de execução das maquinações e colocar no fim uma das maquinações visíveis nesta janela.

NOTA

Os tipos de maquinação apresentados nesta lista referem-se aos associados aos cortes presentes na área de trabalho.
Com base nisso, podem ser apresentados itens diferentes.

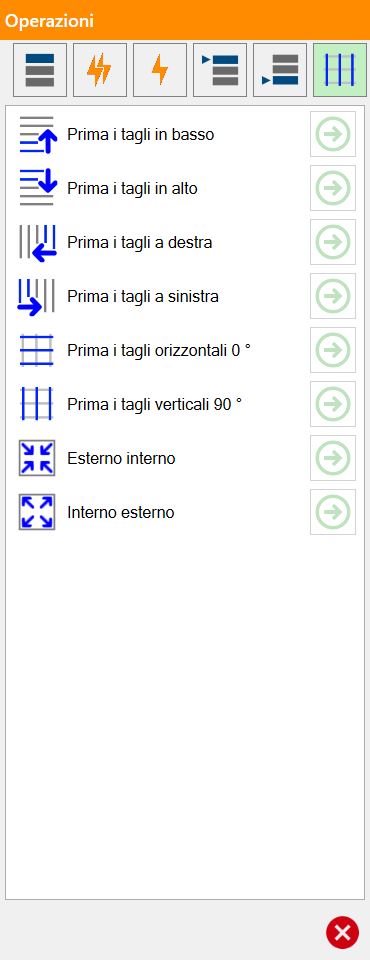

Ordenação com base nos cortes

Estas operações permitem alterar a ordem dos cortes na lista com base em alguns critérios que dependem da sua disposição na área de trabalho.

Operações de ordenação com base nos cortes

	Primeiro os cortes inferiores Ordena os cortes executando primeiro os que se encontram em baixo e prosseguindo para cima.
	Primeiro os cortes superiores Ordena os cortes executando primeiro os que se encontram em cima e prosseguindo para baixo.
	Primeiro os cortes à direita Ordena os cortes executando primeiro os que se encontram à direita e prosseguindo para a esquerda.
	Primeiro os cortes à esquerda Ordena os cortes executando primeiro os que se encontram à esquerda e prosseguindo para a direita.
	Primeiro os cortes horizontais 0_ Ordena os cortes executando primeiro os horizontais.
	Primeiro os cortes verticais 90_ Ordena os cortes executando primeiro os horizontais.
	Primeiro os cortes com direção Ordena os cortes dando prioridade aos que têm maior valor de roto-translação.
	Exterior interior Ordena os cortes executando primeiro os mais exteriores e avançando progressivamente para o interior.
	Interior exterior Ordena os cortes executando primeiro os mais interiores e avançando progressivamente para o exterior.

NOTA

Para estas ordenações, é considerado o ponto inicial dos cortes.
