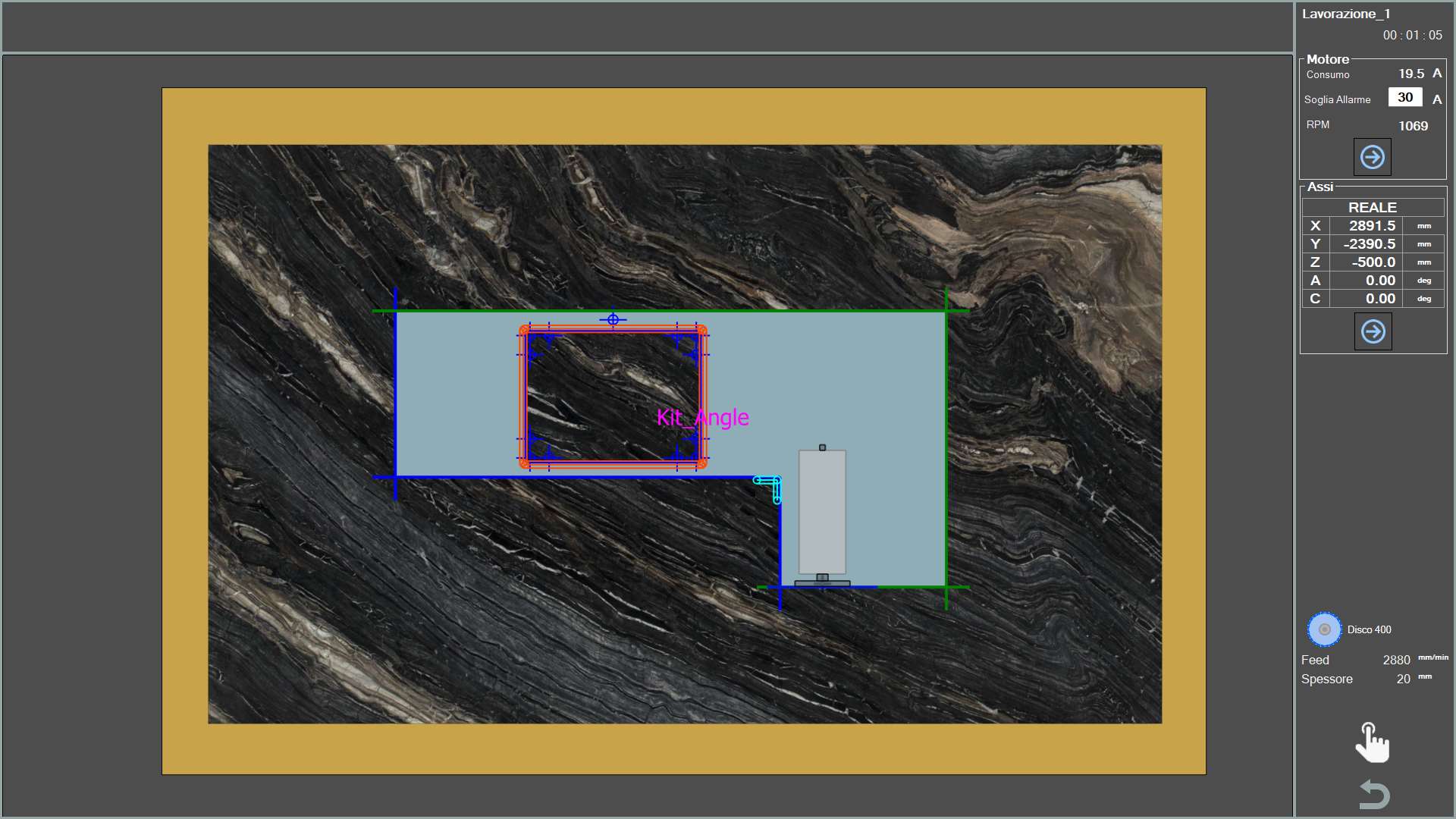

Este ecrã permite monitorizar em tempo real a execução do programa ISO que a máquina está a executar.


Pré-visualização

Na secção central do ecrã é apresentado em tempo real o movimento da máquina na área de trabalho.
Os cortes da peça que já foram executados são apresentados a verde, enquanto os que ainda faltam executar mantêm a sua cor original.


Nome da maquinação e tempo decorrido
São apresentados o nome do programa em execução e o tempo que a máquina está a demorar na sua execução.

Motor

Nesta secção é possível visualizar algumas informações relativas aos motores da máquina.


Motor

Motor do spindle principal.

Motor externo

Motor do Tool Plus, se presente.

É possível mudar de separador de informação com os botões abaixo.


Painel de informação anterior/seguinte
Estes botões permitem ao operador alterar a categoria de informações apresentadas.

Para cada motor, é apresentado:

Consumo

Indica a corrente absorvida pelo motor.

Limiar de alarme

Indica o limiar de Ampere acima do qual o alarme é ativado e a rotação do motor é bloqueada.
Recomenda-se definir o valor com base na ferramenta montada e na maquinação em execução.

RPM

Indica o número de rotações do motor por minuto.
Se o sentido de rotação for horário, o valor é positivo. Se for anti-horário, o sinal é negativo.

Eixos

Nesta secção são apresentadas informações sobre os eixos da máquina.


Real

São apresentadas as coordenadas instantâneas relativas à posição e à orientação dos eixos da máquina.

Distância a percorrer

São apresentadas as distâncias de cada eixo às coordenadas onde termina o corte.

Consumo

É apresentado o consumo de corrente elétrica do motor de cada eixo.

Ferramenta

Nesta secção são apresentados dados relativos à ferramenta utilizada no corte atualmente em execução.


Nome

São apresentados o tipo e o nome da ferramenta utilizada durante a maquinação.

Feed

Velocidade de movimento da máquina ao longo da direção de deslocamento.

Espessura

Penetração do corte que está a ser executado na chapa.

Comandos manuais

Em caso de problemas durante a execução da maquinação, é possível controlar algumas funções da máquina utilizando comandos manuais.

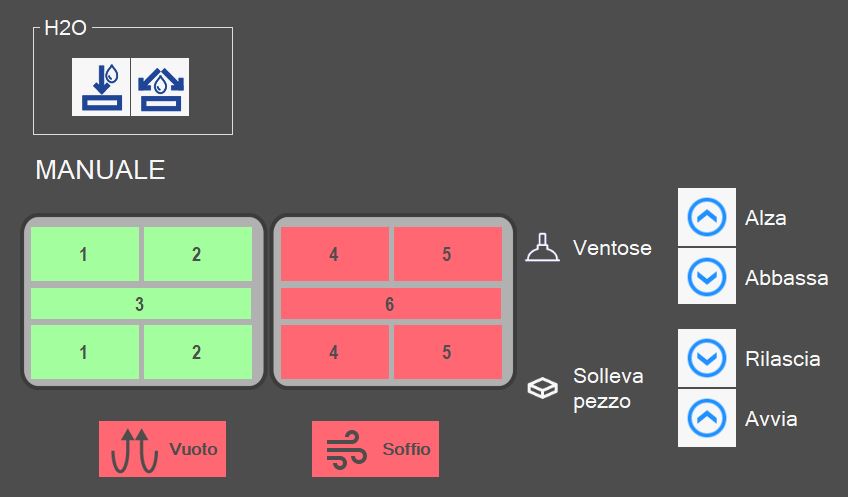

Comandos manuais
Abre a janela de comandos manuais para a gestão da água e das ventosas.


Água


Ligar / Desligar água interna
Ao premir este botão, é ativada a água pelo interior da ferramenta.
O indicador acima do botão muda de cor: Verde = Ligada; Vermelha = Desligada.


Ligar / Desligar água
Ao premir este botão, é ativada a água da conduta principal.
O indicador acima do botão muda de cor: Verde = Ligada; Vermelha = Desligada.

Ventosas


Ativação / desativação das ventosas

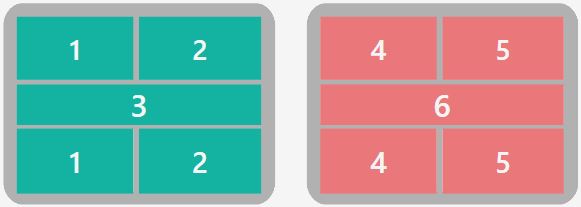

O ecrã mostra o grupo de ventosas visto de cima nas várias zonas em que está dividido. Ao premir a área pretendida, o respetivo estado é alterado.
Se estiver verde, indica que a zona está preparada para criar vácuo.
Se estiver vermelho, indica que a zona está preparada para sopro.


VENTOSAS: SUBIR - Estacionamento das ventosas
Ao premir o botão, as ventosas são recolhidas de modo a levá-las para a zona de repouso/estacionamento.


VENTOSAS: DESCER - Preparar ventosas
Ao premir o botão, as ventosas descem da zona de estacionamento até ao fim de curso. É importante que as ventosas disponham do espaço necessário para sair completamente.


ELEVAR PEÇA: LIBERTAR - Descarga da peça
Ao premir o botão, o eixo Z é baixado até o material entrar em contacto com a superfície de trabalho, a bomba de vácuo é desligada e o sopro de todas as ventosas é ativado para desprender a peça. Após a espera de um time-out, o eixo é elevado até à cota de segurança.


ELEVAR PEÇA: INICIAR - Elevação da peça
Com este comando, as ventosas são colocadas em contacto com o material, a bomba de vácuo é ligada nas áreas assinaladas a verde e o sopro nas áreas assinaladas a vermelho e, quando o vacuóstato indica que o vácuo foi criado, o eixo é elevado até à posição definida para os movimentos.

ATENÇÃO!

Preste atenção às ventosas ativas, procurando utilizar a maior área possível para elevar a peça.


SOPRO - Comando de sopro
O botão liga ou desliga o sopro das ventosas que não estão preparadas para vácuo. O indicador assinala se o sopro está ligado (verde) ou desligado (vermelho).


VÁCUO - Comando da bomba de vácuo
Este botão liga e desliga a bomba de vácuo. O indicador assinala se a bomba está ligada (verde) ou desligada (vermelho).

;
