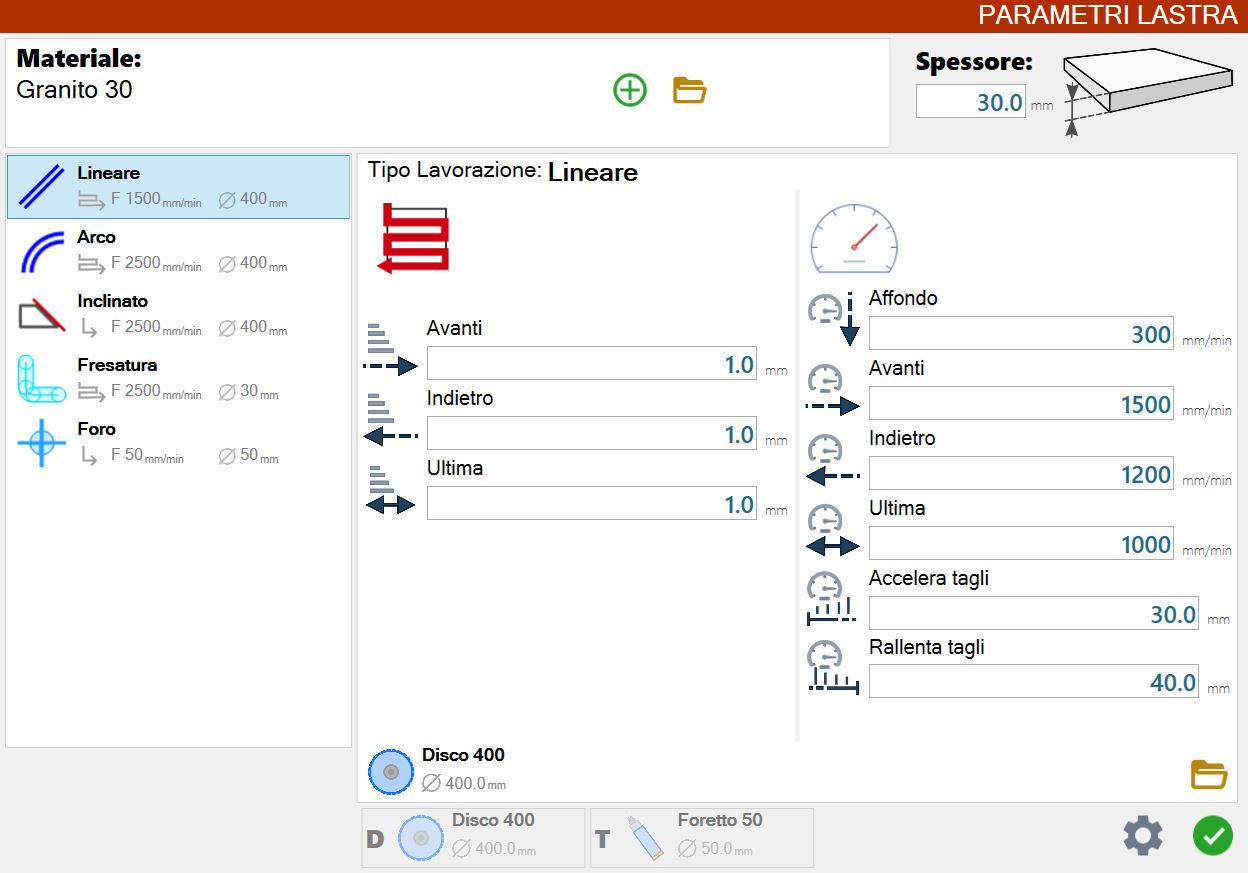

Ao abrir o painel “Parâmetros da Chapa“, será apresentado o ecrã de parâmetros de maquinação que permite ao operador gerir os dados relativos à maquinação.
Os dados de maquinação podem ser definidos e modificados através do painel de parâmetros.

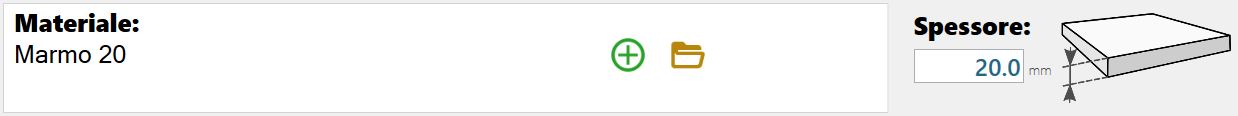

Gestão do material selecionado

Na parte superior do painel “parâmetros de maquinação da chapa” encontram-se alguns elementos que permitem gerir os materiais:


A seguir são descritos os elementos que compõem esta secção dos parâmetros de maquinação da chapa


Material Selecionado
É apresentado o nome do material atualmente selecionado.


Botão criar novo material
Ao premir este botão, abre-se uma janela que permite criar um novo material.
A respetiva janela é apresentada a seguir.


Botão aceder ao painel Gestão de Materiais
Ao premir este botão, abre-se uma janela que permite gerir os materiais disponíveis.
A respetiva janela é apresentada a seguir.

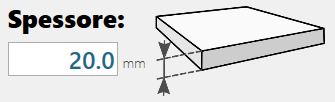

Espessura do material selecionado
O valor deste campo apresenta a espessura do material selecionado.
Este valor é essencial para todos os cálculos efetuados pelo programa.

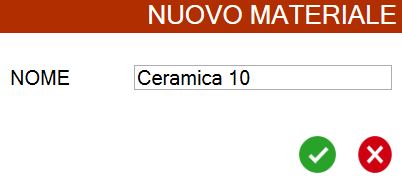

Adicionar um novo material

Esta pequena janela gráfica permite compor o nome de um novo material:


Se for confirmada a criação do novo material, este será automaticamente selecionado.
Os parâmetros e a espessura do material serão atualizados em conformidade.

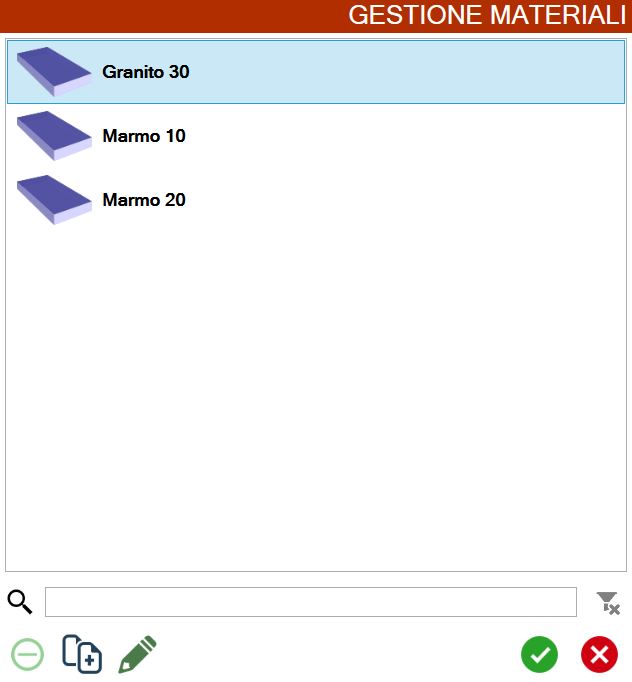

Abrir o painel de gestão de materiais

A partir deste painel é possível gerir os materiais:


Barra de pesquisa
Através da barra de texto situada imediatamente à direita deste ícone, é possível aplicar filtros de pesquisa com base no nome dos materiais disponíveis.


Remover filtro
Este botão só será ativado após a aplicação de um filtro e, ao ser premido, eliminará o filtro aplicado.


Remover material
Este botão permite eliminar um material presente na lista.
Para que um material possa ser eliminado, é necessário que esse material não seja o atualmente selecionado (isto é visível e destacado na primeira imagem desta secção).
Um pop-up de confirmação adicional permite eliminar o material.


Duplicar material
Este botão permite duplicar o material selecionado na lista e os respetivos parâmetros.


Modificar material
Este botão permite modificar os parâmetros do material selecionado na lista.

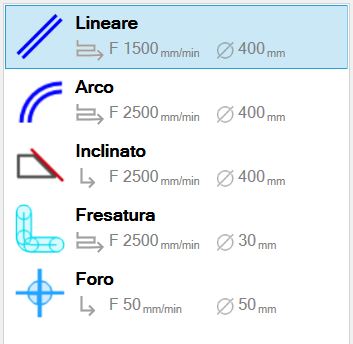

Seleção do tipo de maquinação

A seleção do tipo de maquinação regula o conteúdo da janela de gestão dos parâmetros.


Para cada tipo de maquinação, são visíveis na respetiva pré-visualização o modo de incremento escolhido, a velocidade de corte para a frente (de penetração / entrada no caso do tipo de maquinação Furo) e o diâmetro da ferramenta.

Tipo de passagens


Passagem Completa
A Passagem Completa prevê a execução de toda a maquinação numa única passagem. Consequentemente, a ferramenta entra imediatamente em toda a espessura do material e executa a maquinação.


Passagem por Step / em espiral
Estas passagens preveem que a ferramenta não entre imediatamente até ao fundo do material, mas sim gradualmente.
Isto implica executar a maquinação várias vezes a alturas diferentes, até atingir a cota da bancada (fim do material) ou a altura definida.

Tipos de maquinação

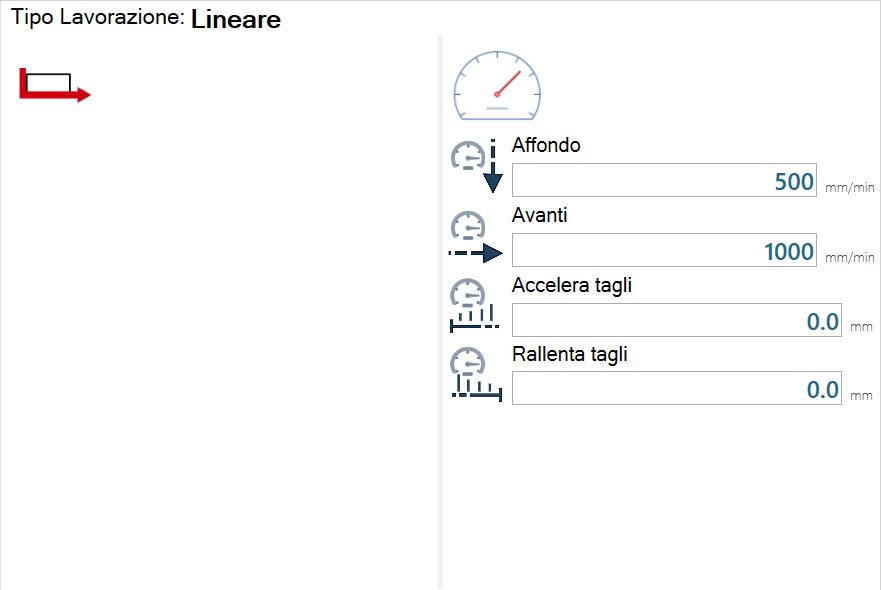

Linear


Passagem completa

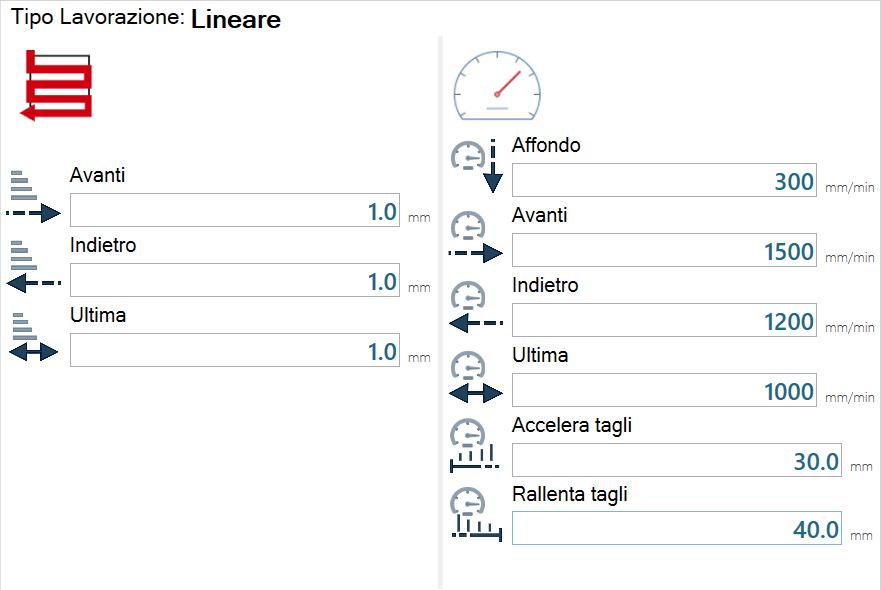

Passagem por step


Descrição dos parâmetros de incrementos


Para a frente
Indica a profundidade de corte no material quando a máquina corta no sentido de rotação do disco.


Para trás
Indica a profundidade de corte no material durante a fase de corte na direção oposta ao sentido da ferramenta.


Última
Indica a profundidade de corte que a última passagem da ferramenta deve ter no material. Este corte é sempre efetuado na direção oposta ao movimento do disco.

Descrição dos parâmetros de velocidade


Penetração
Determina a velocidade durante a fase de penetração da ferramenta no material.
Esta medida é expressa em milímetros por minuto.


Para a frente
Indica a velocidade pretendida para a fase de corte no movimento de ida.
Esta medida é expressa em milímetros por minuto.


Para trás
Indica a velocidade pretendida para a fase de corte no movimento de retorno.
Esta medida é expressa em milímetros por minuto.


Última
Indica a velocidade que a máquina deve manter no corte durante a última passagem.
Esta medida é expressa em milímetros por minuto.


Acelerar cortes
Se este parâmetro for definido com um valor superior a zero, a velocidade de rotação do disco será aumentada progressivamente, desde o início do corte até à distância pretendida.
Em seguida, o resto do corte será efetuado à velocidade máxima.


Abrandar cortes
Se este parâmetro for definido com um valor superior a zero, a velocidade de rotação do disco será reduzida progressivamente a partir da distância definida que separa do fim do corte, até ao término do corte.

NOTA

No que diz respeito aos incrementos e às velocidades, os parâmetros “Para trás” e “Última” podem estar presentes ou não, ou pode estar presente apenas um dos dois.
Normalmente, estas opções são definidas no momento da instalação do programa e são decididas em função da maquinação do cliente.
É possível alterar estas opções, caso se prefira trabalhar de outra forma, contactando a Assistência Donatoni.

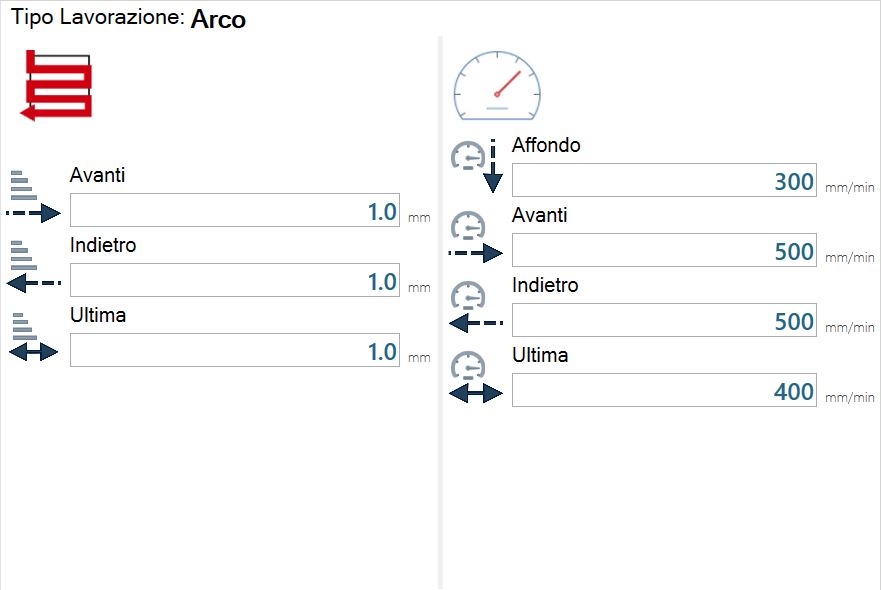

Arco


Passagem por step

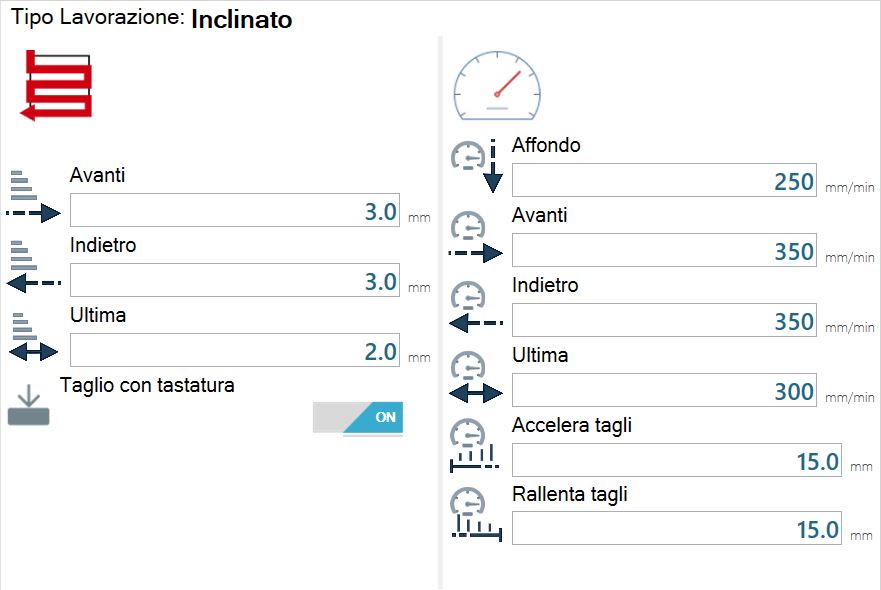

Inclinado


Passagem completa


Passagem por step


Descrição dos parâmetros de incrementos


Corte com medição (ativado / desativado)
Se ativado, antes da execução do corte inclinado efetua duas medições com a sonda da chapa nas extremidades do corte pretendido e calcula a média obtida.
Este valor será utilizado durante a maquinação do corte inclinado.

Fresagem


Passagem Completa


Passagem por step e passagem em espiral


Furo

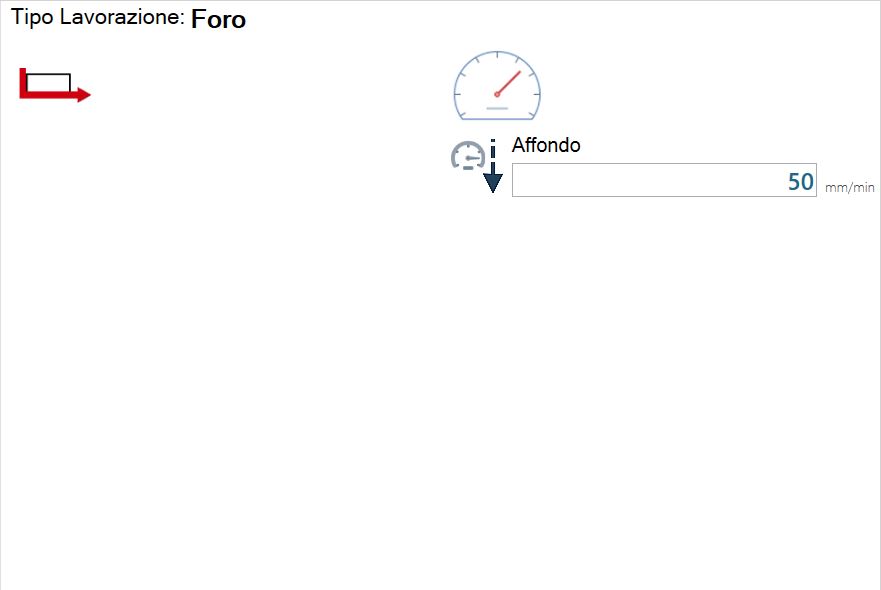

Passagem completa

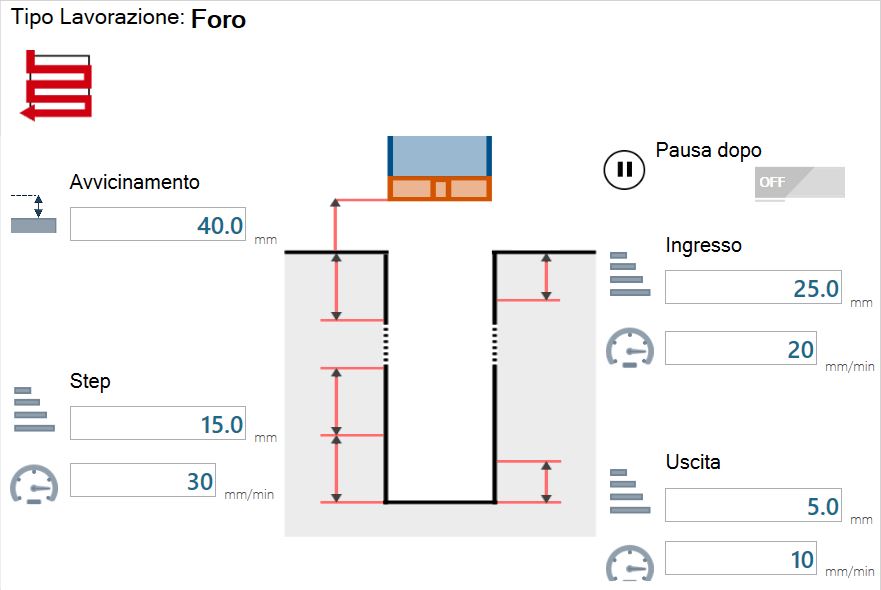

Passagem por step


Execução da maquinação com passagem por step:

  • A máquina aproximar-se-á do material à velocidade máxima até atingir a distância ao material especificada no parâmetro APROXIMAÇÃO.

  • O número de passos será calculado como:

    • Espessura do material dividida pela espessura dos steps

      • eventualmente arredondado por excesso

  • A máquina começará a mover-se à velocidade de maquinação.

    • Se o valor do parâmetro STEP ENTRADA estiver definido (diferente e superior a zero), a máquina trabalhará à velocidade definida no segundo campo ENTRADA até atingir a distância definida no campo STEP ENTRADA

  • A máquina executará os steps calculados no segundo ponto à velocidade Step

  • Após cada step (incluindo o primeiro), a máquina regressará à cota do material à velocidade máxima e, em seguida, voltará à velocidade máxima para uma curta distância antes do início do step seguinte.

  • Se o parâmetro STEP SAÍDA estiver definido (diferente e superior a zero), a máquina trabalhará à velocidade definida no segundo campo STEP até atingir a distância definida no primeiro campo SAÍDA

    • O restante step será executado à velocidade SAÍDA

Descrição dos parâmetros de Furo com passagem por step


Cota de aproximação
A máquina aproximar-se-á do material à velocidade máxima até atingir a distância ao material definida neste parâmetro. A partir desse momento, a broca craniana começará a mover-se à velocidade de maquinação.


Step
Estes parâmetros definem a espessura dos steps de trabalho e a velocidade de trabalho. Além disso, o número de steps de trabalho é calculado em função da espessura dos steps de trabalho e da espessura do material.
Por exemplo, se para uma espessura de material de 20 mm o utilizador definir o parâmetro como 3 mm, o furo será executado em 7 steps.


Entrada
Se este valor for definido como diferente de 0, será definido um intervalo a partir do primeiro step e, eventualmente, para os steps seguintes, no qual a máquina trabalhará a uma velocidade diferente da definida em “STEP“


Saída
Se este valor for definido como diferente de 0, será definido um intervalo a partir do último step e, eventualmente, para os steps anteriores, no qual a máquina trabalhará a uma velocidade diferente da definida em “STEP“


Pausa depois
Se este parâmetro for ativado, a máquina efetuará uma pausa após cada execução de um furo para permitir ao operador verificar eventuais resíduos de material presos no interior da ferramenta.
O operador deverá premir novamente o botão START para permitir a continuação do programa.

Alteração dos parâmetros de corte

É possível modificar os parâmetros anteriormente descritos para o disco, a fresa e a broca craniana, se o utilizador estiver autorizado a utilizá-los.


Para decidir de que ferramenta se pretende modificar os parâmetros, é necessário selecionar uma através do botão visível na parte direita do painel “Selecionar ferramenta“.


Alterar parâmetros de corte
Permite aceder ao ecrã de alteração dos parâmetros de corte da ferramenta selecionada.

Ao premir este botão, será apresentada uma janela que conterá uma configuração de parâmetros guardada para cada material existente. Os resultados dependem também do tipo de maquinação selecionado.

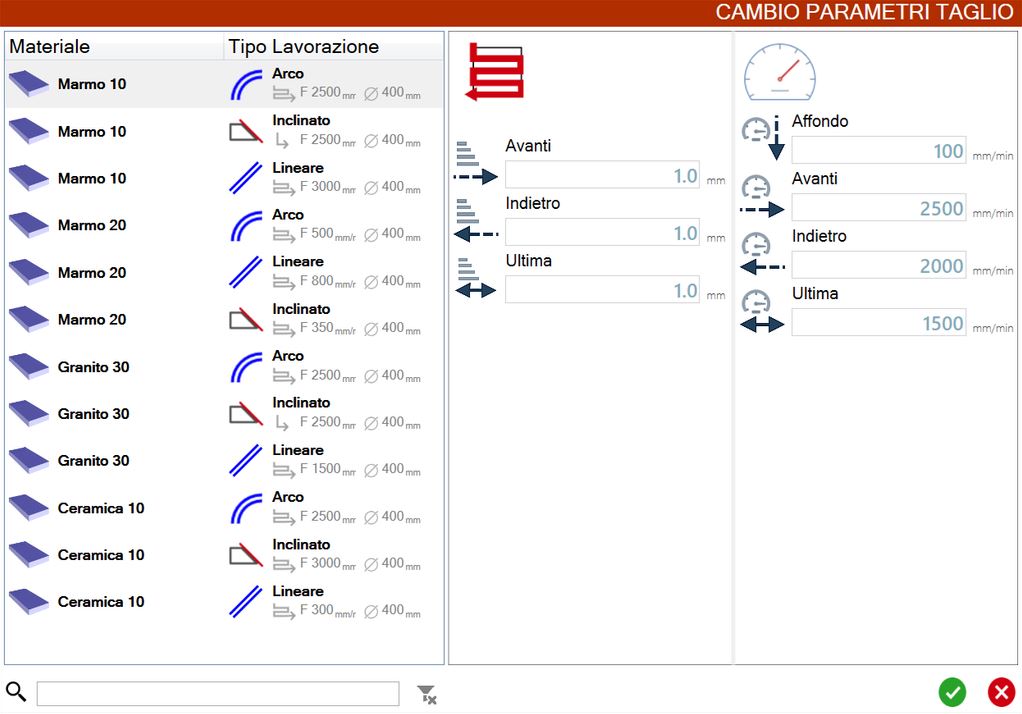

Será aberta uma janela “Alteração dos Parâmetros de Corte“ semelhante à seguinte imagem de exemplo:


Na parte inferior esquerda do painel “Alteração dos Parâmetros de Corte“ existe uma barra de texto inicialmente vazia que permite aplicar um filtro de pesquisa.
O botão à direita da barra só é ativado quando existe texto na barra e, portanto, quando está aplicado um filtro de pesquisa. Ao premi-lo, o filtro é eliminado e a barra de texto é esvaziada.

Barra inferior

A barra inferior do painel Parâmetros da Chapa tem um aspeto semelhante a este:


Esta barra é constituída pelos seguintes elementos:


Pré-visualização do disco
É apresentada a ferramenta de disco atualmente montada na máquina.


Pré-visualização da fresa/furo
É apresentada a ferramenta de fresa ou broca craniana atualmente montada na máquina.


Painel da Ferramenta
Ao premir este botão, é possível aceder diretamente ao Painel da Ferramenta.

;
