Machine technical documentation Operational document

DOC3 PARAMETRIX

O sistema foi concebido para facilitar ao operador a programação dos cortes automáticos. Através do software é possível:

Definir a posição da chapa na área de trabalho da máquina e criar o perímetro do material para a maquinação
Criar peças através de figuras paramétricas
Importar figuras criadas com outros CAD
Gerar uma lista de peças a maquinar
Procurar a melhor posição das peças na chapa
Definir funções especiais de corte
Programar a ordem de corte e criar o movimento da máquina
Monitorizar no ecrã a execução dos cortes

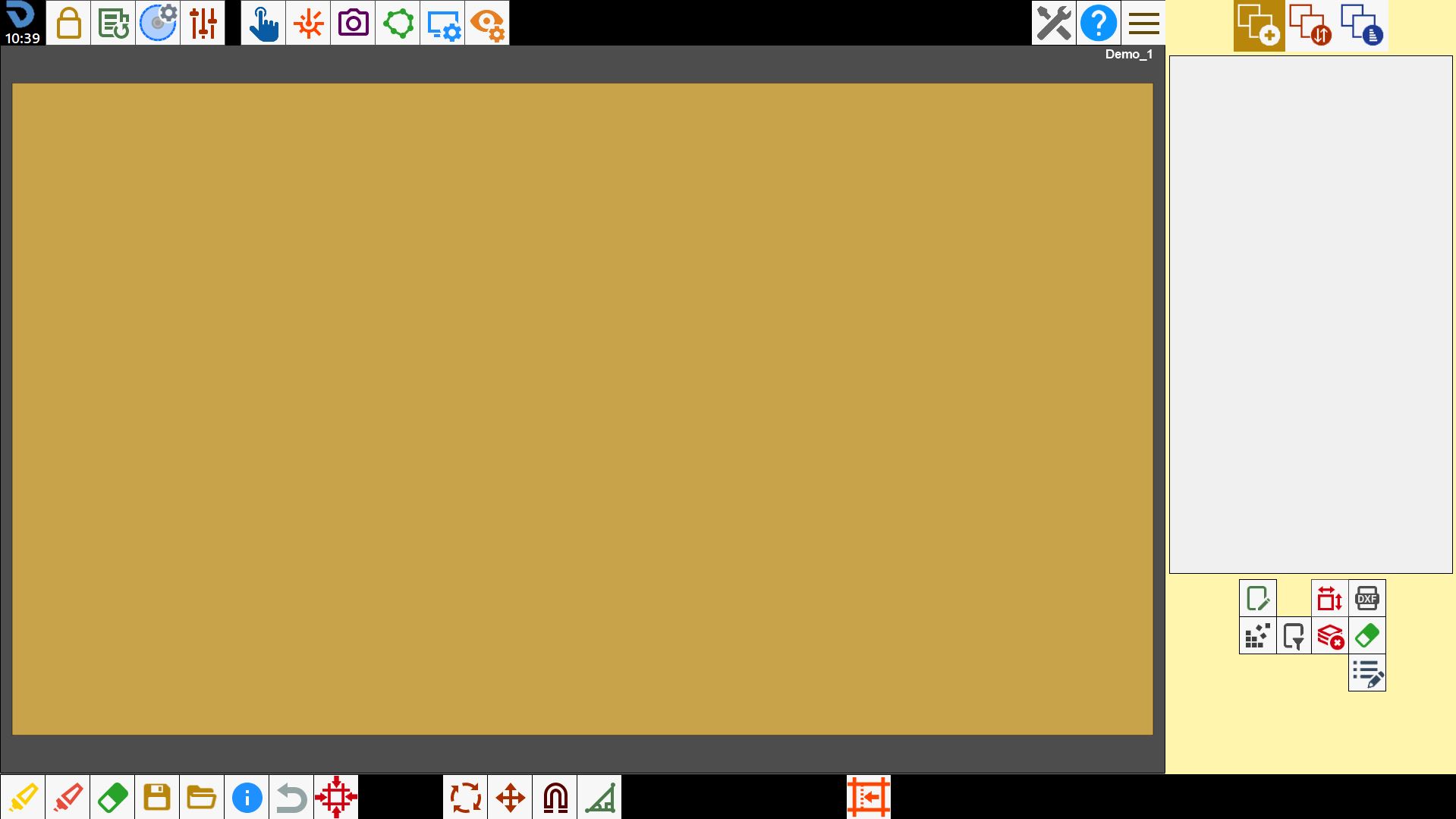

Área de trabalho e lista de peças

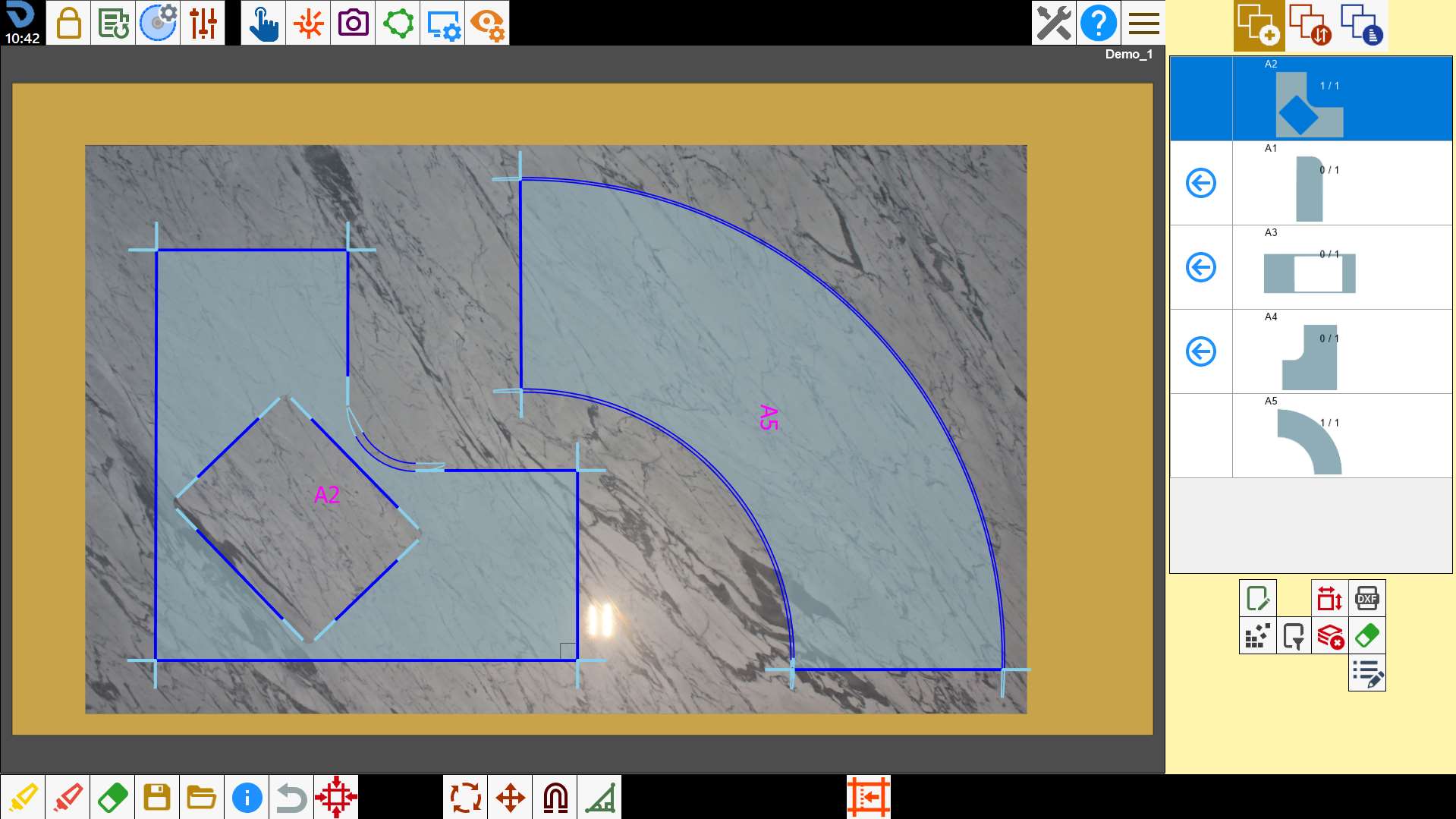

Segue-se uma representação típica da área de trabalho do Parametrix com a lista de peças importadas já preenchida e uma imagem da chapa adquirida.

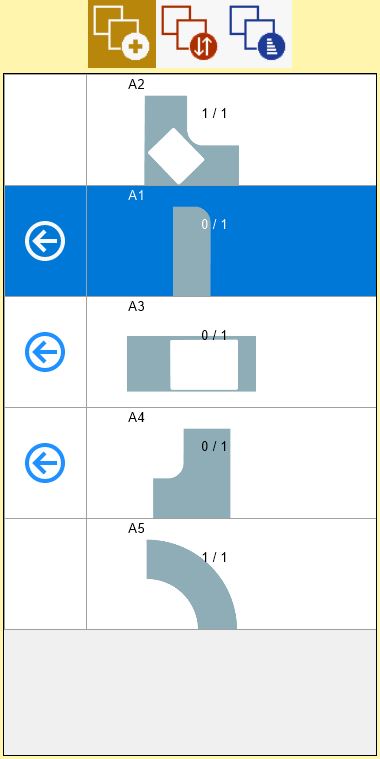

Lista de peças inseridas

Quando é criada uma peça, o programa adiciona-a à lista de peças; a partir da lista é possível inseri-la na área de trabalho, efetuar algumas alterações à peça e verificar o número de peças em falta para a maquinação.

Posicionamento das peças

O Parametrix permite posicionar peças dentro da área de trabalho da máquina para criar o ficheiro de corte.
Depois de adquirida a chapa, criado o perímetro e criadas as peças da maquinação, é necessário importar as peças para o interior da chapa; através do botão na tabela de peças, a peça é colocada dentro da área de trabalho. É possível trabalhar com 1 ou mais peças em simultâneo.

	Se as peças não estiverem totalmente no interior da chapa, aparecerá um sinal de atenção\perigo no canto superior esquerdo. O aparecimento deste sinal indica que podem ocorrer problemas durante a gestão dos cortes; no entanto, nenhuma função do programa será bloqueada.

Barra superior

Na parte superior do ecrã, ao centro e à esquerda, são visíveis os seguintes botões, precedidos pelo logótipo e pela hora indicada:

A barra superior de comandos é complementada por alguns botões que serão descritos mais adiante:

	Parâmetros do utilizador Abre a página dos parâmetros técnicos. Destinada à utilização por um técnico.
	Nova maquinação Ao premir o botão atribuído para concluir uma maquinação e iniciar a seguinte, é apresentado um pop-up de confirmação.
	Parâmetros da ferramenta Permite ao operador gerir as ferramentas.
	Painel de parâmetros de maquinação da chapa Ao premir este botão, é possível passar do “Painel da Ferramenta“ para o painel “Parâmetros da Chapa“.
	Acesso ao comando manual É possível aceder a um pequeno painel com comandos manuais, como rodar o eixo e estacionar a máquina.
	Gestão do laser Esta função ativa o menu de aquisição de chapas.
	Adicionar foto à bancada Com esta função, é possível tirar uma fotografia de uma chapa ou selecioná-la a partir de ficheiros para a posicionar na área de trabalho.
	Perímetro da chapa Esta função permite traçar o perímetro.
	Gestão da visualização da bancada Esta função abre um pequeno painel com ferramentas para redimensionar a área de trabalho.
	Visualização das entidades de trabalho Esta função abre um pequeno painel com ferramentas de visualização.

Secção lateral

Os botões situados no canto superior direito permitem ao operador mudar o ecrã do Parametrix.

Cada ecrã é responsável por um aspeto específico da maquinação de uma chapa.

Posicionamento das peças
Ecrã principal do Parametrix.
São efetuadas operações de:

criação e modificação das peças;
aquisição da fotografia da chapa na bancada e do respetivo perímetro;
posicionamento das peças na área de trabalho;

Gestão da ordem de corte das peças
Ecrã para a gestão da ordem de corte das peças.

Otimização e gestão dos cortes
Ecrã para a otimização e gestão dos cortes.
São geridas operações de:

ordenação e modificação dos cortes;
movimentação do material com ventosas;
lavagem da bancada;
arranque do programa de corte da máquina;

No canto inferior direito encontram-se os seguintes botões, cujas funcionalidades serão descritas mais adiante.

	Modificar peça Painel através do qual é possível aplicar maquinações adicionais às peças.
	Ativar/desativar peças standard Permite ocultar ou apresentar as linhas da lista associadas a peças comerciais.
	Criação de peça Painel que gere a criação e a importação das peças no Parametrix.
	Nesting Dispõe automaticamente as peças no interior do perímetro da chapa.
	Ordenar ou filtrar peças Função que permite ao operador aplicar um filtro e/ou ordenar as peças da lista.
	Eliminar lista de peças Permite eliminar todo o conteúdo da lista de peças.
	Eliminar peça Permite eliminar as peças da lista de peças.
	Modificar propriedades adicionais da peça O operador pode atribuir e modificar as propriedades adicionais da peça selecionada.

Barra inferior

Ao abrir a funcionalidade “Parametrix”, a barra inferior sofrerá algumas alterações, conforme mostrado a seguir:

Esta barra é complementada com estes botões:

	Seleção múltipla Com esta função, é possível selecionar ou desselecionar várias peças em simultâneo.
	Selecionar tudo Com esta função, é possível selecionar ou desselecionar todas as peças presentes na área de trabalho.
	Remover peça Permite remover as peças da área de maquinação.
	Guardar Permite guardar o estado do trabalho em curso.
	Carregar Permite carregar um projeto ou uma maquinação.
	Painel de informações Abre-se um pequeno painel com várias informações.
	Anular alteração Anula a última operação efetuada.
	Máquina no corte Permite verificar a posição da peça na área de trabalho relativamente à posição na máquina.
	Rotação da peça Pequeno painel que permite rodar a peça ou as peças selecionadas 90 graus ou um determinado número de graus de cada vez, no sentido horário ou anti-horário.
	Mover peças Pequeno painel que permite deslocar a peça nas várias direções.
	Magnetizar peças Funcionalidade que permite unir dois cortes entre si.
	Corte inclinado Pequeno painel que permite efetuar um corte inclinado numa peça na área de trabalho.
	Modificar peça standard Pequeno painel que permite alterar as dimensões de uma peça comercial.
