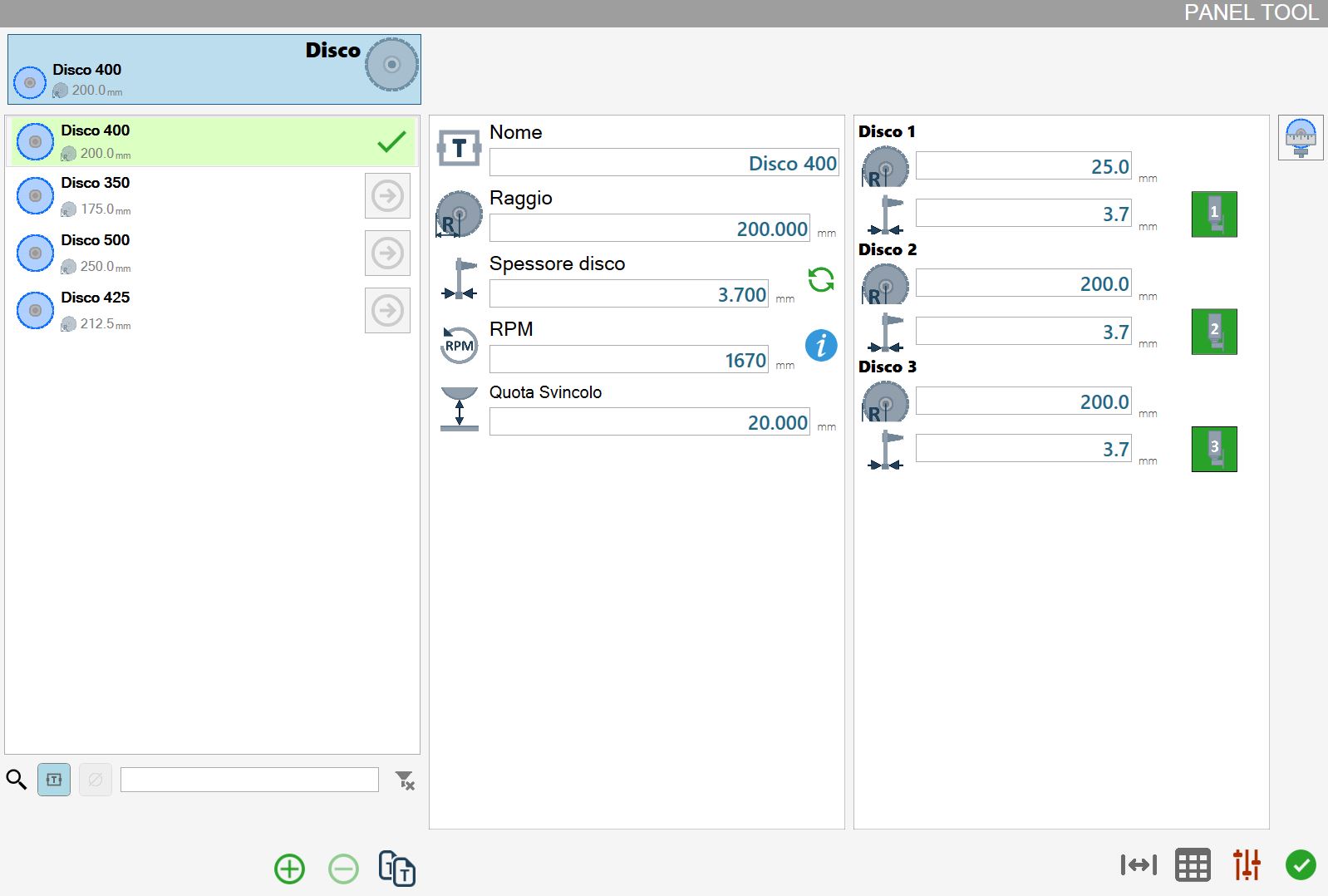

Este painel permite ao operador gerir os discos da máquina.

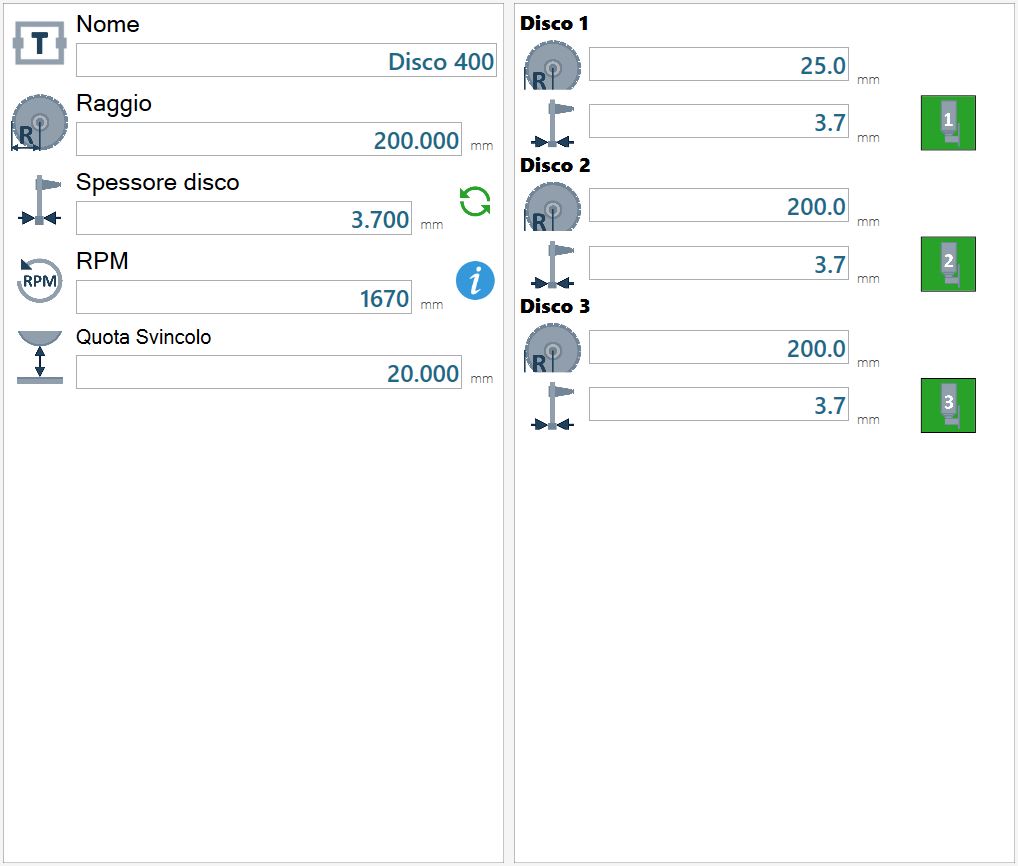

Parâmetros

Os parâmetros do conjunto de discos selecionado são apresentados nesta secção.
À esquerda encontram-se os parâmetros gerais do conjunto de discos, enquanto à direita estão os parâmetros específicos do disco associado a cada suporte.
Para máquinas SX5 ou SX6, serão apresentados respetivamente 5 e 6 discos na secção da direita.

Parâmetros gerais do conjunto de discos

São listados os parâmetros da secção da esquerda, relativos ao conjunto de discos selecionado.

	Nome Nome do conjunto de discos.
	Raio Raio dos discos do conjunto. NOTA Todos os discos do conjunto devem ter o mesmo diâmetro.
	Espessura do disco Média da espessura dos discos do conjunto.
	RPM Rotações por minuto dos motores nos quais estão montados os discos.
	Cota de libertação Cota de libertação do conjunto de discos.

Estão também presentes os seguintes botões:

	Recalcular espessura Permite recalcular a espessura média dos discos.
	Informações RPM Abre uma tabela com valores de RPM recomendados para a utilização da máquina.

Parâmetros de cada disco

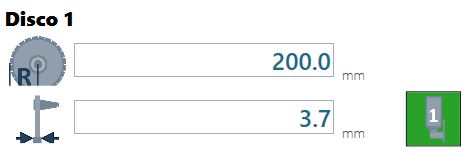

Cada um destes elementos mostra os parâmetros do disco montado no suporte a que se refere.

Para cada disco, é possível definir o raio e a espessura. O operador pode decidir se ativa ou não o disco através do botão adjacente.

Ativar/Desativar disco Permite indicar se deve ou não ser utilizado o disco montado no suporte correspondente.

Botões

	Medir disco Inicia um ciclo de medição do disco.
	Compensação Permite aceder à janela das compensações manuais.
	Dados completos Permite aceder à janela para modificar os dados dos discos.

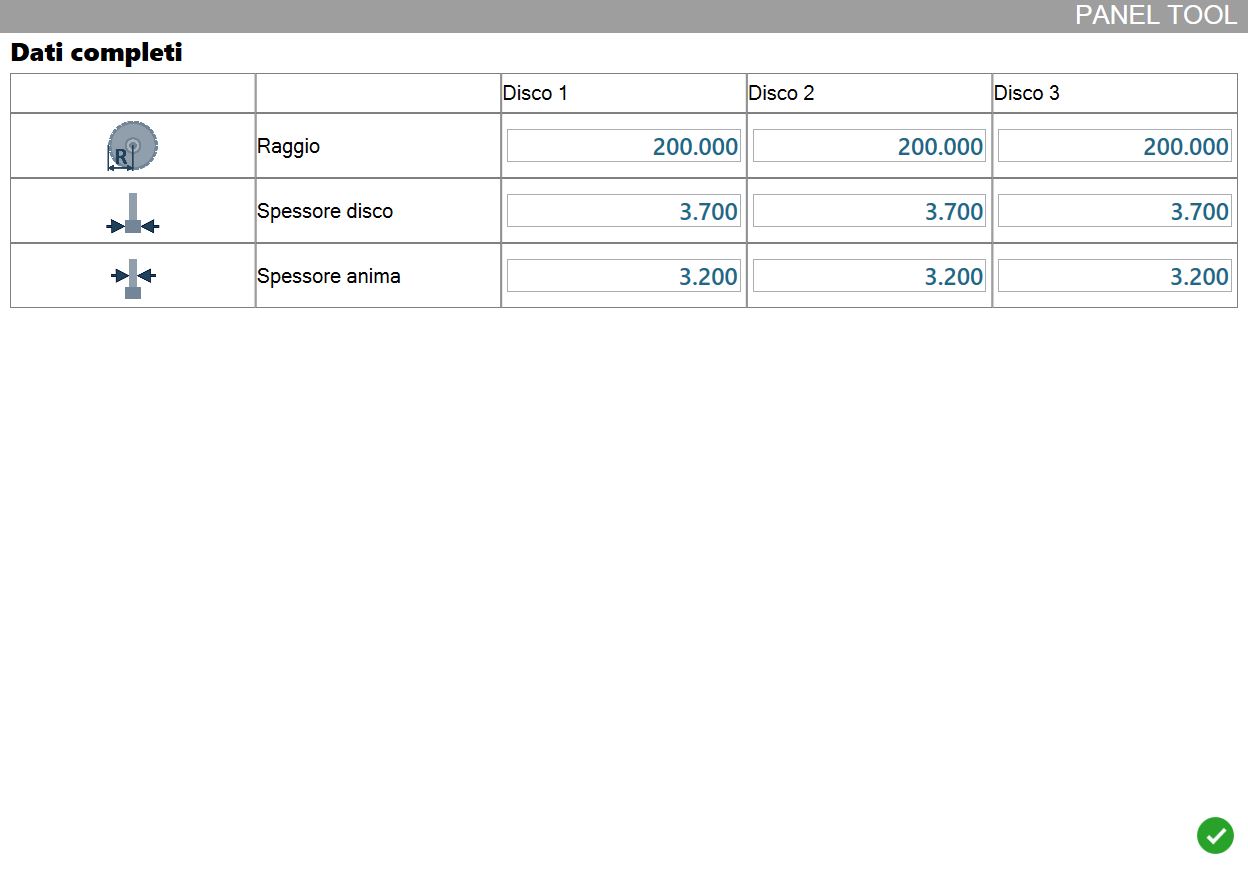

Dados completos

Nesta janela, o operador pode modificar todos os dados relativos ao conjunto de discos montados na máquina.
Em particular, é possível definir o raio, a espessura dos dentes e da alma de cada disco.

Em particular:

	Espessura do disco Medida da espessura dos dentes do disco.
	Espessura da alma Medida da espessura da alma do disco.
