Technical troubleshooting sheet Emergency diagnostic procedure

PE0000EMERGENZA GENERALE

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

DescrizioneEmergenza generale della macchina

GravitàLow01 / 05

Figura autorizzataOperatore macchina

DPI previsti:


Descrizione

Macchina in situazione di emergenza, la lampadina rossa è lampeggiante e la macchina non si muove. Il circuito delle emergenze risulta aperto.

Sintomi

  1. Luce rossa lampeggiante

  2. La macchina non si muove

Possibili cause

  1. Fungo di emergenza premuto;

  2. Guasto del fungo di emergenza;

  3. Guasto della centralina di sicurezza all'interno del quadro elettrico;

  4. Cavo multipolare collegato dalla consolle al quadro elettrico guasto;

Possibili soluzioni

  1. Sbloccare fungo di emergenza:


  2. Controllare il corretto funzionamento del fungo e dei contatti elettrici collegati posti al di sotto del fungo stesso (pulsantiera consolle);

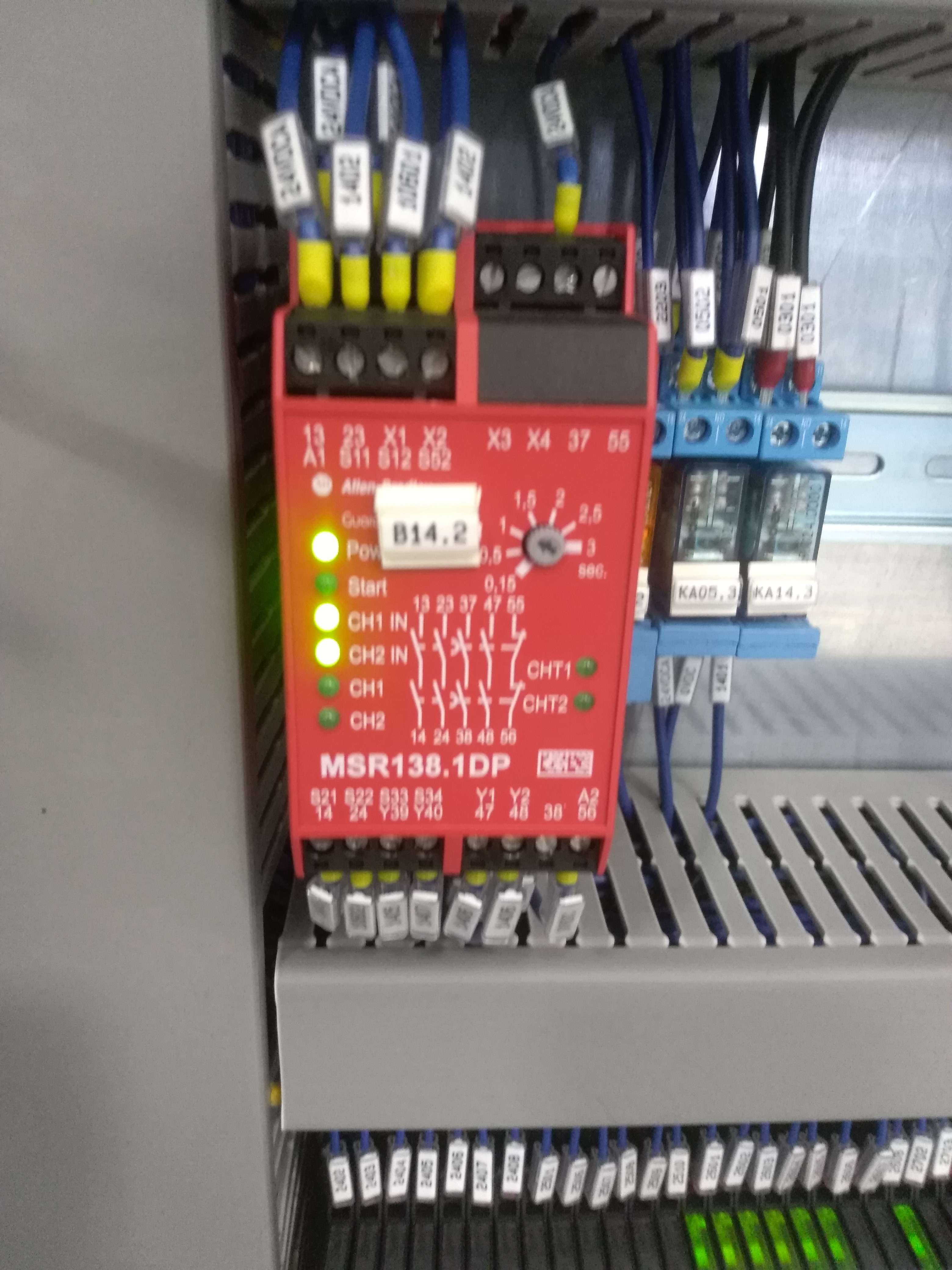

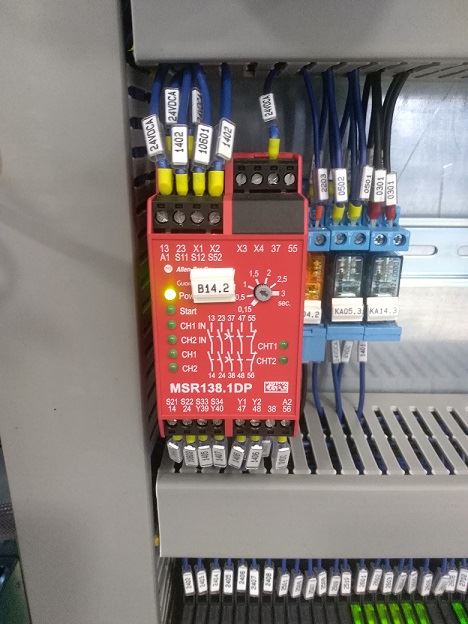

  3. Controllare il corretto funzionamento della centralina ovvero, una volta verificato che il circuito delle emergenze come da schema elettrico sia chiuso, la centralina dovrà funzionare nel seguente modo:

    1. Con fungo di emergenza premuto (circuito delle emergenze aperto):


    2. Con fungo di emergenza rilasciato(circuito emergenza chiuso):


  4. Verificare la continuità tra i cavi collegati sui contatti del fungo e i rispettivi cavi collegati nella morsettiera relativa nel quadro elettrico reperire le info sullo schema;

;
