Technical troubleshooting sheet Emergency diagnostic procedure

PE0003MANCANZA TENSIONE DI RETE

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

DescrizioneMancanza tensione di rete macchina

GravitàModerate02 / 05

Figura autorizzataOperatore macchina

DPI previsti:


Descrizione

La macchina non è alimentata dalla rete elettrica a causa dell'assenza della tensione di alimentazione.

Sintomi

…..

Possibili cause

  1. Mancanza di tensione in ingresso al quadro elettrico;

  2. Relè di tensione presente su UPS guasto o collegamenti non corretti;

Possibili soluzioni

ATTENZIONE!

Si consiglia l'ausilio di un tecnico Donatoni presente sul posto o di un elettricista.

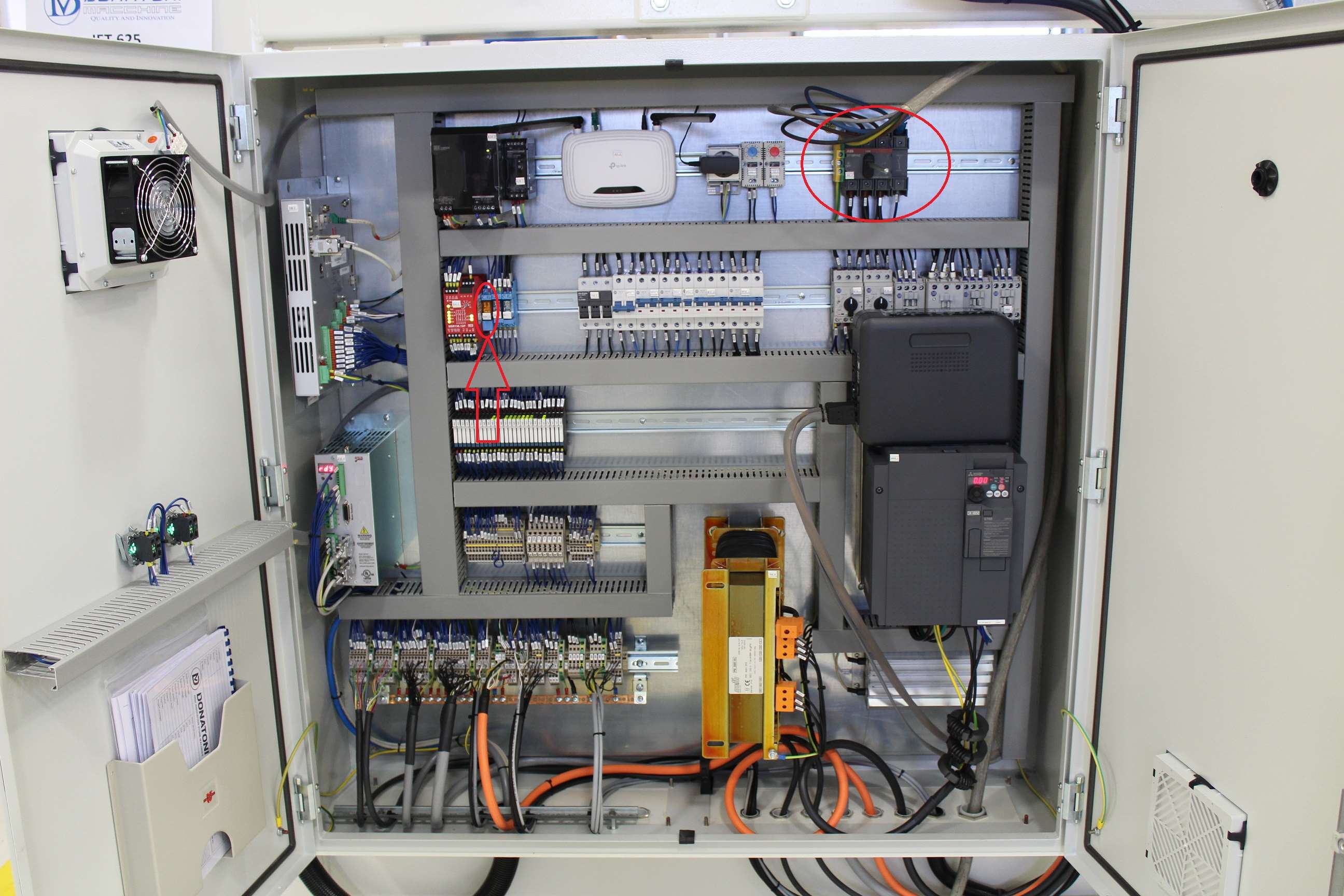

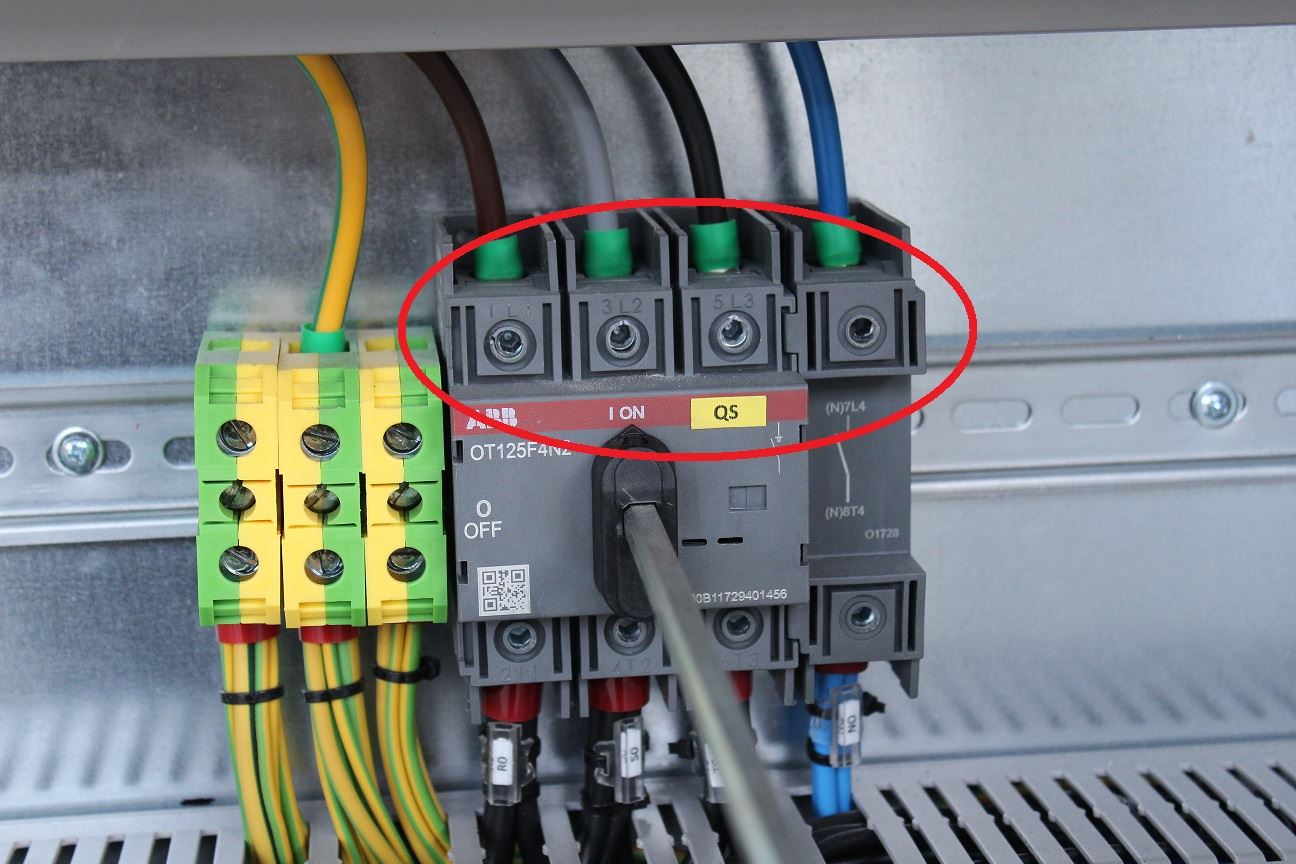

  1. Controllare con un Multimetro in funzionalità AC se all'ingresso dell'interruttore generale della macchina sia presente la tensione, in caso non ci sia tensione il problema è a monte della macchina;

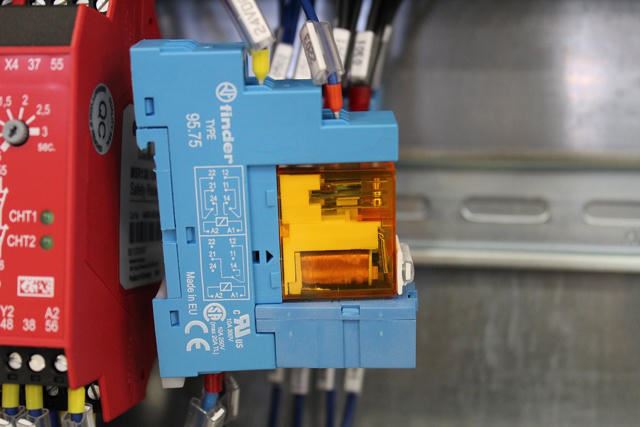

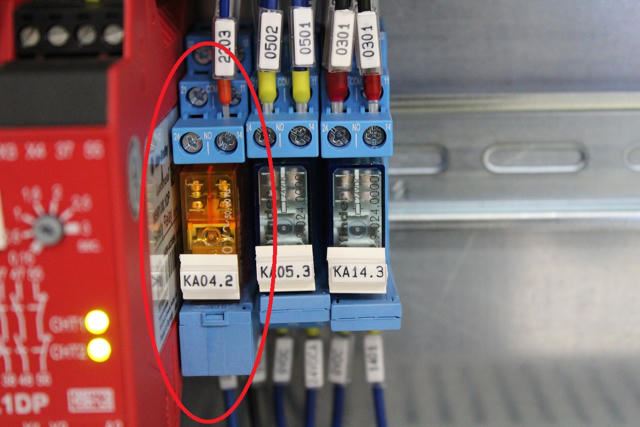

  2. Controllare se al relè relativo alla tensione presente su UPS arrivi in ingresso i 220 V in AC e in uscita ci siano 0 V in DC (il relè deve essere collegato NC);





;
