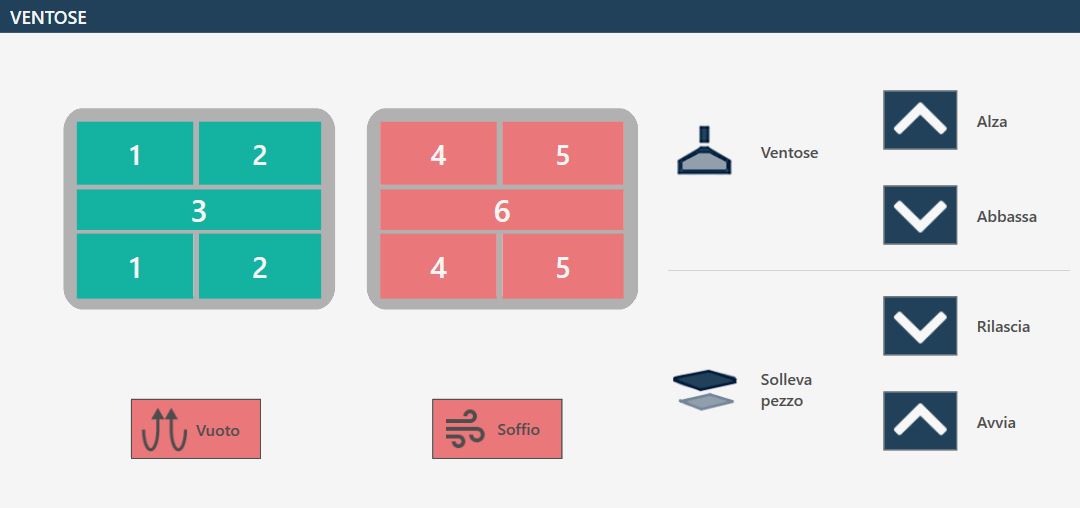

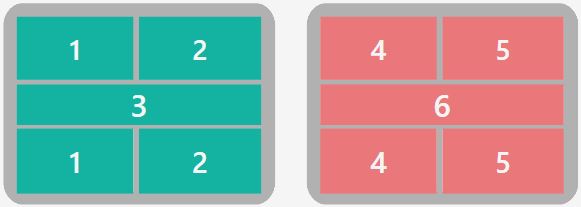

Saugnäpfe aktivieren/deaktivieren Der Bildschirm zeigt die Saugnapfgruppe von oben mit den verschiedenen Bereichen, in die sie unterteilt ist. Durch Drücken des gewünschten Bereichs wird dessen Zustand geändert. Grün zeigt an, dass der Bereich für Vakuum vorgesehen ist. Rot zeigt an, dass der Bereich für Blasluft vorgesehen ist.
SAUGNÄPFE: ANHEBEN - Saugnäpfe parken Beim Drücken der Schaltfläche werden die Saugnäpfe eingefahren und in die Ruhe-/Parkposition gebracht.
SAUGNÄPFE: ABSENKEN - Saugnäpfe bereitstellen Beim Drücken der Schaltfläche werden die Saugnäpfe aus der Parkposition bis zum Endschalter abgesenkt. Es ist wichtig, dass genügend Platz vorhanden ist, damit die Saugnäpfe vollständig ausfahren können.
WERKSTÜCK ANHEBEN: FREIGEBEN - Werkstück ablegen Beim Drücken der Schaltfläche wird die Z-Achse abgesenkt, bis das Material die Arbeitsfläche berührt; anschließend wird die Vakuumpumpe ausgeschaltet und die Blasluft an allen Saugnäpfen eingeschaltet, um das Werkstück zu lösen. Nach Ablauf eines Time-outs wird die Achse auf die Sicherheitsposition angehoben.
WERKSTÜCK ANHEBEN: STARTEN - Werkstück anheben Mit diesem Befehl werden die Saugnäpfe an das Material herangeführt, die Vakuumpumpe in den grün markierten Bereichen und die Blasluft in den rot markierten Bereichen eingeschaltet. Sobald der Vakuumschalter meldet, dass das Vakuum aufgebaut wurde, wird die Achse auf die für Bewegungen eingestellte Position angehoben.
ACHTUNG!
Auf die aktiven Saugnäpfe achten und zum Anheben des Werkstücks eine möglichst große Fläche verwenden.
BLASLUFT - Blasluftsteuerung Die Schaltfläche schaltet die Blasluft an den Saugnäpfen ein oder aus, die nicht für Vakuum vorgesehen sind. Die Anzeige zeigt an, ob die Blasluft eingeschaltet (grün) oder ausgeschaltet (rot) ist.
VAKUUM - Vakuumpumpensteuerung Diese Schaltfläche schaltet die Vakuumpumpe ein und aus. Die Anzeige zeigt an, ob die Pumpe eingeschaltet (grün) oder ausgeschaltet (rot) ist.
Beim Anheben besonders auf die aktiven Saugnäpfe achten und sicherstellen, dass die verwendeten Bereiche zum Anheben des zu bewegenden Werkstücks ausreichend sind. Zum Greifen des Werkstücks stets die größtmögliche verfügbare Vakuumfläche verwenden und prüfen, dass das Material keine Defekte oder Brüche aufweist, die Gefahren oder Störungen des Maschinenbetriebs verursachen könnten. Nach dem Einschalten der Vakuumpumpe darf sie nur über die hierfür vorgesehenen automatischen Funktionen ausgeschaltet werden. Das Drücken der Reset-Taste oder des Not-Aus-Pilztasters hat keine Auswirkung auf die Vakuumpumpe; sie läuft weiter. Das Ausschalten der Pumpe kann über die entsprechende Schaltfläche auf der Seite „Zusätzliche Befehle“ erzwungen werden. Bei automatischen Abläufen wird vor dem Anheben des Werkstücks der Vakuumzustand über einen entsprechenden Sensor geprüft: Wird kein ausreichender Vakuumwert erkannt, erscheint der Alarm „Vakuum fehlt“. Die Pumpe bleibt aktiv, bis der Vakuumschalter einen korrekten Wert erkennt oder bis sie auf der Seite „Zusätzliche Befehle“ deaktiviert wird.
ACHTUNG!
Ein Ausfall der Stromversorgung der Vakuumpumpe führt zu einem schnellen Verlust des Vakuums und damit zum Herabfallen des mit den Saugnäpfen angehobenen Materials.
