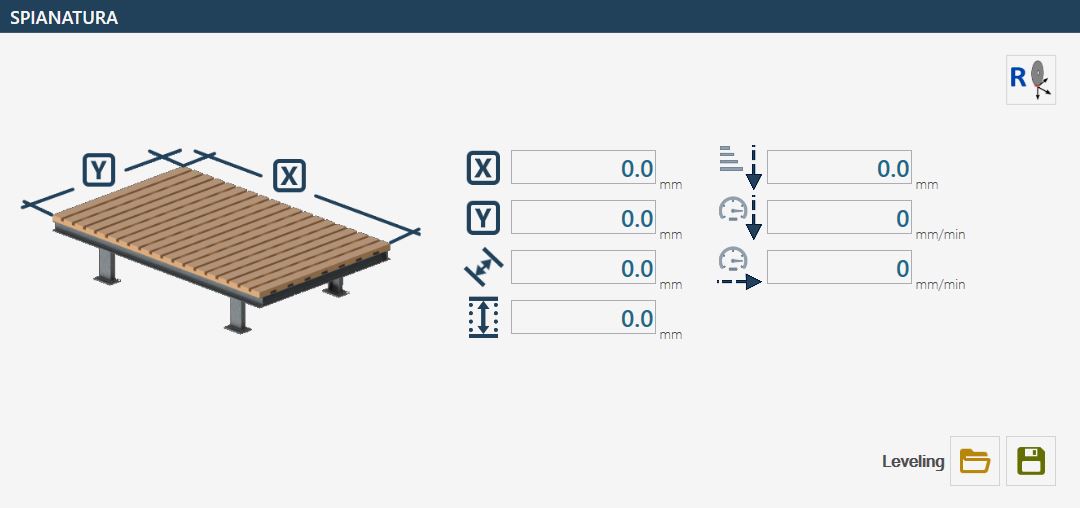

El ciclo de planeado permite realizar el planeado del banco o del material. Este programa resulta útil cuando el banco se vuelve irregular debido a los cortes o cuando se desea igualar el espesor del material.
Cota del desplazamiento respecto al eje X Es posible establecer valores positivos y negativos.
Cota del desplazamiento respecto al eje Y Es posible establecer valores positivos y negativos.
Medida de desplazamiento Indica la distancia entre un corte y el siguiente; en este campo solo se pueden establecer valores positivos. Para realizar el planeado se recomienda establecer una «medida de desplazamiento» de aproximadamente el 80% del espesor de la herramienta.
Profundidad Indica cuánto se debe descender durante el ciclo de planeado respecto a la cota adquirida.
Paso Z Indica el paso máximo de descenso en el material. En función de la profundidad del planeado, el incremento en Z puede disminuir para realizar todas las pasadas a la misma profundidad.
Velocidad de corte en penetración Indica la velocidad de trabajo en el eje Z durante el ciclo automático; se expresa en (mm/Min).
Velocidad de corte hacia delante Indica la velocidad de trabajo en el plano XY durante el ciclo automático; se expresa en (mm/Min).
Modificar origen de herramienta Al pulsar este botón se cambia entre el origen del disco calculado con láser de línea y el origen de la broca hueca calculado con láser de cruz.
El programa «PLANEADO» no requiere la puesta a cero del origen X, Y y Z. Para determinar la posición de inicio se tiene en cuenta la posición de la herramienta en el momento en que se inicia el ciclo. Después de establecer los distintos parámetros, lleve el disco encendido hasta la profundidad máxima deseada del banco o material e inicie el ciclo con el botón START CICLO.
NOTA
El programa puede utilizarse con la inclinación del eje «A» a CERO grados o a NOVENTA grados, de modo que se puedan utilizar herramientas como discos o fresas.
