DOC3.13.8 REBAJE

La función «Rebaje» permite añadir un perfil al borde superior de la pieza o de la encimera de cocina.
Se utiliza principalmente para rebajar en una determinada cantidad los vaciados internos de las encimeras de cocina, de modo que se pueda insertar el fregadero.
La herramienta utilizada para realizar este mecanizado es la Fresa.

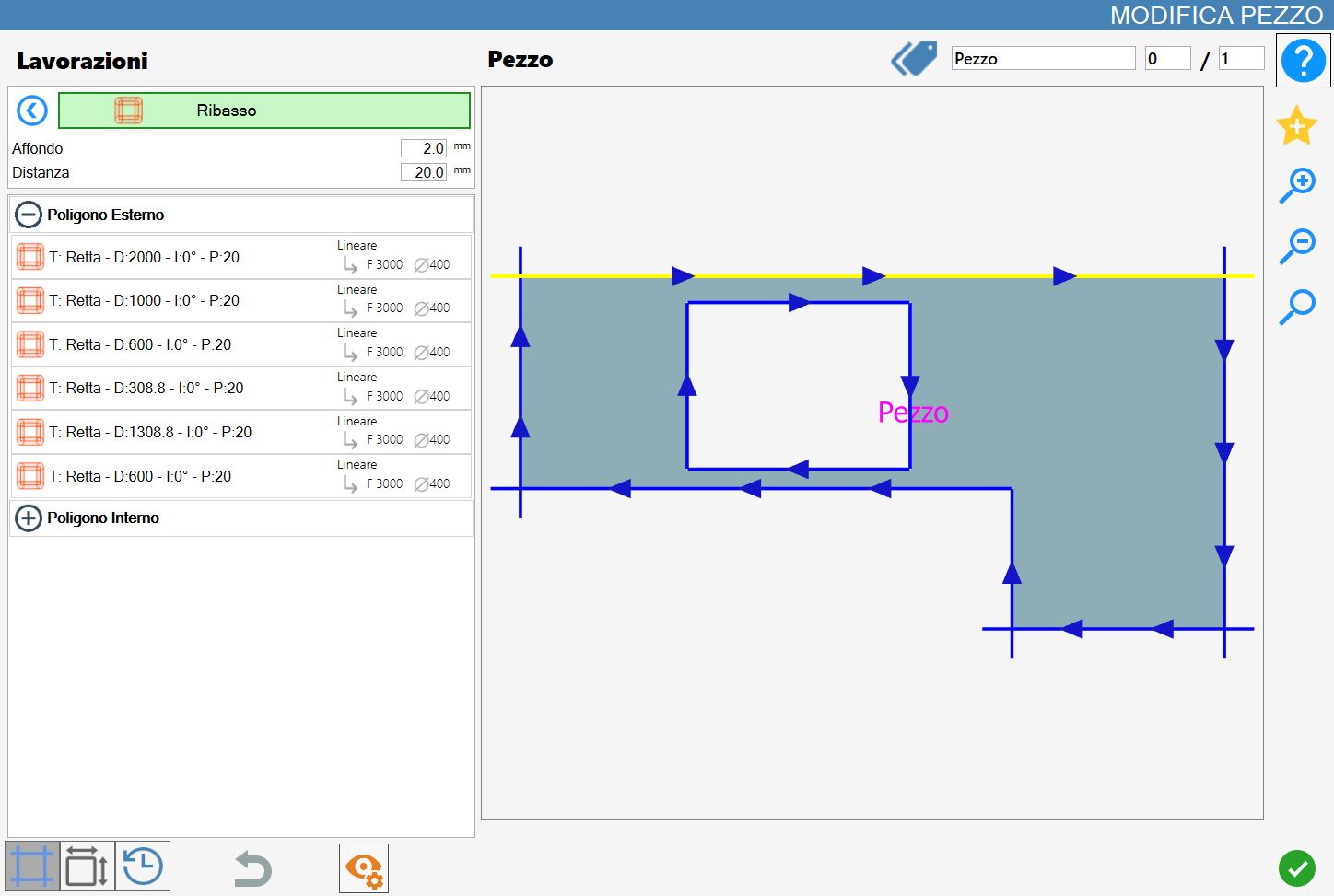

La interfaz de esta función presenta un aspecto similar a la siguiente imagen:


Parámetros

Penetración

Profundidad con la que se debe realizar el corte.
La penetración puede tener como valor máximo el espesor del material.

Distancia

Permite especificar la distancia deseada respecto al lado de la pieza. Se admiten valores positivos, negativos y cero.

  • Un valor neutro (0) genera un rebaje al mismo nivel que los cortes del polígono.

  • Un valor positivo posiciona el rebaje en el interior de la pieza, creando, si es necesario, rebajes adicionales adyacentes.

  • Un valor negativo posiciona el rebaje en el exterior de la pieza, separándolo de los cortes del polígono.

Ejecución del mecanizado

NOTA

Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.

Se aplicará un rebaje en todo el polígono de un corte seleccionado, independientemente del punto en el que se haya seleccionado.

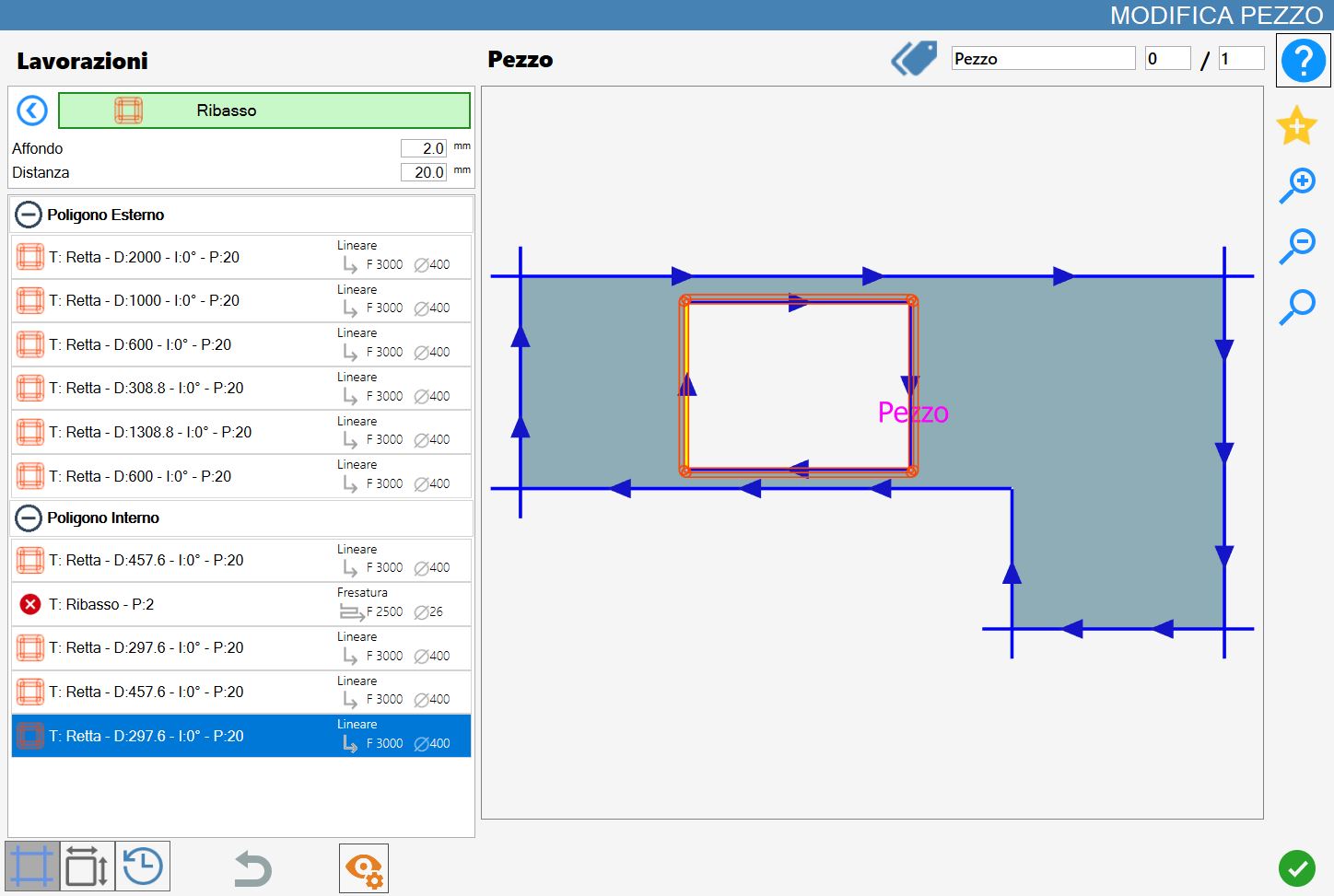

A continuación se muestra un ejemplo de rebaje con un valor positivo del parámetro distancia:


NOTA

Si la distancia del rebaje es mayor que el diámetro de la fresa utilizada para el mecanizado, se realizarán varias vueltas de rebajes adyacentes.

;
