Esta función permite al operador añadir un corte inferior respecto a un corte seleccionado en la pieza seleccionada.

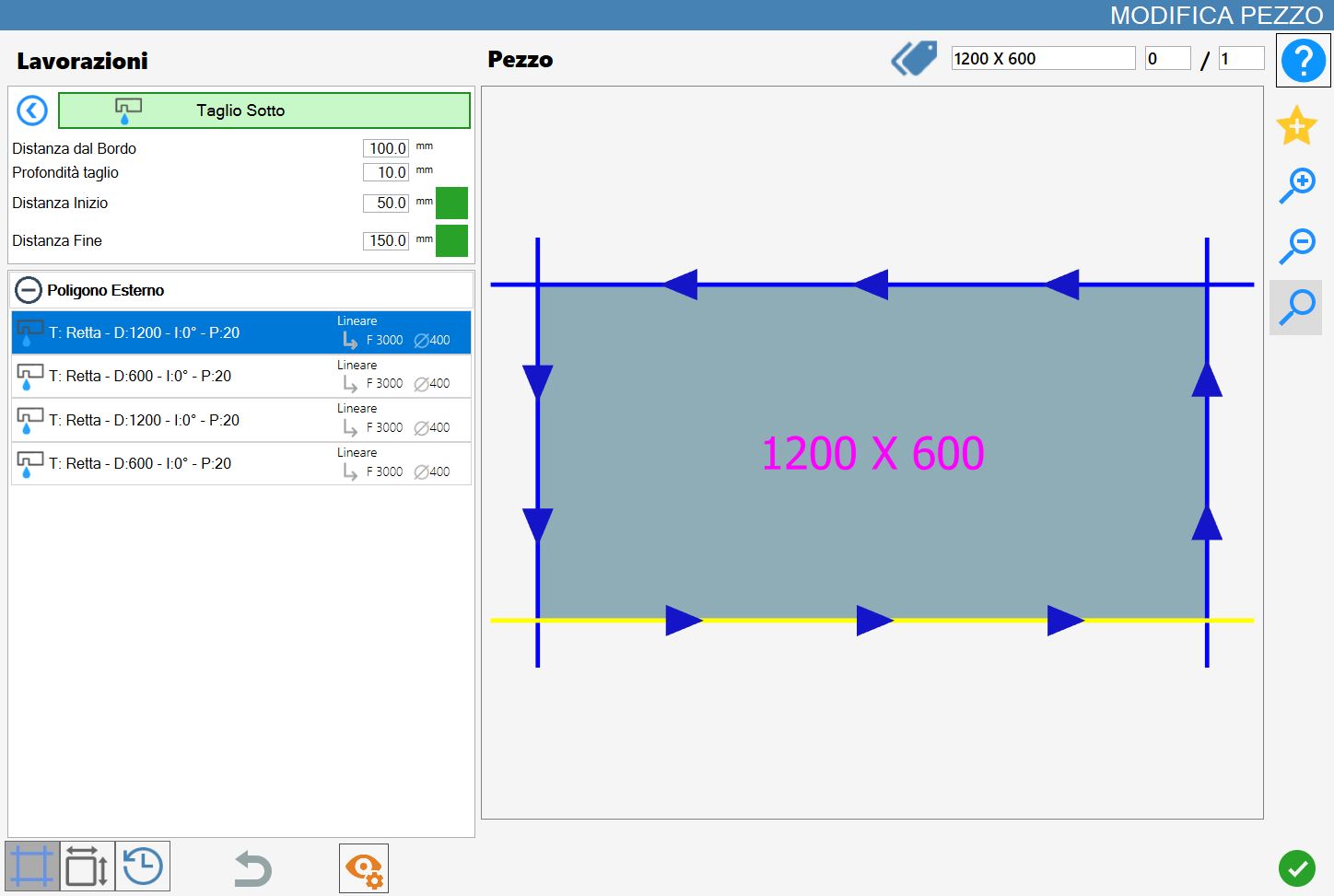

La interfaz de esta función presenta un aspecto similar a la siguiente imagen:
/2-20250630-123653.png)
Parámetros
Distancia desde el borde | Distancia desde el corte seleccionado hasta el mecanizado de corte inferior. |
Profundidad de corte | Es la profundidad de penetración en el material. |
Distancia inicial | Distancia hacia el interior con la que se crea el mecanizado respecto al inicio del corte. |
Distancia final | Distancia hacia el interior con la que se crea el mecanizado respecto al final del corte. |
Distancia inicial y distancia final pueden activarse o desactivarse mediante los botones situados a la derecha del valor.
Si están desactivadas, Parametrix no las tiene en cuenta; cuando están activadas, el programa calcula el desplazamiento.

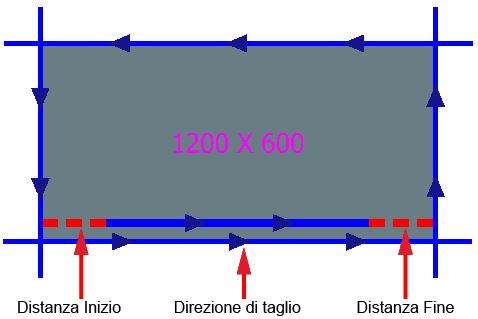

Distancia inicial y Distancia final
Estos parámetros pueden activarse o desactivarse mediante los botones situados a la derecha del valor. Si están grises (desactivados), Parametrix no los tiene en cuenta; cuando están verdes (activados, como en la figura), el programa calcula el desplazamiento.
/spiegazione_distanze_e_direzione_b-20250623-072340.png)
Ejecución del mecanizado
Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.
En función de los parámetros de mecanizado configurados, se inserta un corte inferior paralelo al corte de la pieza seleccionada.
/3-20250630-123927.png)

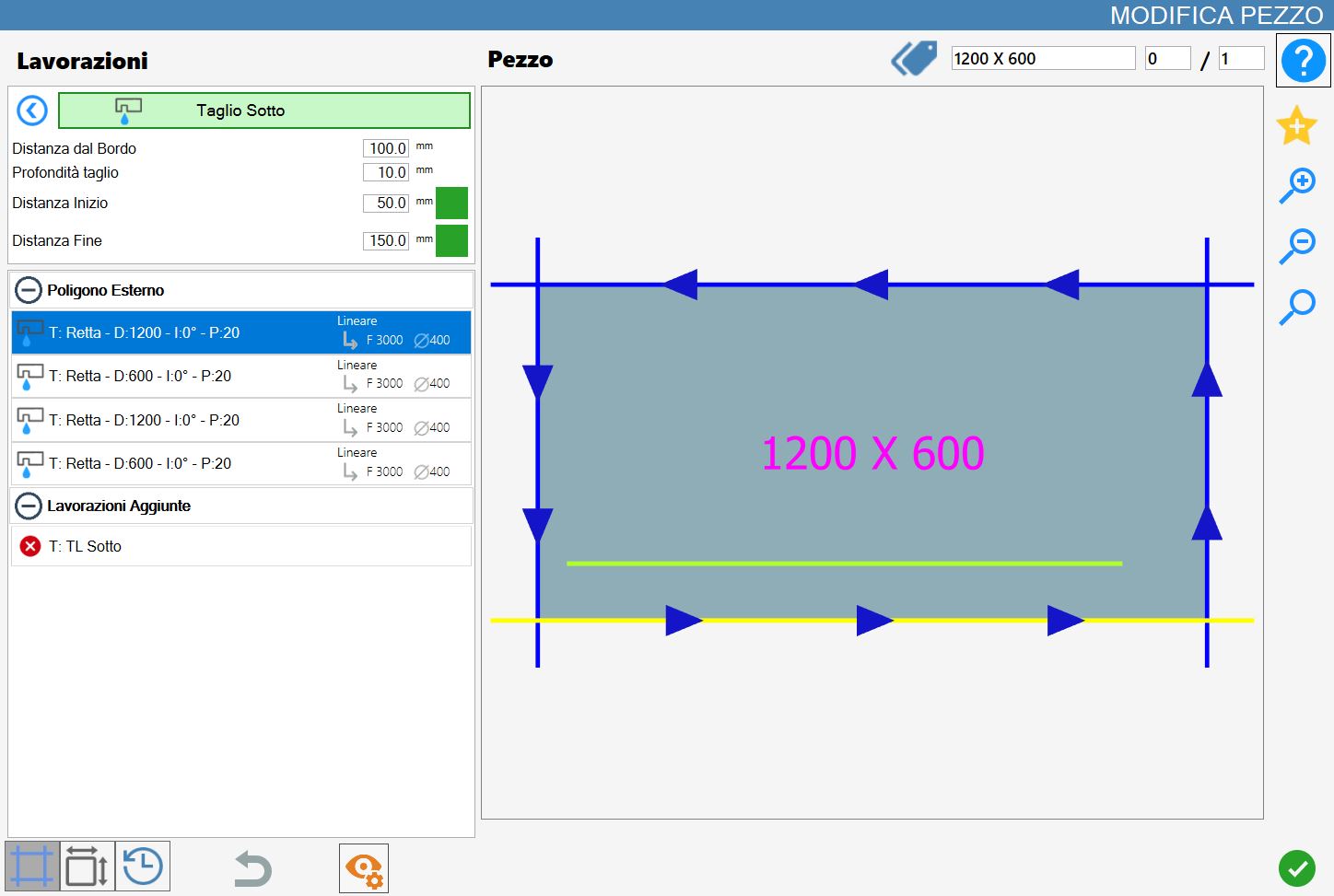

En la siguiente imagen se muestra un mecanizado de tipo goterón realizado con los mismos parámetros del ejemplo anterior.
/4-20250630-123848.png)
En ambos ejemplos, el mecanizado se ha aplicado al corte rectilíneo inferior.
Además, se ha añadido a la lista de «Mecanizados adicionales» situada en la parte inferior izquierda del panel «Modificar pieza».
