Cette fonction permet d’ajouter des coupes multiples.
Ce type particulier de coupe permet de créer une série de coupes parallèles appartenant au même groupe, avec la possibilité d’avoir deux groupes disposant chacun d’une direction réglable.
L’interface se présente de la manière suivante :


Barre latérale

Sélection et gestion des groupes de coupes


Création du premier groupe de coupes
Des coupes parallèles à la position actuelle de la machine sont créées.
La direction en degrés du premier groupe de coupes est indiquée sous le bouton.


Création du deuxième groupe de coupes
Le deuxième groupe de coupes est créé de manière analogue au premier, à la différence que la direction peut être différente. La direction en degrés du deuxième groupe de coupes est indiquée sous le bouton.


Gestion des coupes
Dans ce mode, il est possible d’apporter certaines modifications aux coupes avant leur exécution. Il est possible de : modifier, désactiver, déplacer, supprimer et ajouter des pauses avant d’exécuter la coupe.

Paramètres des coupes

Pour chacun des deux groupes de coupes mis à la disposition de l’opérateur, il est possible de saisir jusqu’à 100 configurations simultanées de coupes avec leurs paramètres respectifs.


Directions orthogonales
Si les deux groupes de coupes ont des directions orthogonales, la première icône verte s’affiche juste sous les boutons de sélection et de gestion des groupes de coupes. Sinon, la deuxième image rouge s’affiche.

Largeur

Distance entre deux coupes.

Nombre

Nombre de coupes parallèles à créer.


Position des coupes
Ces boutons, placés à côté de chaque configuration de coupe, permettent à l’opérateur de décider si les coupes doivent être positionnées à partir de la position du disque en direction du moteur ou, au contraire, en s’éloignant du moteur.


Afficher les coupes suivantes/précédentes
Permet à l’opérateur d’afficher toutes les coupes du groupe sélectionné.
La modification du groupe sélectionné ramène à la première page du groupe, où les quatre premières configurations de coupe du groupe sont affichées.

Extension des coupes

L’opérateur peut prolonger toutes les coupes du premier et du deuxième groupe, au début ou à la fin, de la valeur définie.


Start
Ce paramètre permet de prolonger la coupe dans sa partie initiale.


End
Ce paramètre permet de prolonger la coupe dans sa partie finale.

Supprimer et mettre à jour les coupes


Supprimer les coupes
En cliquant sur cette touche, l’opérateur peut supprimer les coupes créées afin de repartir avec une nouvelle disposition.


Mettre à jour les coupes
Appuyer sur ce bouton déplace les coupes dans la position correcte par rapport à la machine.

Axe C

Il est possible de faire tourner la tête de la machine afin de régler l’orientation des coupes du premier et du deuxième groupe.


Rotation _90
Appuyer sur le bouton provoque une rotation de 90_ de la tête de la machine par rapport à sa position actuelle.


Rotation -90
Appuyer sur le bouton provoque une rotation de - 90_ de la tête de la machine par rapport à sa position actuelle.


Rotation de la tête de la machine
Le paramètre suivant permet de spécifier l’angle de rotation (en degrés) de la tête de la machine.


MDI
Appuyer sur ce bouton active la rotation de la tête de la machine selon la valeur définie dans le paramètre précédent.

Épaisseur

L’opérateur peut définir l’épaisseur de la dalle à couper.


Épaisseur manuelle
L’opérateur peut saisir manuellement l’épaisseur de la dalle.


Épaisseur avec la machine
L’opérateur peut acquérir l’épaisseur à l’aide de la machine en amenant la hauteur de la machine à la cote souhaitée puis en sélectionnant le bouton. La distance entre le plan de travail et le disque est considérée comme l’épaisseur du matériau.

Exécution de l’usinage

L’opérateur peut régler les deux groupes de coupes en modifiant leurs paramètres respectifs.
Une fois le résultat souhaité obtenu, appuyer sur le bouton « Démarrer cycle » pour exécuter l’usinage.

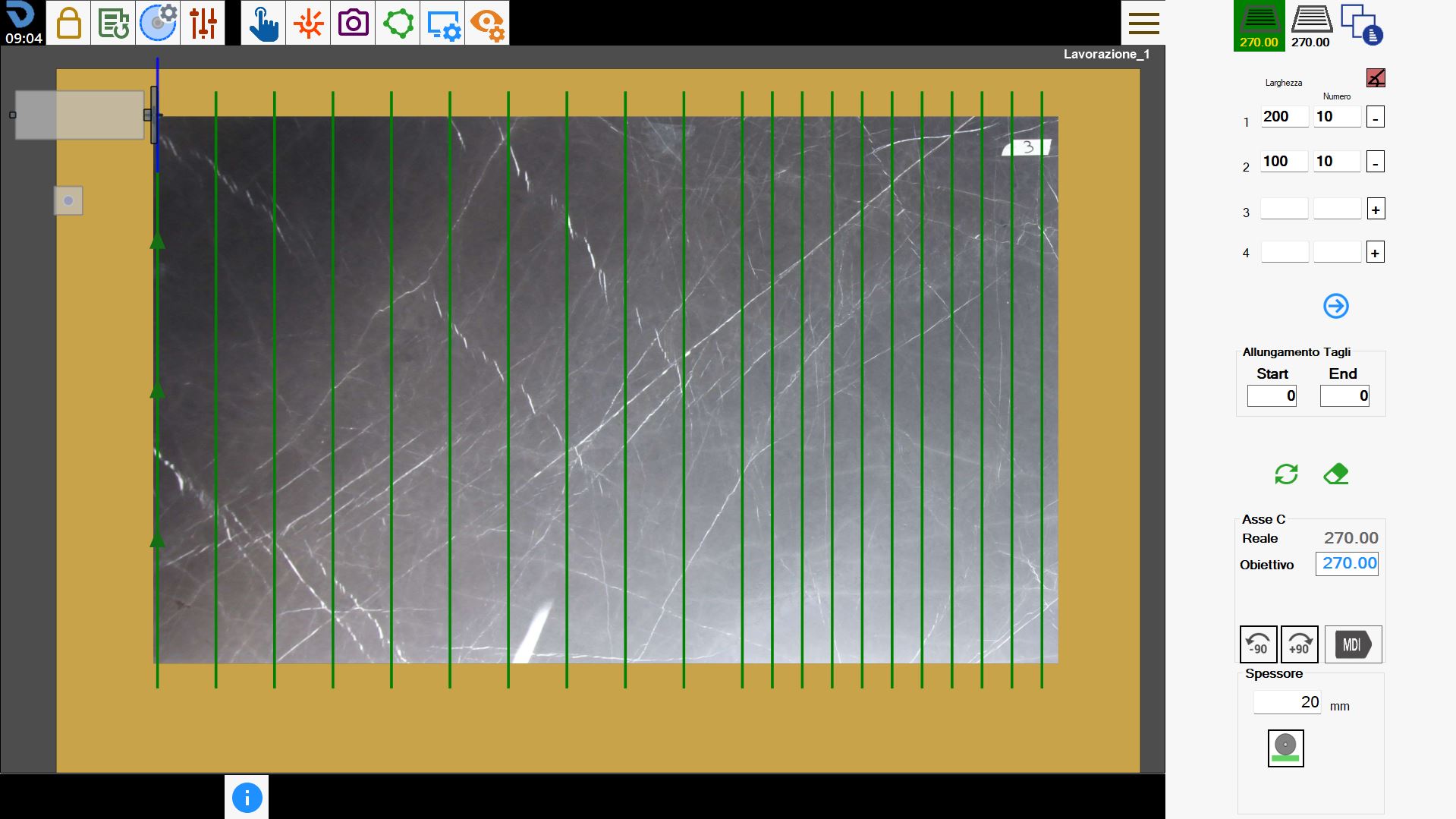

Premier groupe de coupes

Dans le premier groupe de coupes, un ou plusieurs groupes de coupes sont définis en modifiant les paramètres Largeur, Nombre et Position des coupes, ainsi que la rotation de l’axe C.
Dans l’usinage suivant, des coupes parallèles à la position actuelle de la machine ont été définies.


Deuxième groupe de coupes

Comme pour le premier groupe de coupes, les paramètres du deuxième groupe peuvent être modifiés afin d’obtenir le résultat recherché.
Dans cet usinage, la direction des coupes a été modifiée afin d’effectuer certaines coupes orthogonales à celles du premier groupe.

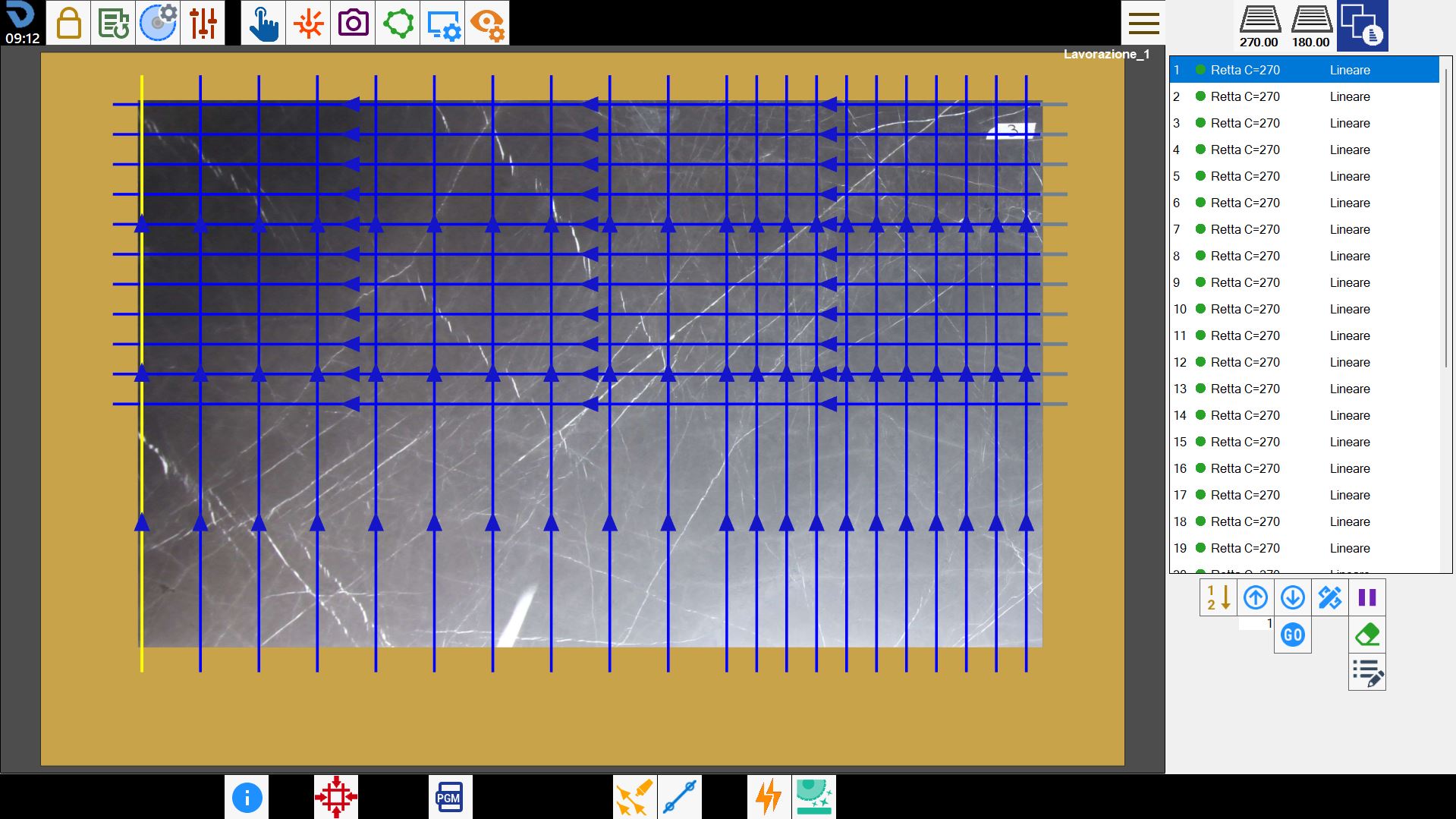

Optimisation et gestion des coupes

Dans cette section, il est possible de modifier l’ordre d’exécution des coupes et de choisir si une coupe doit être exécutée ou non.


;
