DOC3.10 AFFICHAGE DES ENTITÉS DUSINAGE

Cette fonction ouvre un petit panneau contenant des outils d’affichage.

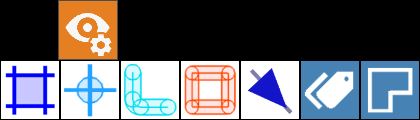

Boutons


Afficher / Masquer les coupes
Active ou désactive l’affichage des coupes avec disque sur toutes les figures de la zone de travail.


Afficher / Masquer les trous
Active ou désactive l’affichage des trous sur toutes les figures de la zone de travail.


Afficher / Masquer les fraisages
Active ou désactive l’affichage des fraisages sur toutes les figures de la zone de travail.


Afficher / Masquer les feuillures
Active ou désactive l’affichage des feuillures sur toutes les figures de la zone de travail.


Afficher / Masquer les flèches
Active ou désactive l’affichage des flèches sur toutes les figures de la zone de travail.


Afficher / Masquer les Dynamic Tags
Active ou désactive l’affichage des Dynamic Tags présents dans la zone de travail.


Mettre le périmètre en évidence
Active ou désactive la mise en évidence du périmètre.

;
