La fonction « Diviser » permet de couper la pièce en utilisant la référence, le côté, une ligne perpendiculaire ou une ligne personnalisée.

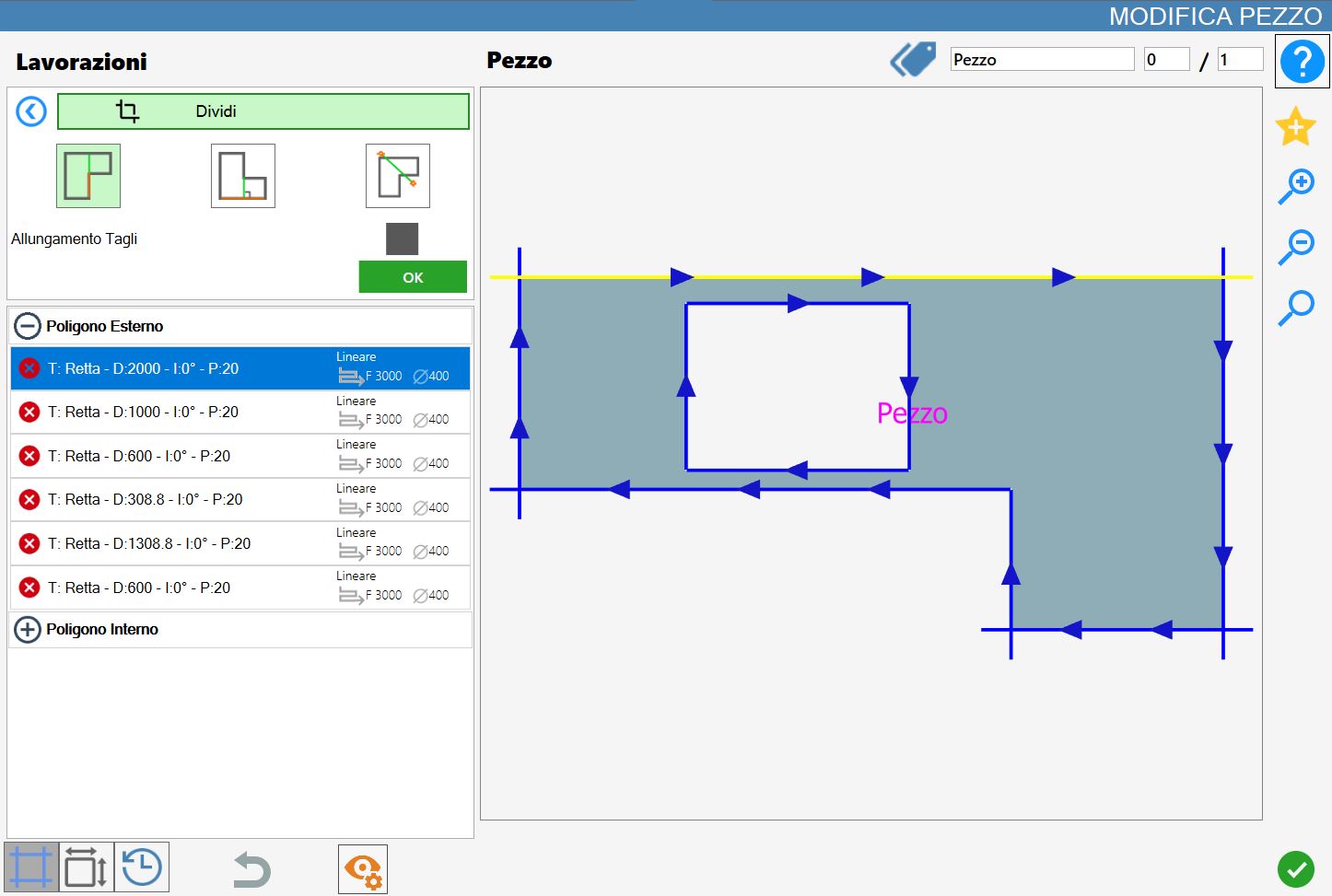

L’interface de cette fonction ressemble à l’image suivante :

Paramètres

Pour utiliser cet usinage, il faut d’abord choisir l’un des trois modes disponibles en sélectionnant le bouton correspondant :

	Coupe parallèle En sélectionnant ce mode, la coupe de division est effectuée le long de l’axe longitudinal du côté sélectionné.
	Coupe orthogonale En sélectionnant ce mode, la coupe de division est effectuée en biais par rapport au côté sélectionné, avec un point d’origine coïncidant avec le centre de ce côté.
	Coupe passant par deux points En sélectionnant ce mode, la coupe de division est définie en spécifiant manuellement les coordonnées des deux points extrêmes qui déterminent la ligne de séparation entre les pièces.

Paramètres pour « Coupe parallèle » et « Coupe orthogonale »

Pour les deux boutons suivants, il est possible d’activer ou de désactiver cette fonction en cliquant sur la case à cocher à droite du texte « Allongement coupes ».

Paramètres pour « Coupe passant par deux points »

Le bouton suivant permet de définir les coordonnées des deux points constituant la ligne de division.

Réglage des paramètres des points de la ligne de division	Lorsque la fonction est activée, quatre champs de paramètres sont disponibles dans lesquels l’opérateur peut spécifier les coordonnées (X, Y) des points initial et final de la ligne de coupe.
	Orientation de la coupe En appuyant sur la commande dédiée, l’utilisateur peut choisir l’orientation de la coupe, horizontale, verticale ou libre, par rapport au point initial de la ligne précédemment définie.
	Accrochage aux sommets Lorsque la coupe libre est sélectionnée dans le paramètre précédent, un paramètre supplémentaire apparaît à sa droite ; s’il est activé, il facilite l’accrochage aux sommets de la figure pour définir les points de la ligne de coupe.

Exécution de l’usinage

Coupe parallèle

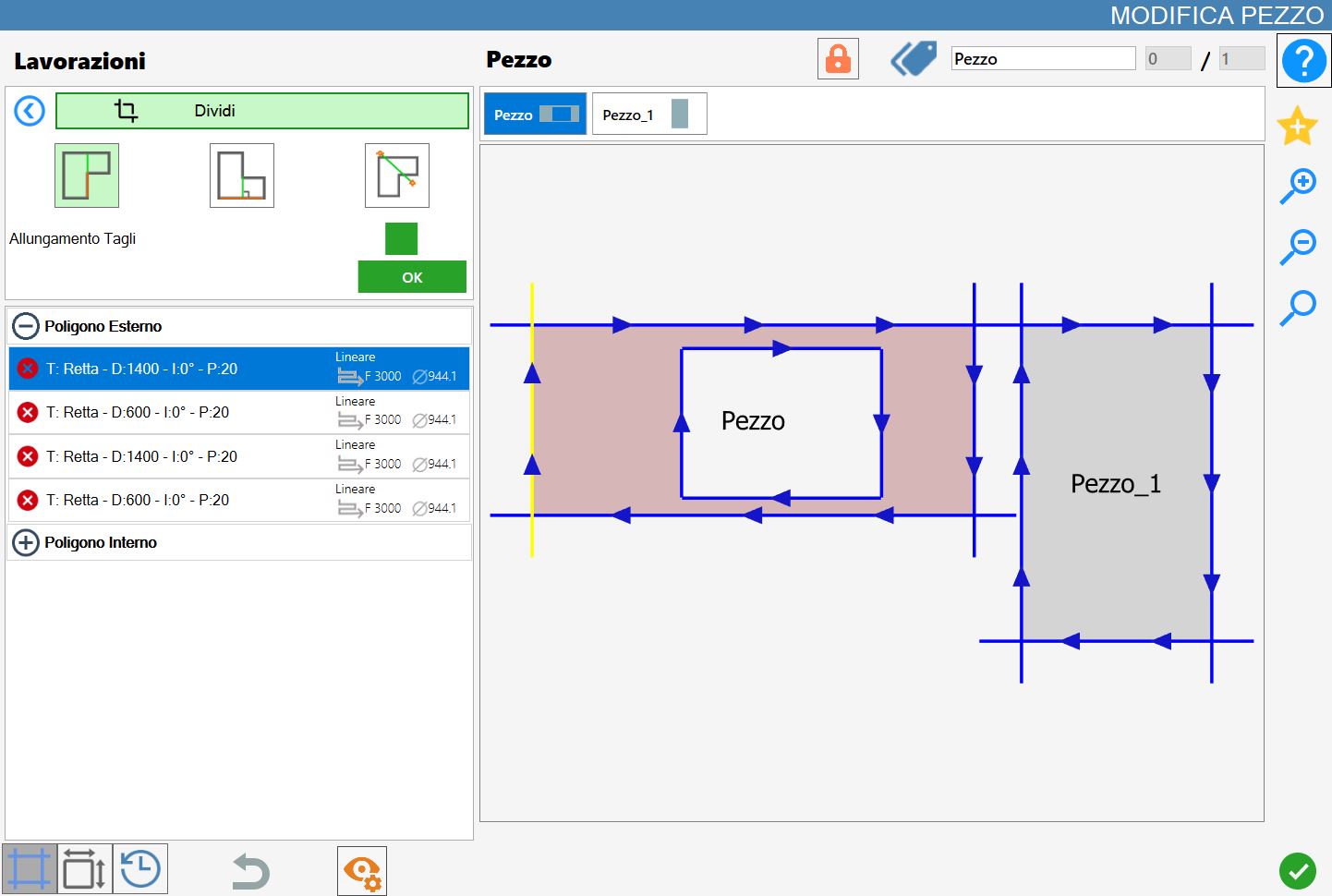

Dans l’image suivante, une coupe parallèle a été exécutée sur la pièce déjà présentée sur la couverture du chapitre :

Coupe orthogonale

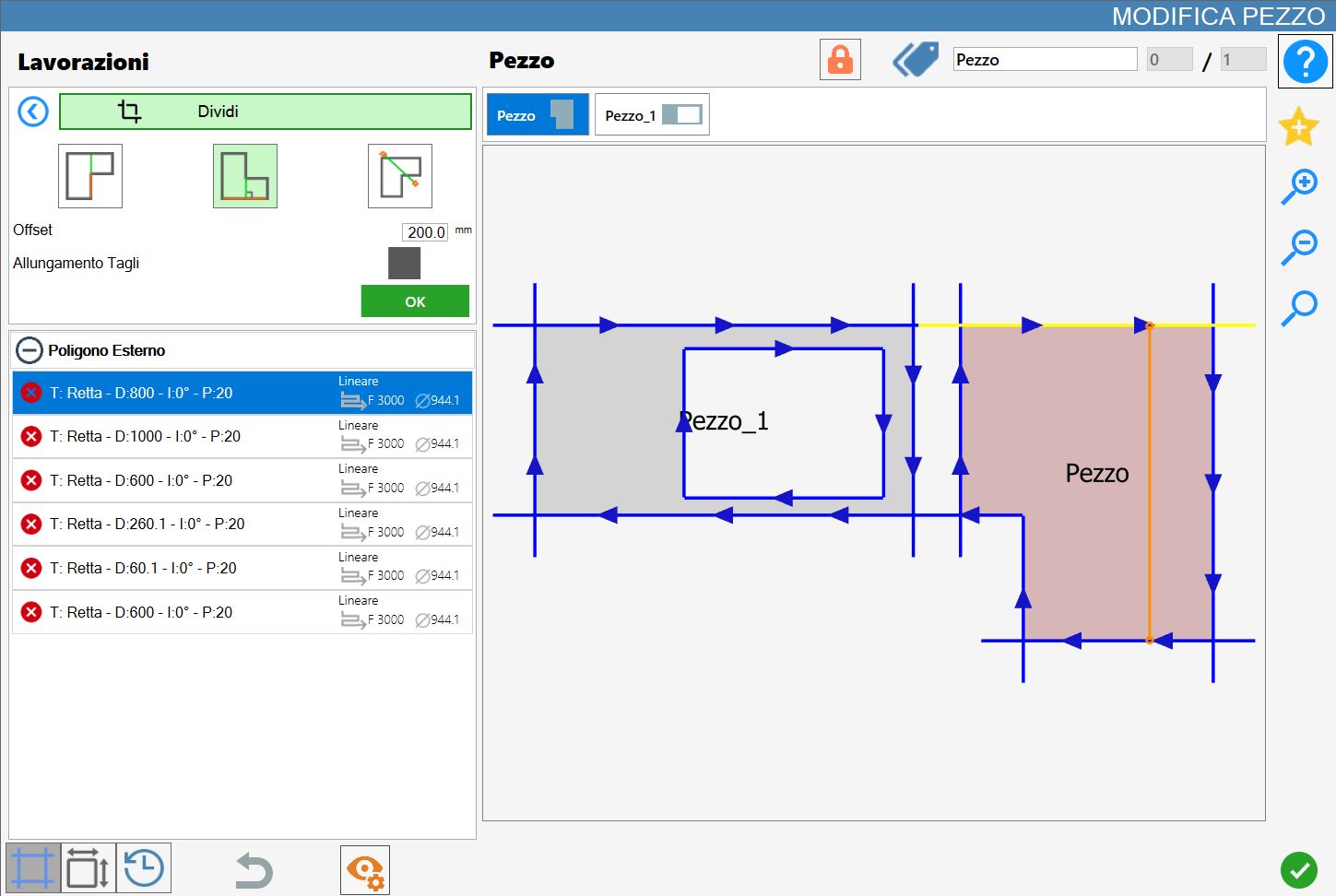

Dans l’image suivante, une coupe orthogonale a été exécutée sur la pièce déjà présentée sur la couverture du chapitre :

Coupe passant par deux points

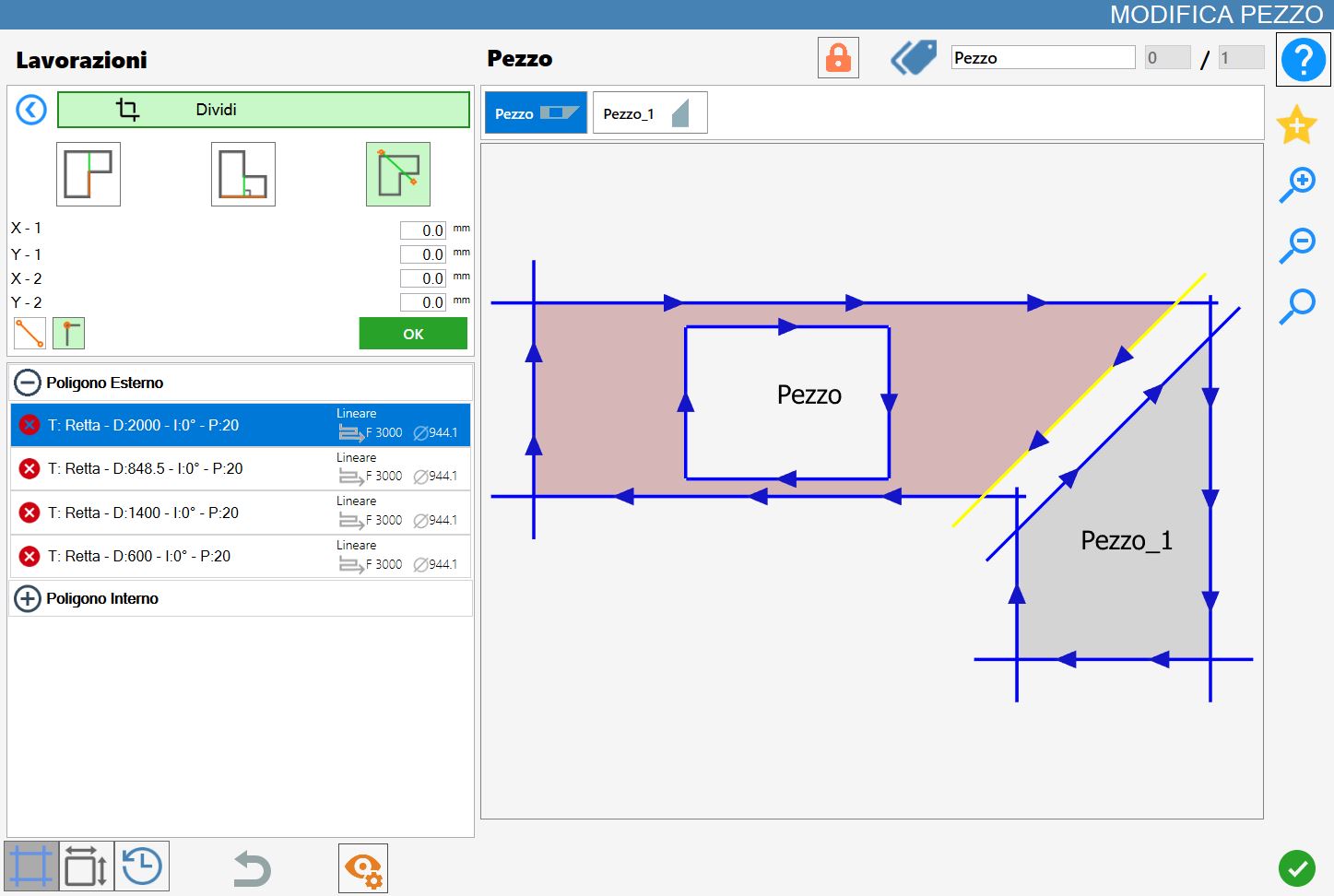

Dans l’image suivante, une coupe passant par deux points a été exécutée en utilisant la fonction d’accrochage aux sommets sur la pièce déjà présentée sur la couverture du chapitre :

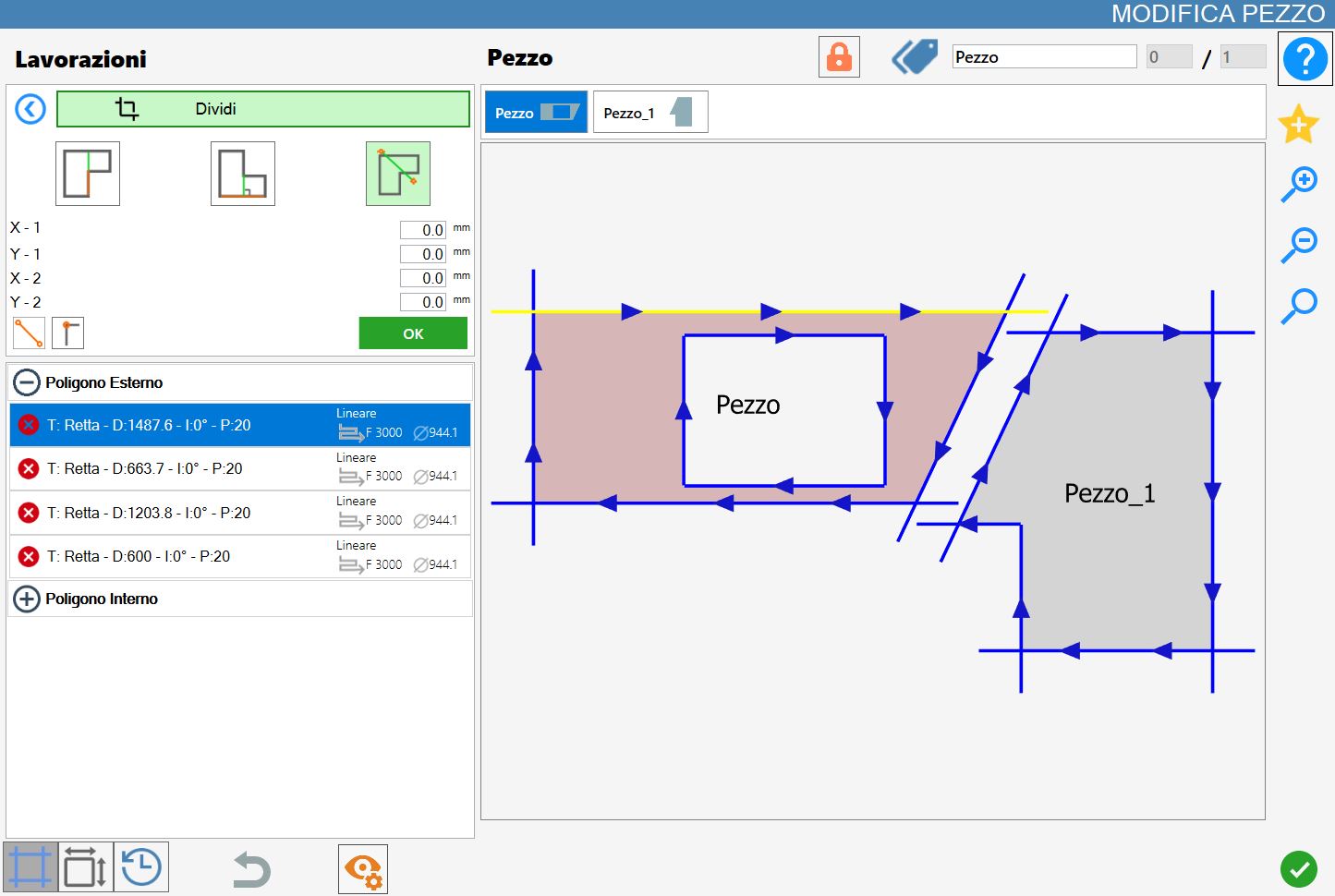

Dans l’image suivante, une coupe passant par deux points a été exécutée sans utiliser de fonction particulière sur la pièce déjà présentée sur la couverture du chapitre :

Division des pièces

Lorsqu’une ou plusieurs pièces ont été associées à la pièce sélectionnée au moyen d’usinages de Division, un bouton spécifique de gestion des pièces associées apparaît dans la partie supérieure du panneau « Modifier pièce ».

	Diviser pièces Bouton permettant de séparer les pièces divisées de la pièce d’origine.

Avant la division, les pièces associées sont gérées de manière unifiée dans la zone de travail. Dans cet état, un bloc composé de plusieurs éléments est créé ; ces éléments subissent les mêmes opérations sans être encore séparés.

Par exemple, lorsqu’une des pièces générées au moyen de la division est ajoutée à la zone de travail depuis la liste des pièces, tous les autres éléments associés sont également insérés automatiquement.

Lorsque le bouton Diviser pièces, est actionné, chaque pièce générée au moyen de Diviser est dissociée de la pièce d’origine et traitée comme un élément indépendant.

Ensuite, la liste des pièces associées, auparavant visible au-dessus de l’aperçu dans le panneau Modifier pièce, ainsi que le bouton de division des pièces disparaissent de l’interface.
