L’opérateur peut modifier le positionnement des pièces sur le plan de travail en interagissant avec la zone de travail.

Fonctions

	Sélection multiple Cette fonction permet de sélectionner ou désélectionner plusieurs pièces à la fois.
	Tout sélectionner Cette fonction permet de sélectionner ou désélectionner simultanément toutes les pièces présentes dans la zone de travail.
	Retirer les pièces Permet de retirer de la zone de travail les pièces sélectionnées.
	Déplacer les pièces Ouvre un panneau permettant de déplacer les pièces sélectionnées selon des distances définies.
	Faire pivoter les pièces Ouvre un panneau permettant de faire pivoter les pièces sélectionnées selon des angles définis.
	Annuler l’opération Annule la dernière opération effectuée.
	Magnétiser les pièces Fonction permettant de joindre deux coupes entre elles.
	Coupe inclinée Ouvre un panneau permettant d’incliner une coupe sur une pièce dans la zone de travail.
	Modifier l’offset de la pièce Ouvre un panneau permettant de modifier les dimensions d’une pièce.

Sélectionner les pièces

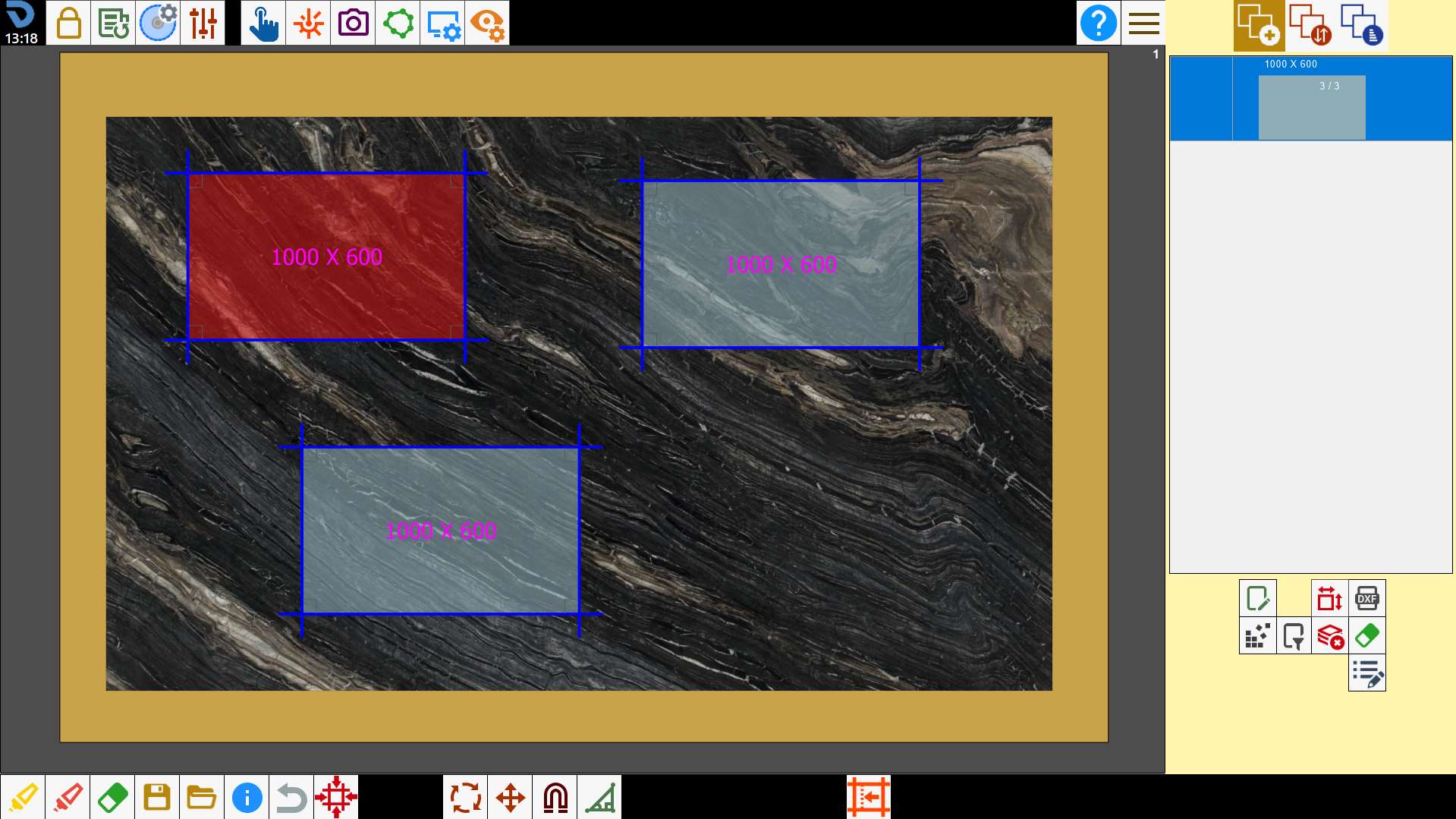

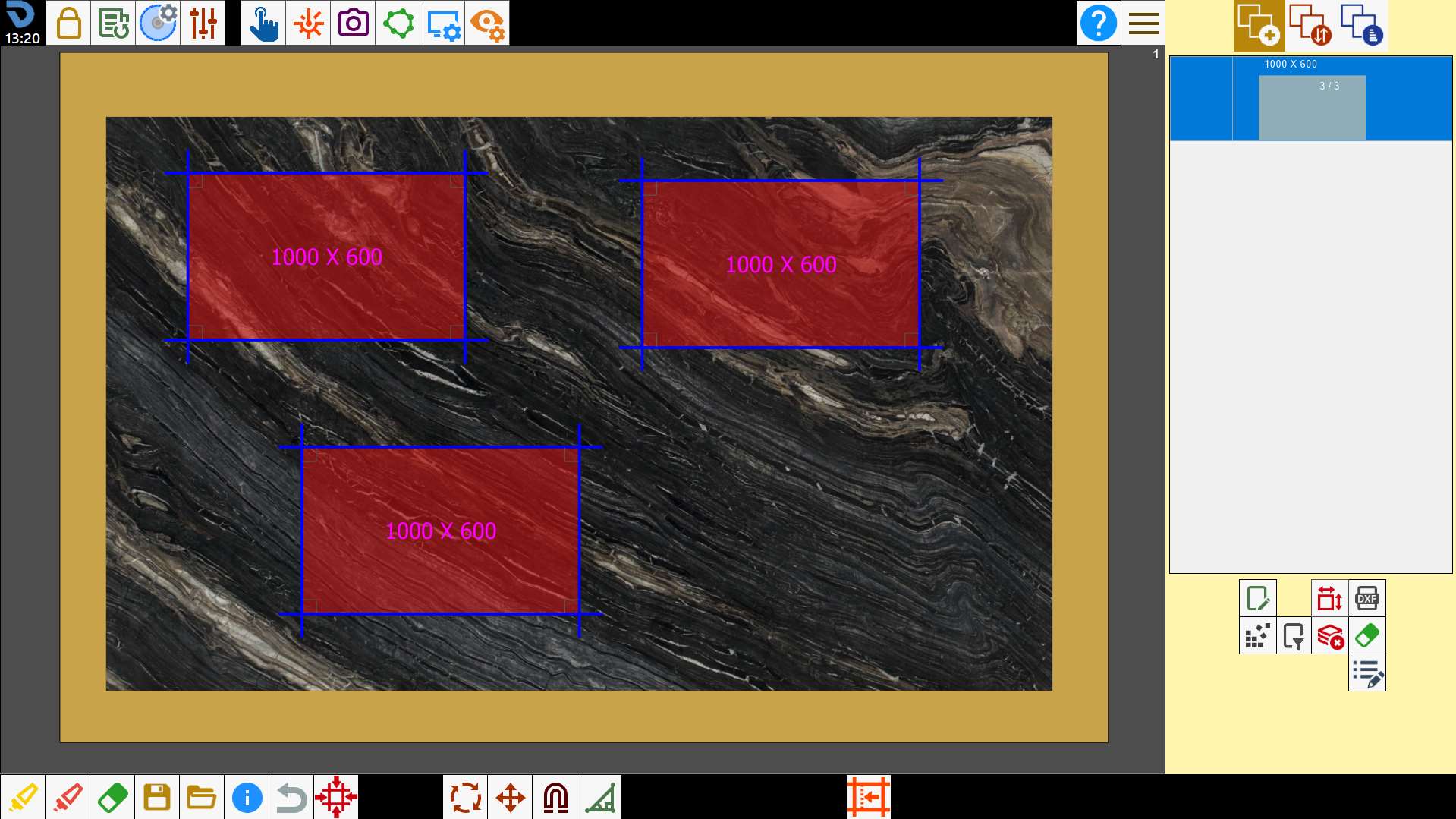

Pour sélectionner une pièce, appuyer à l’intérieur de son périmètre. L’arrière-plan des pièces est bleu clair lorsqu’elles ne sont pas sélectionnées et rouge lorsqu’elles le sont.

Sélection multiple

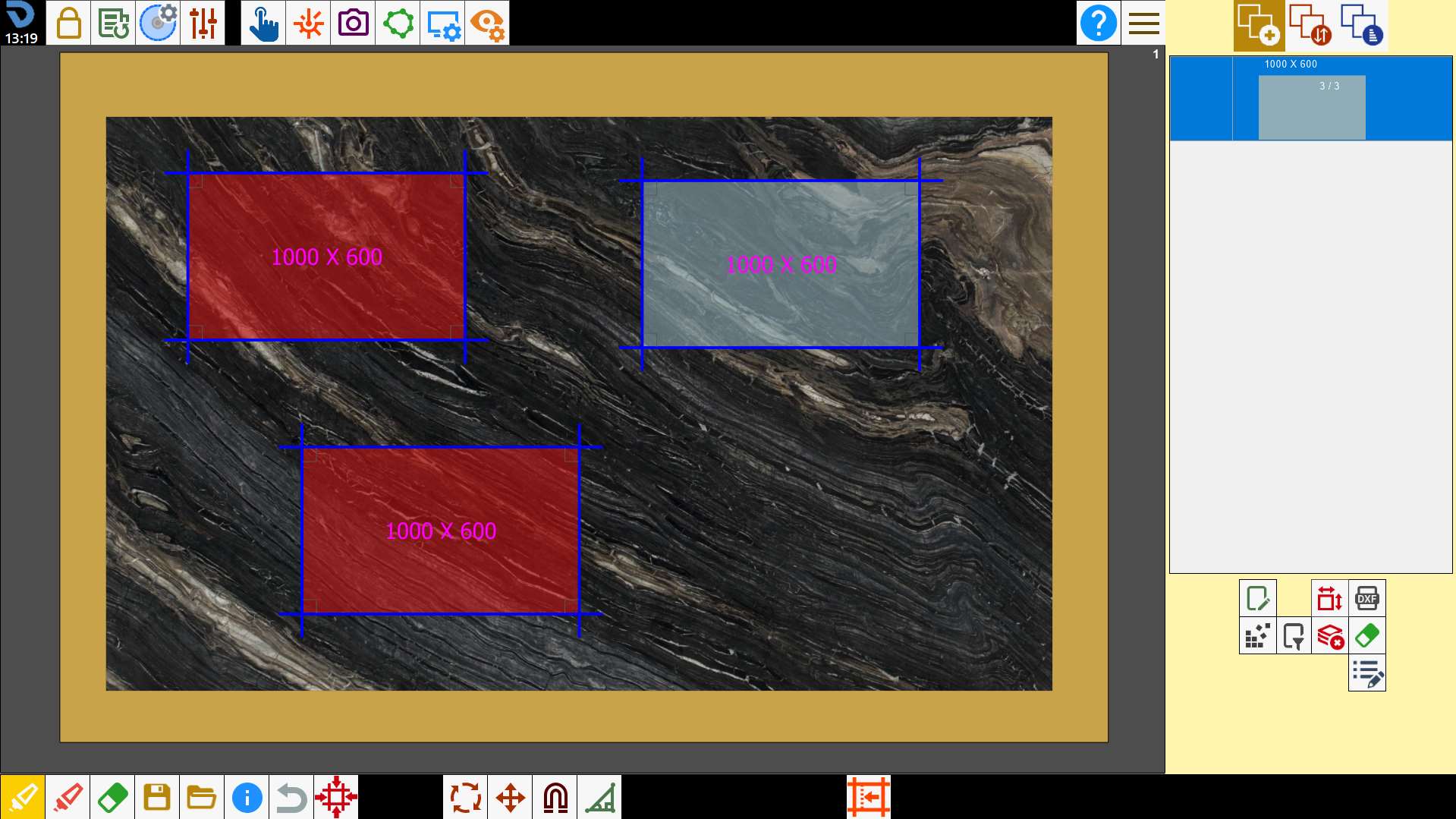

Appuyer sur le bouton active le mode de sélection multiple. Dans ce mode, plusieurs pièces peuvent être sélectionnées simultanément. Pour désélectionner une pièce, appuyer à l’intérieur d’un périmètre déjà sélectionné.

Sélectionner toutes les pièces

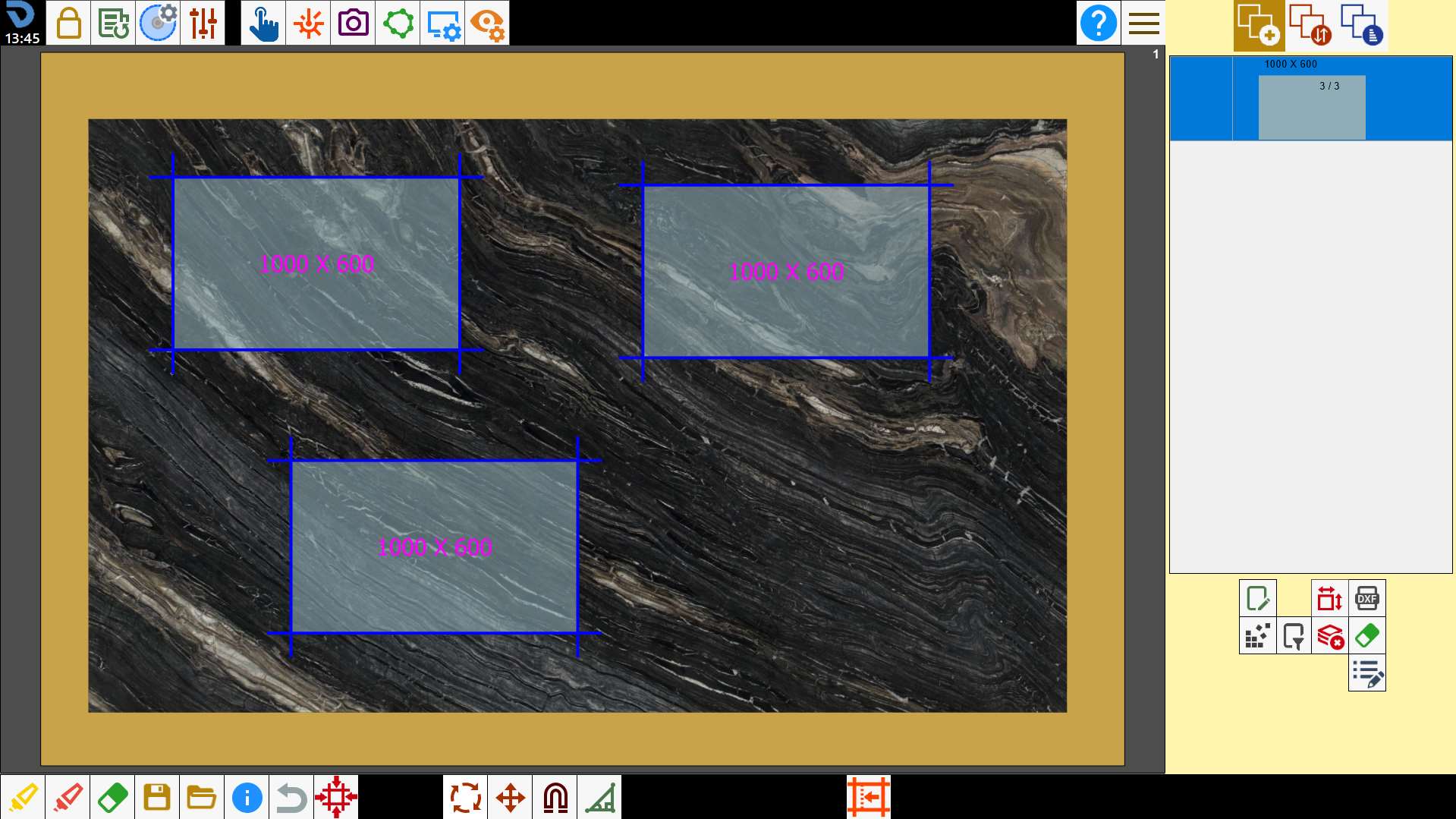

Ce bouton permet de sélectionner ou désélectionner simultanément toutes les pièces présentes dans la zone de travail.

Retirer les pièces

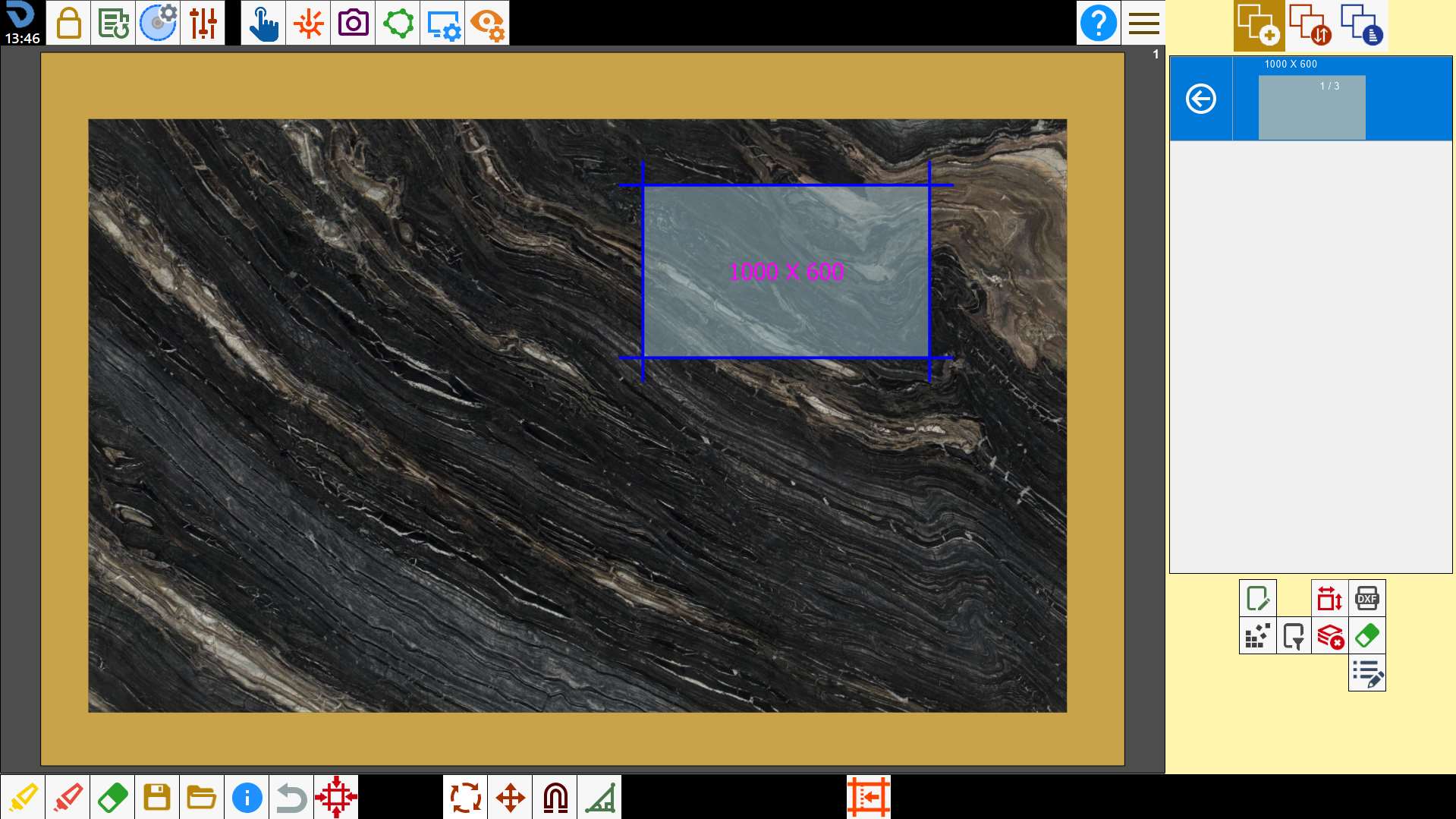

Appuyer sur le bouton retire les pièces sélectionnées de la zone de travail et les replace dans la liste des pièces afin de les rendre disponibles ultérieurement.

Déplacer les pièces

Pour déplacer la pièce sélectionnée, maintenir le bouton enfoncé à l’intérieur du périmètre et la faire glisser dans la zone de travail.
Il est également possible d’utiliser le panneau de déplacement avec les flèches directionnelles.

Boutons

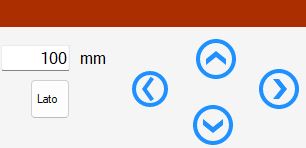

	Flèches directionnelles Boutons permettant de déplacer la pièce dans les différentes directions. La distance de déplacement peut être définie dans la zone de texte située à gauche.
	Déplacement le long de l’axe du côté Permet d’effectuer des mouvements parallèles ou orthogonaux par rapport au côté de la pièce sélectionné. Si plusieurs pièces sont sélectionnées simultanément, elles se déplacent toutes de manière cohérente par rapport au côté sélectionné.

Déplacer les pièces le long des axes classiques

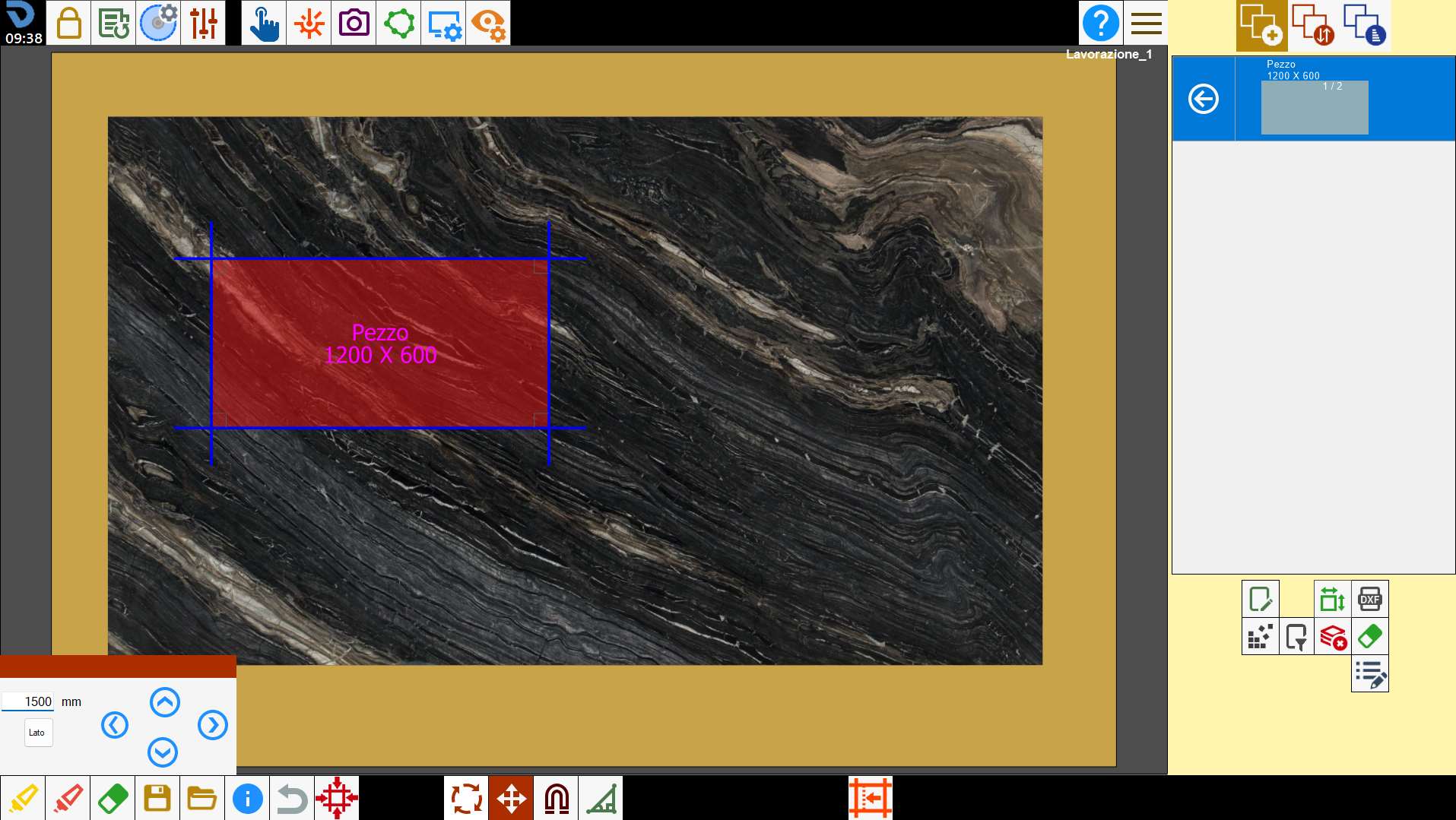

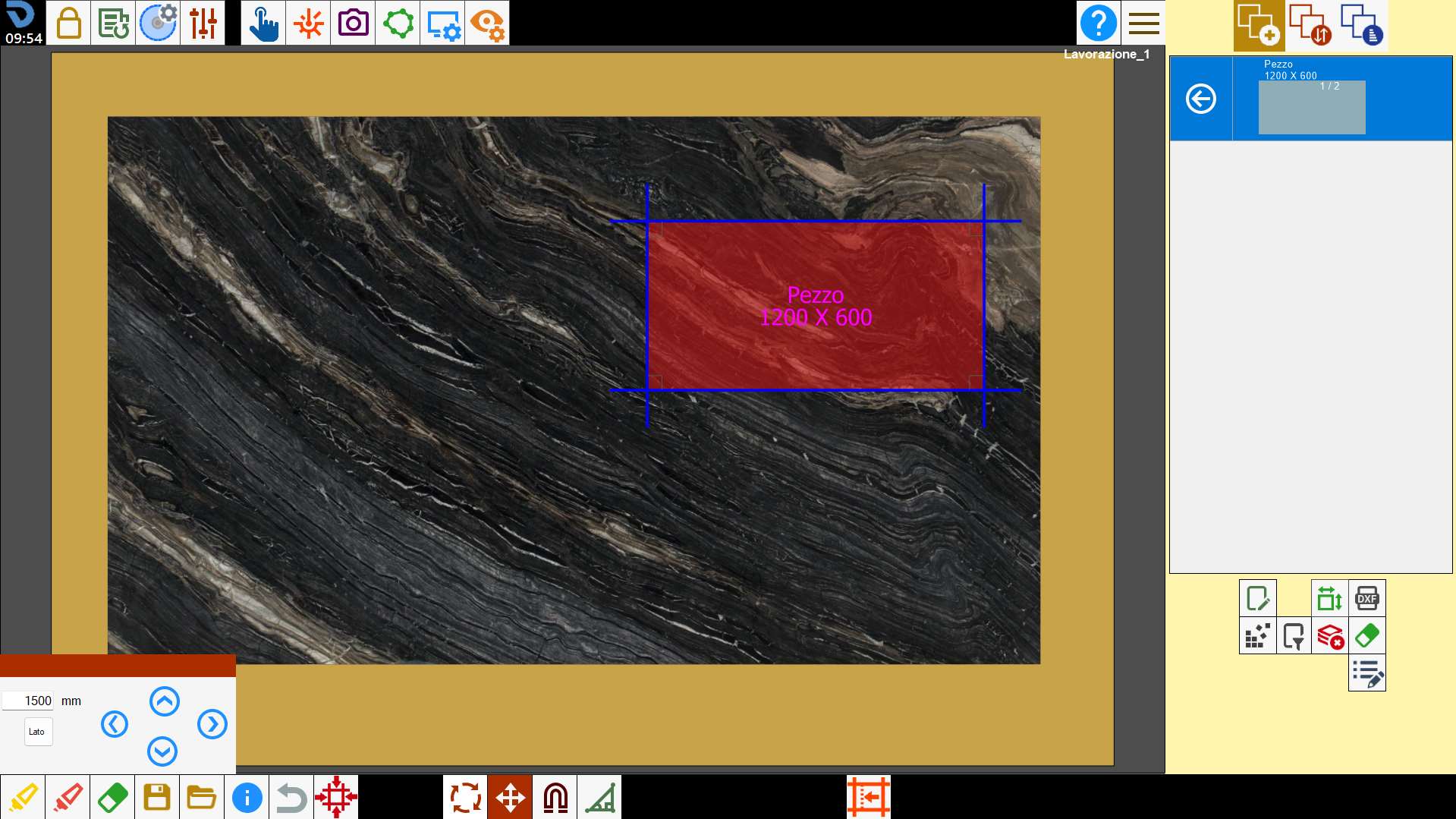

Il est souhaité de déplacer la pièce de 1500 mm vers la gauche.

Déplacer les pièces le long de l’axe du côté

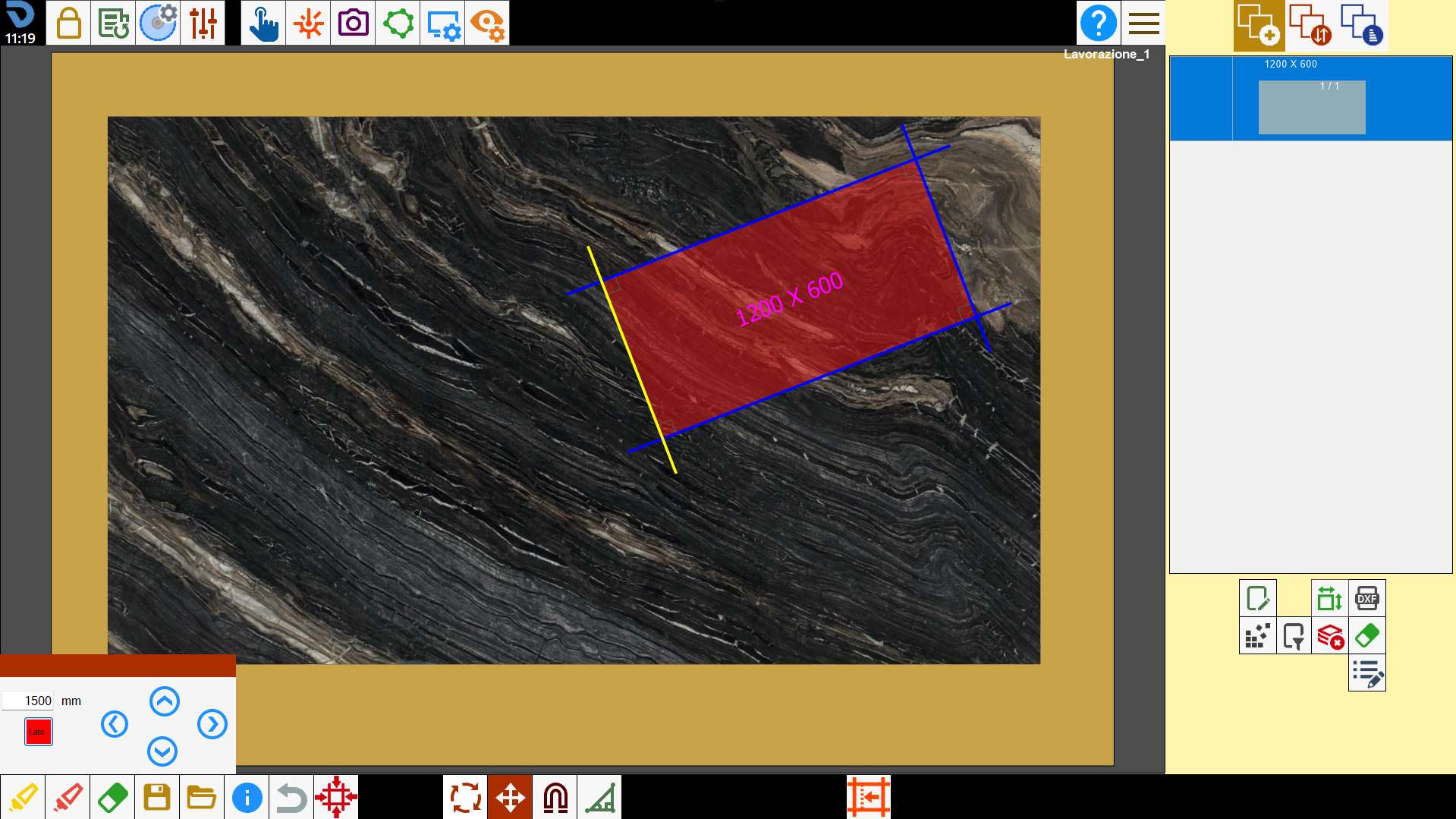

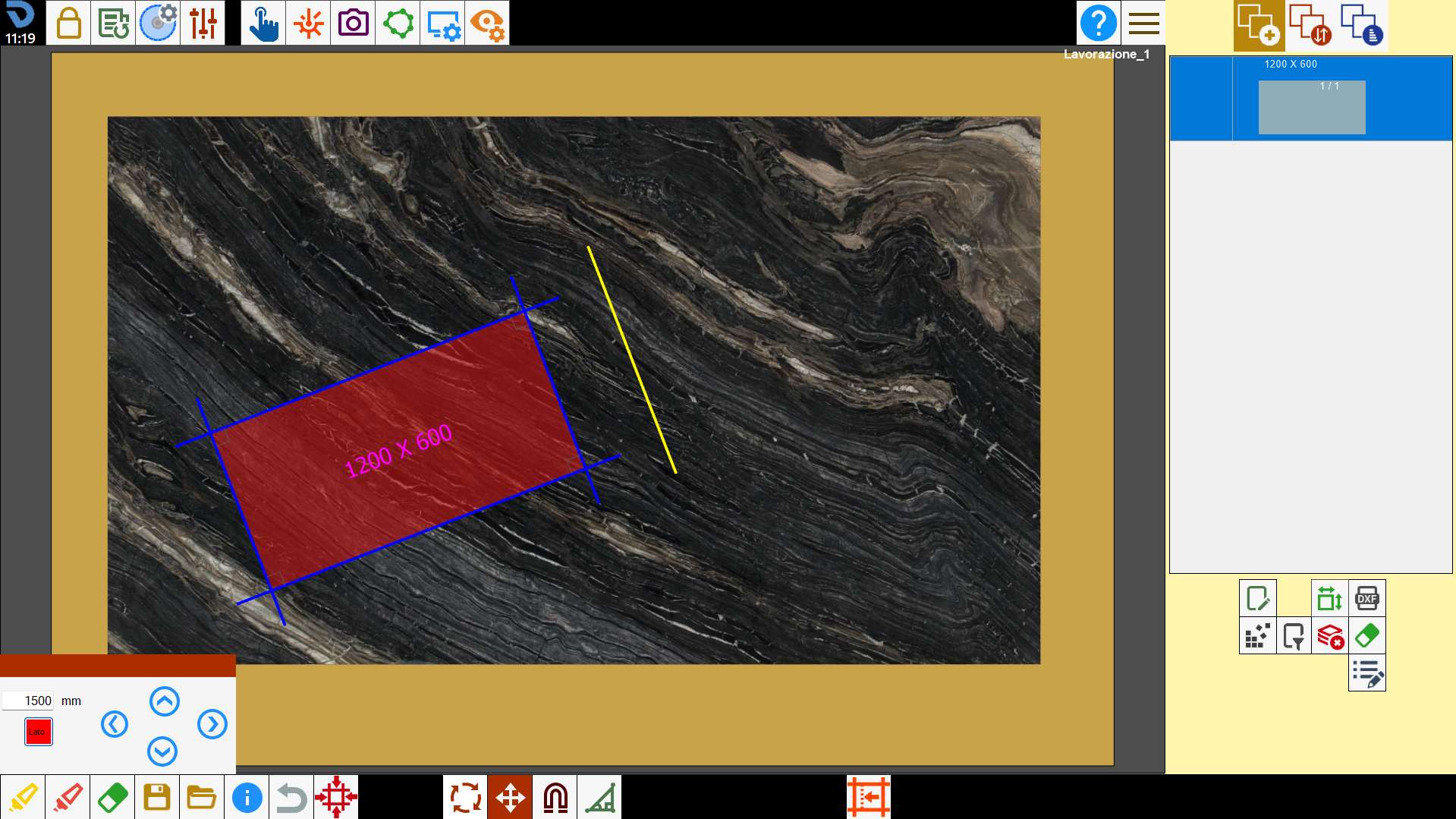

Il est souhaité de déplacer la pièce de 1500 mm vers la gauche par rapport à l’axe du côté de la pièce.
Pour ce faire, le bouton correspondant doit être activé.

Faire pivoter les pièces

Pour faire pivoter les pièces sélectionnées, maintenir le bouton enfoncé à l’extérieur du périmètre et les faire glisser dans la zone de travail.
Il est également possible d’utiliser le panneau de rotation avec des angles définis.

Boutons

	Rotation horaire Permet de faire pivoter la pièce dans le sens horaire du nombre de degrés indiqué dans la zone de texte située en dessous.
	Rotation antihoraire Permet de faire pivoter la pièce dans le sens antihoraire du nombre de degrés indiqué dans la zone de texte située en dessous.
	Rotation 90_ Permet de faire pivoter la pièce de 90_ dans le sens horaire.

Appliquer la rotation

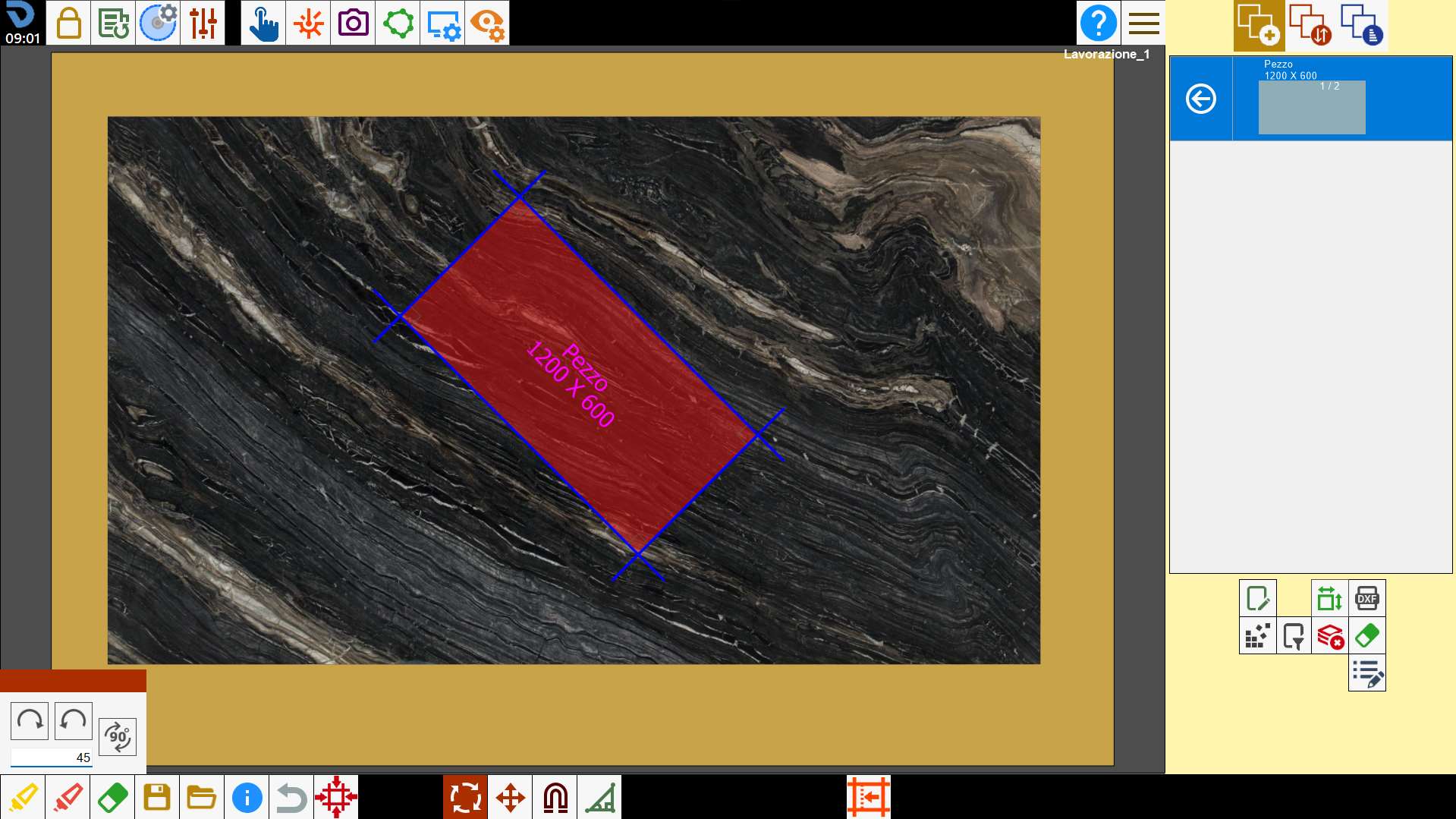

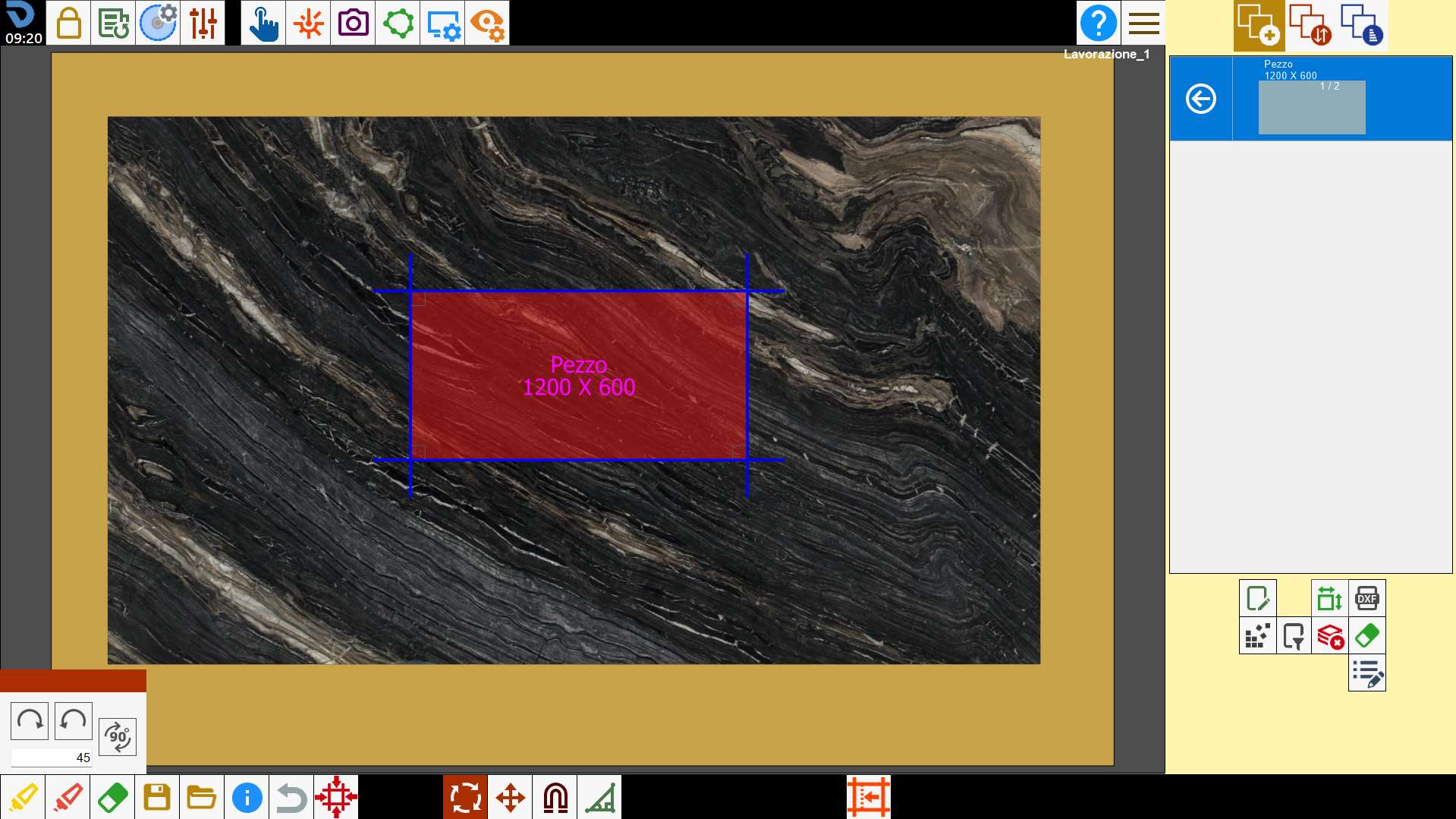

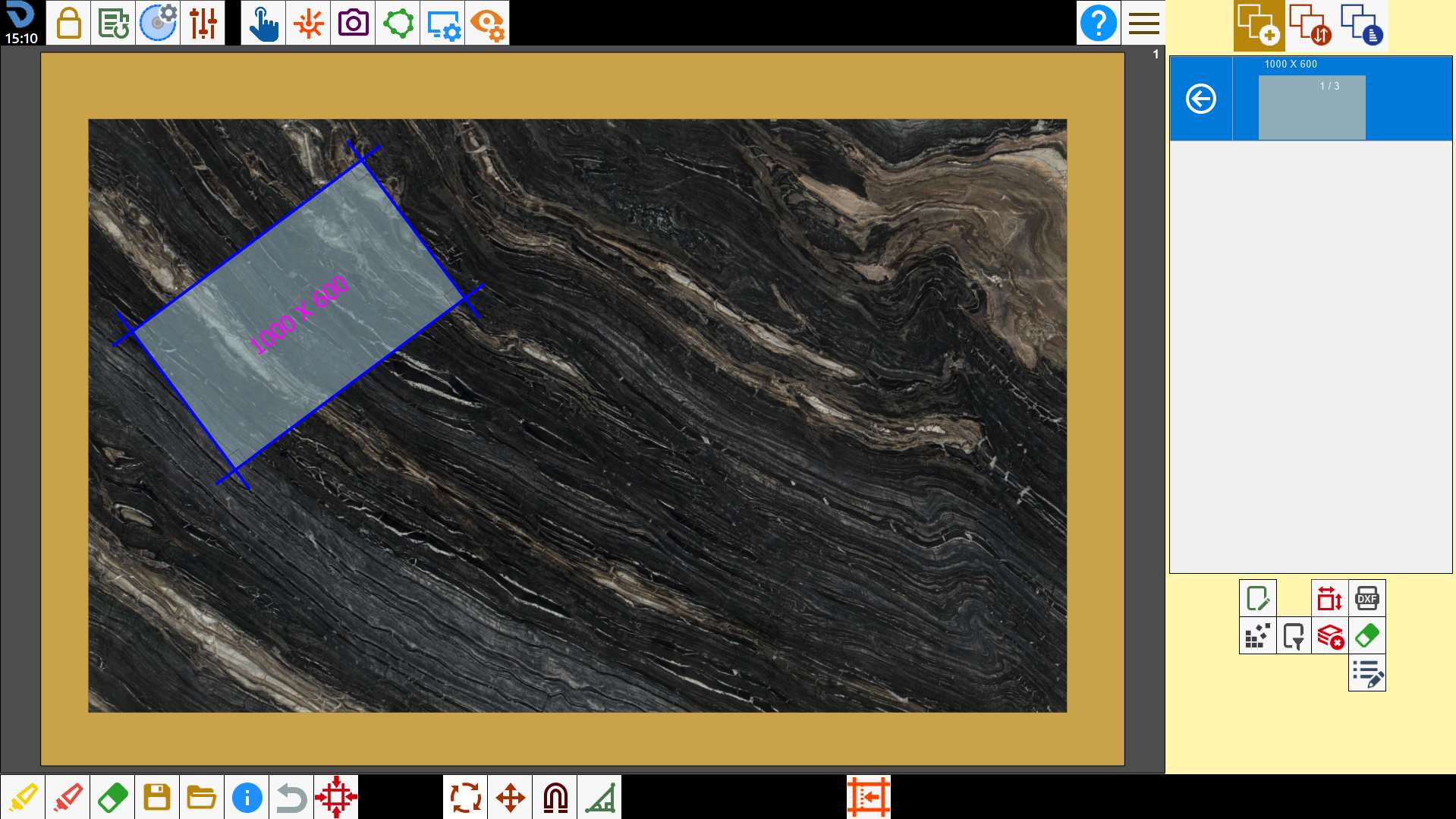

Il est souhaité d’appliquer à la pièce une rotation de 45 degrés dans le sens horaire.

Annuler l’opération

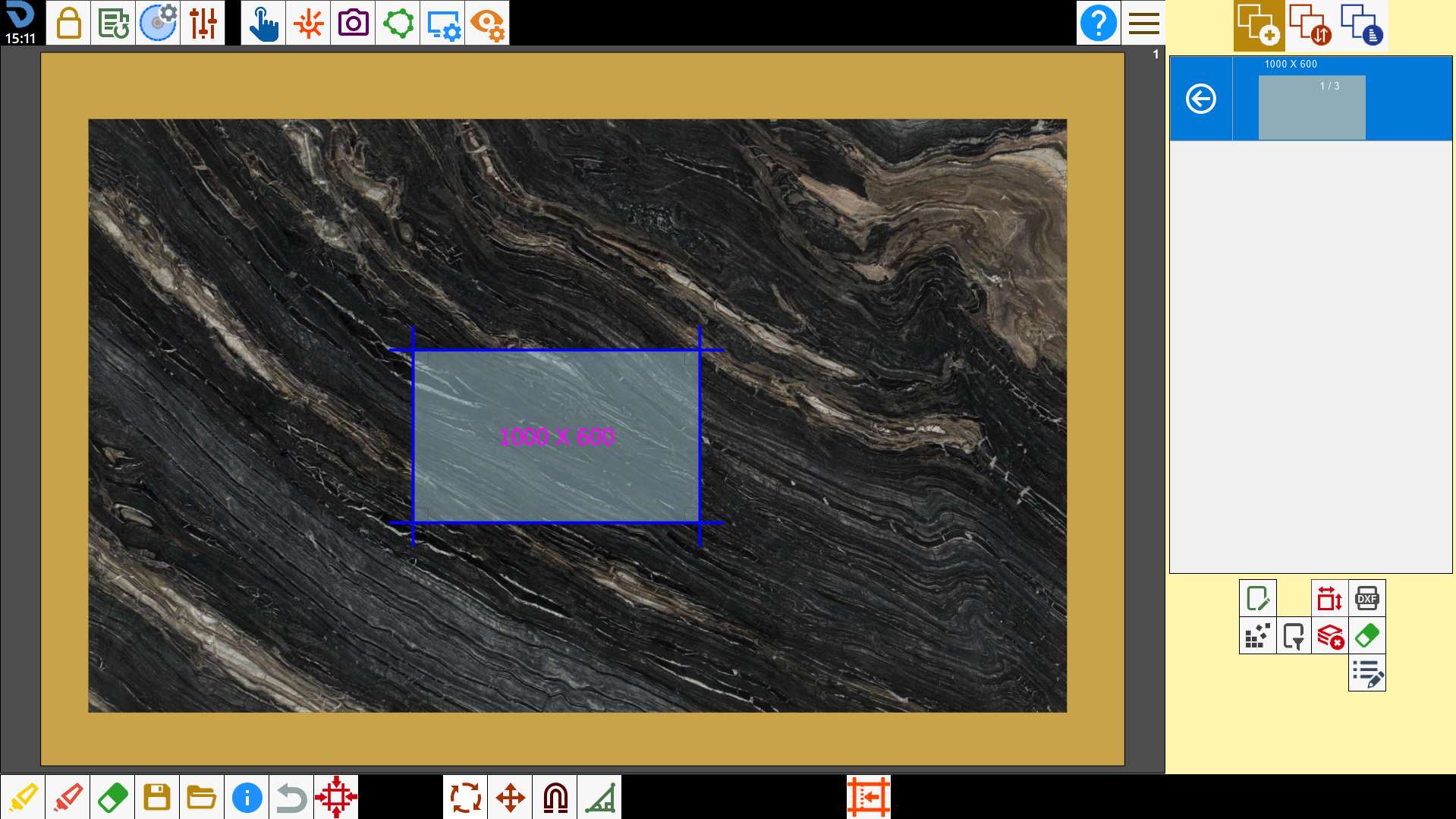

Cette fonction permet d’annuler la dernière opération exécutée.
Par exemple, si l’opérateur supprime une pièce par erreur, il peut appuyer sur ce bouton pour revenir à l’état précédant la suppression.
