DOC2.1 PAGINA INIZIALE

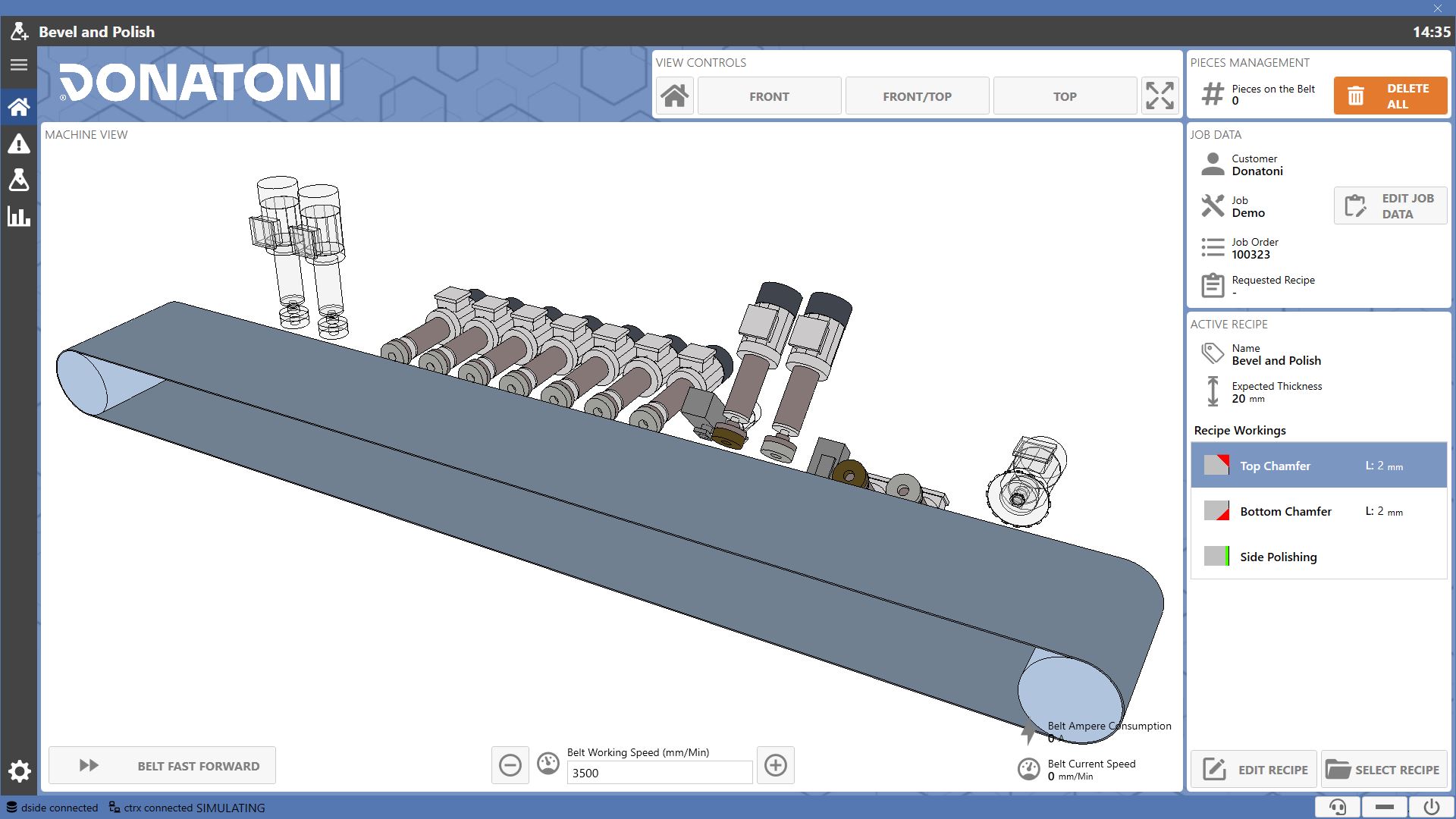

La pagina “Home” è la pagina di avvio del software, dove è possibile visualizzare alcune informazioni e controllare lo stato della macchina durante la lavorazione.

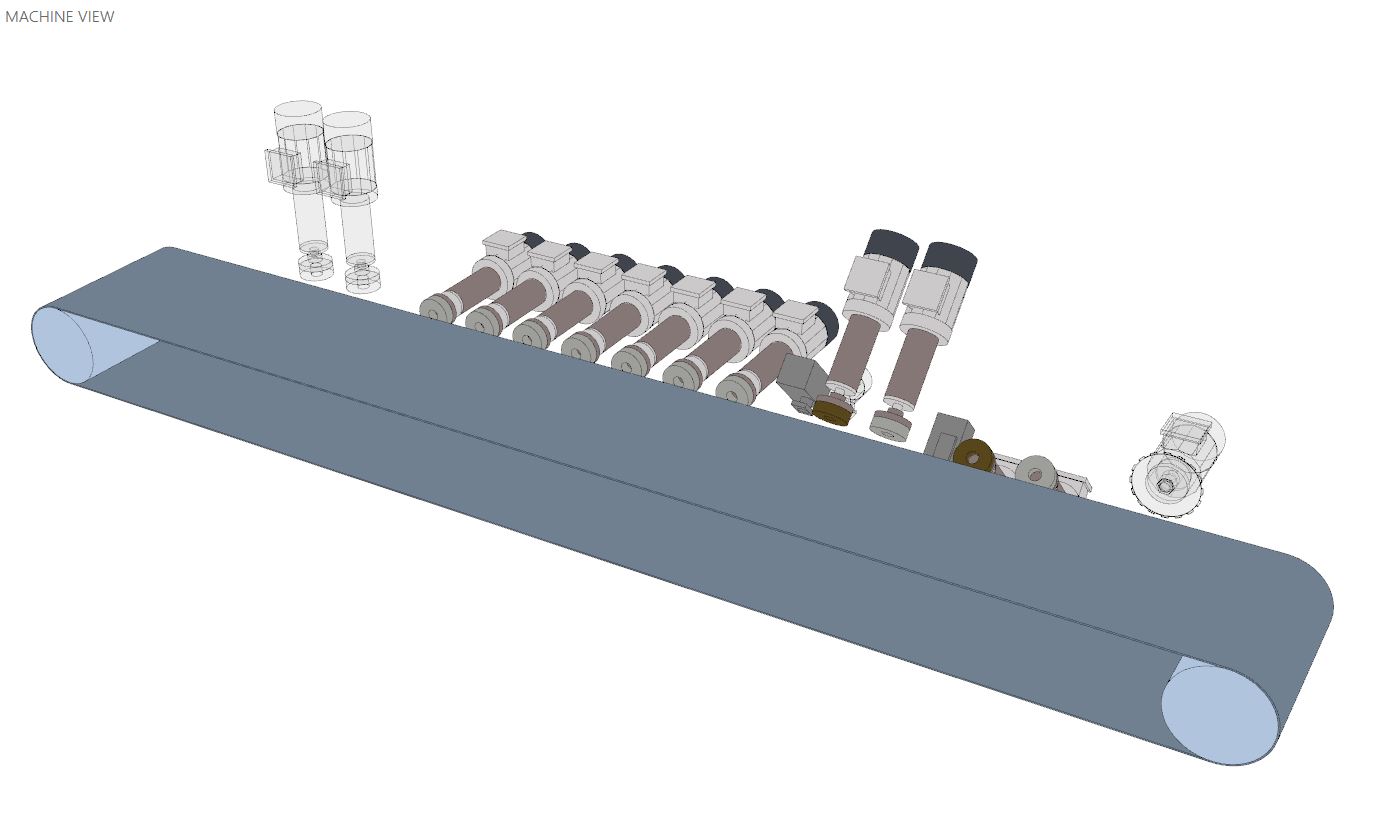

Visuale della macchina

La sezione principale di questa pagina raffigura un modello tridimensionale della macchina, completa di gruppi ed elementi che la compongono, con cui l’operatore può interagire.


In base alla ricetta caricata in macchina, gli elementi ed i gruppi vengono raffigurati in modo diverso. Colorati se la ricetta corrente prevede una lavorazione per cui sono richiesti, trasparenti in caso contrario.

Elementi disattivi

Elementi attivi

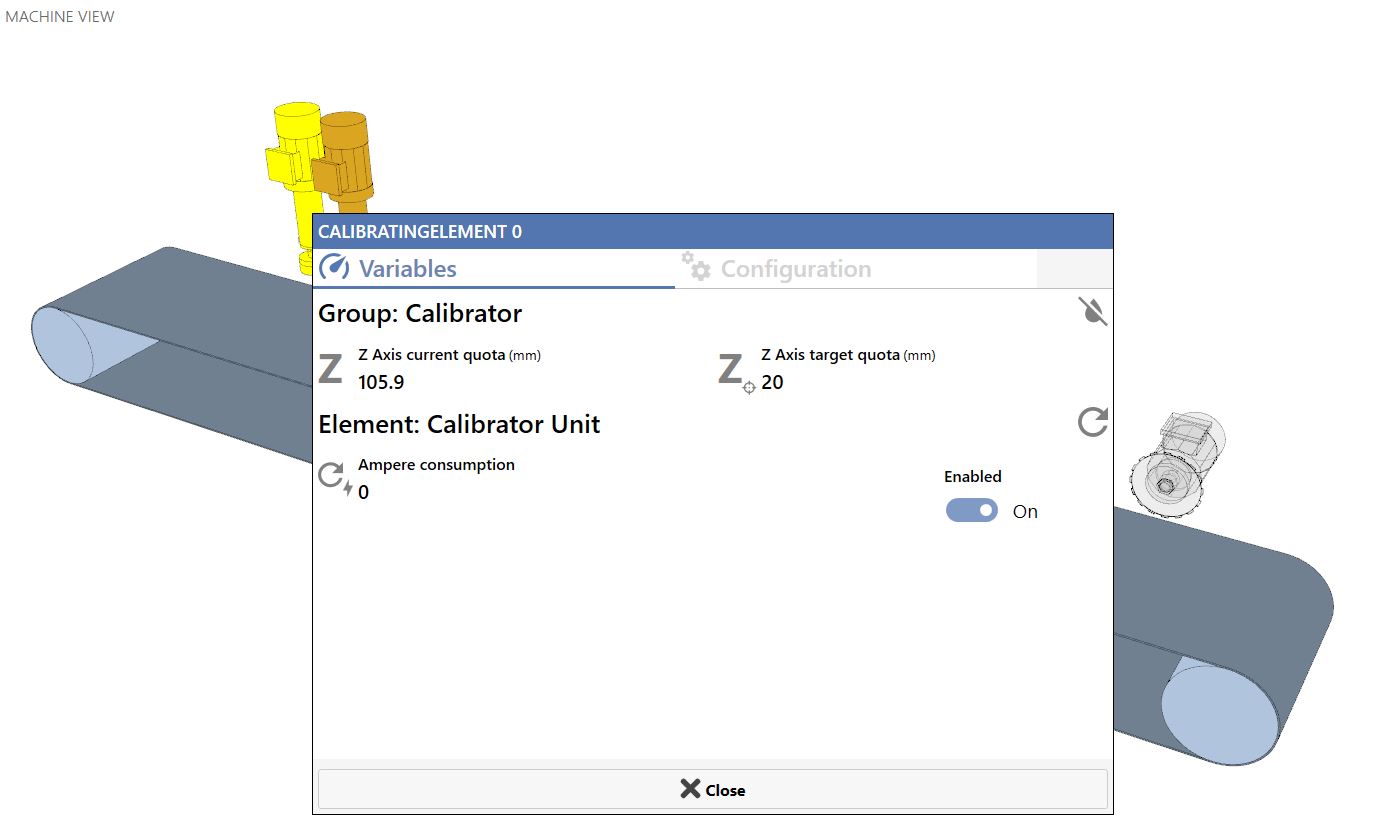

Premendo sugli elementi raffigurati, si aprono delle finestre a comparsa con alcuni dati relativi al componente corrispondente ed al rispettivo gruppo di lavoro di appartenenza.
Ognuna di queste finestre consente all’operatore la visualizzazione dei dati in tempo reale e la configurazione dei parametri del gruppo e dell’elemento.


Gestione visuale della macchina

Questa sezione permette di modificare la visuale della macchina.


Visuale predefinita
Imposta la visuale predefinita.


Visuale frontale
Imposta la vista frontale.


Visuale frontale alta
Imposta la vista frontale dall’alto.


Visuale dall’alto
Imposta la vista dall’alto.


Ripristina visuale
Imposta lo zoom per contenere l’intera macchina.

Gestione dei pezzi sul nastro

Da questa sezione l’operatore può tenere traccia dei pezzi in lavorazione, ed eventualmente scaricarli in caso di malfunzionamento.


Pezzi sul nastro
Tiene conto del numero di pezzi in lavorazione sul nastro.


Cancella tutto
Questo pulsante, premuto durante il ciclo di lavoro, causa la cancellazione di tutti i pezzi presenti sul nastro. Le lavorazioni verranno quindi interrotte e i pressori sollevati, e i pezzi procederanno verso la zona di scarico alla velocità massima consentita dal nastro.

NOTA

Se vengono inseriti nuovi pezzi senza interrompere il ciclo di lavoro verranno eseguiti normalmente.

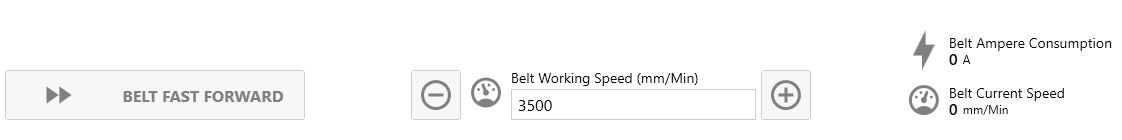

Dati e gestione del nastro

Nella sezione in basso sotto all’anteprima della macchina sono presenti alcuni dati e controlli utente per la gestione del nastro.


Avanzamento veloce del nastro
Se la macchina non è in lavorazione comanda l’avanzamento del nastro alla massima velocità possibile.


Velocità di lavoro del nastro
Questa casella di testo consente di impostare la velocità del nastro durante la lavorazione. A seconda della preferenza dell’utente è possibile selezionare altre unità di misura (cm/min o m/min).


Diminuire/Aumentare velocità di lavoro del nastro
Permettono rispettivamente di ridurre e di incrementare di 100 mm/min la velocità del nastro della macchina.


Consumo di Ampere
Visualizzazione dell’assorbimento di corrente attuale.


Velocità corrente del nastro
Visualizzazione della velocità attuale del nastro.

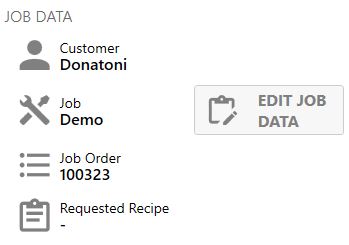

Informazioni gestionali

In questa sezione vengono visualizzate le informazioni gestionali attualmente attive con i 3 campi Cliente, Commessa e Ordine Commessa.
Tramite pulsante di modifica è possibile modificare le informazioni, oppure è possibile modificarle da remoto attraverso l’apposito file .csv condiviso.
Una volta modificate, le nuove informazioni verranno associate a tutti i pezzi che verranno inseriti a partire dal momento della modifica.


Cliente
Indica il cliente da cui è stato commissionato il lavoro.


Commessa
Identificativo della commessa da svolgere.


Ordine commessa
Identificativo della distinta.


Ricetta richiesta
Nome della ricetta richiesta dall’ufficio da eseguire in macchina.
Se la ricetta desiderata esiste tra quelle salvate in macchina, un messaggio chiederà all’operatore se caricarla automaticamente.

NOTA

Questo campo può essere modificato solamente in ufficio.


Modifica dati commessa
Permette di modificare le informazioni gestionali da assegnare ai pezzi.

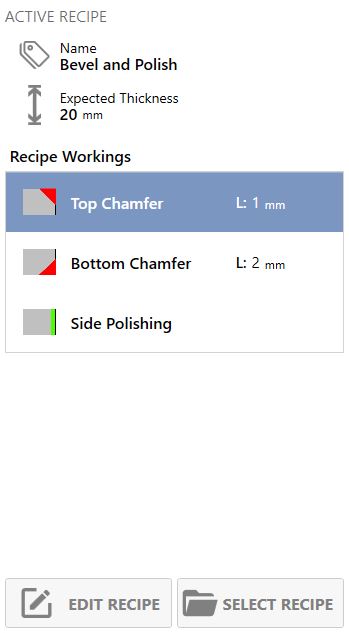

Informazioni ricetta attiva

In questa sezione vengono visualizzate le informazioni della ricetta attiva sulla macchina (nome, dimensione, caratteristiche speciali, lista lavorazioni).


Nome
Identificativo della ricetta caricata.


Spessore previsto
Spessore previsto dei pezzi che verranno lavorati con la ricetta corrente.
Utile per lavorare pezzi che possono avere dimensioni diverse, ma simile spessore.


Misure
Dimensioni precise dei pezzi che si intendono lavorare. Rappresenta in ordine lunghezza, larghezza e spessore.
Questo campo è visibile quando si carica una ricetta avanzata.
Utile quando i pezzi da lavorare con la ricetta selezionata sono tutti uguali.


Lavorazioni ricetta
Elenco delle lavorazioni che compongono la ricetta.
Viene mostrata la tipologia ed i relativi parametri.


Modifica ricetta
Apre la finestra di modifica della ricetta attiva.


Seleziona ricetta
Apre la finestra di selezione della ricetta da attivare.


Aggiorna ricetta
Questo pulsante compare solo se, dopo aver modificato la ricetta corrente dalla sezione “Modifica Ricetta“, l’utente ha scelto di non caricare le modifiche in macchina.
Permette di caricare le modifiche in macchina allineando così la ricetta caricata con quella visualizzata.

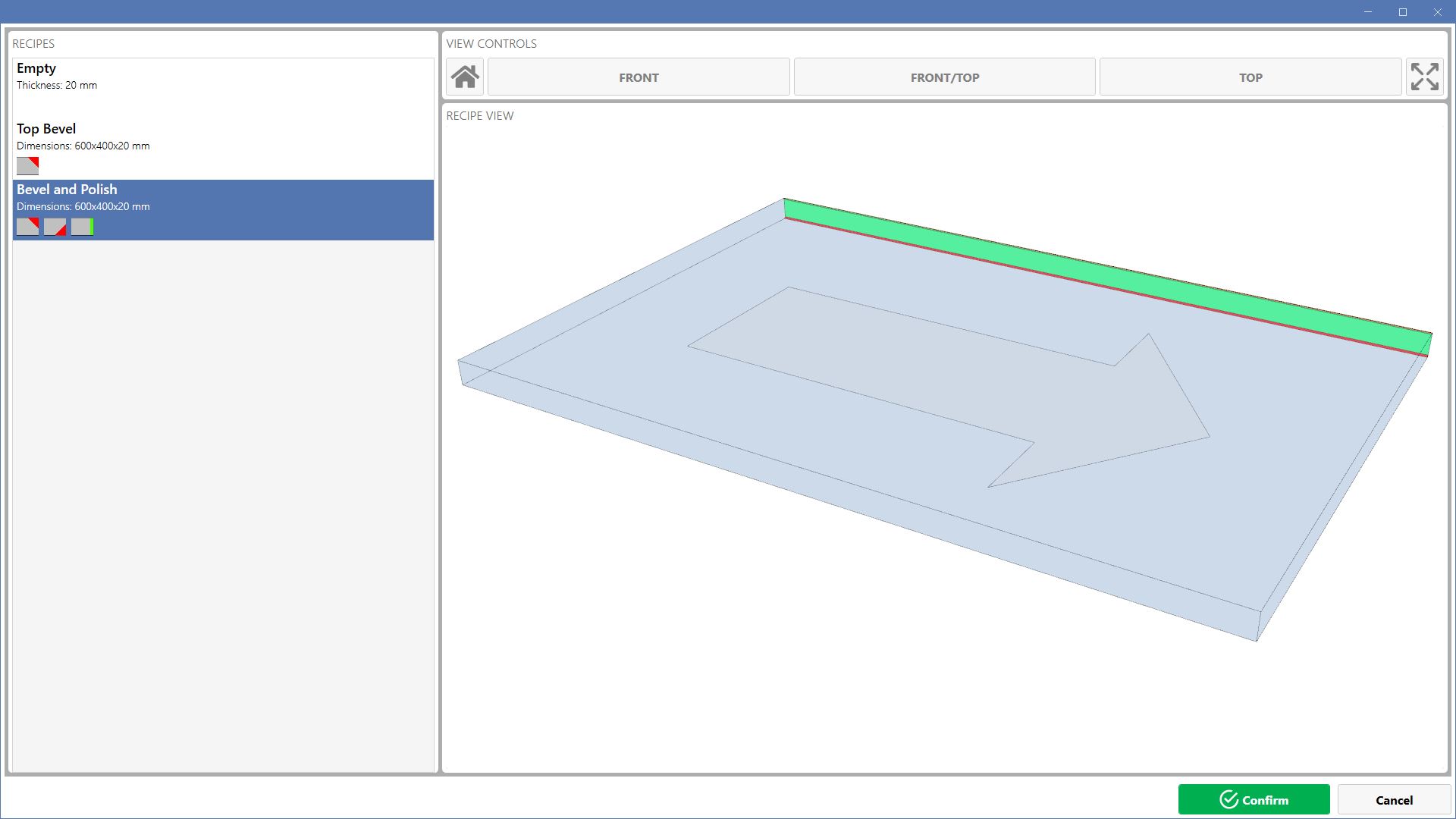

Selezione ricetta da attivare

Questa finestra, accessibile tramite l’apposito pulsante dalla pagina Home permette di visualizzare le ricette e selezionarne una per il caricamento in macchina.
Cliccando sulla ricetta nella lista ne verrà visualizzata l’anteprima.
I controlli per la visuale sono analoghi a quelli della pagina principale.


;
