Machine technical documentation Operational document

DOC2.8 POLIMENTO (OPCIONAL)

O programa Polimento permite efetuar o polimento através de diferentes tipos de maquinação. Além disso, é possível escolher o modo de aquisição da geometria da chapa: através da deteção dos pontos que determinam os vértices da superfície (de três até um máximo de seis) ou utilizando uma superfície regular (retângulo) através da introdução da cota zero e do valor dos dois lados.

Modo de maquinação

Para utilizar esta maquinação, deve primeiro escolher um dos dois modos disponíveis, selecionando o botão correspondente:

NOTA

Os modos ‘
Seleção de retângulo
' e '
Seleção livre de pontos
’ são mutuamente exclusivos: a ativação de um exclui automaticamente o outro.

	Mudar para o modo Seleção livre de pontos Ao premir o botão mostrado na figura, é possível passar do modo de trabalho em que o retângulo é utilizado como figura predefinida para o modo em que a superfície é adquirida através da seleção dos pontos.
	Mudar para o modo Seleção retangular Ao premir o botão mostrado na figura, é possível passar do modo de trabalho em que a superfície é adquirida através da seleção dos pontos para o modo que utiliza o retângulo como figura predefinida.

Modo de entrada/saída

Os botões mostrados na figura permitem alterar a entrada e a saída da ferramenta entre o modo progressivo e o modo standard.

NOTA

Os modos ‘
Progressivo
' e '
Standard
’ são mutuamente exclusivos: a ativação de um exclui automaticamente o outro.

	Mudar para o modo progressivo Ao ativar este modo, no arranque do programa, a máquina deslocar-se-á da cota Z de trabalho para a cota Z de segurança e, em seguida, seguirá para o primeiro ponto da superfície a polir (no retângulo, é o ponto superior esquerdo). Depois, deslocar-se-á ao longo do perímetro da superfície, baixando progressivamente a cota Z de modo que, no fim do percurso, a ferramenta esteja à cota de trabalho. Após esta fase, a máquina efetuará uma operação de polimento no perímetro, após a qual serão executadas em sequência as maquinações selecionadas. No final das sequências de trabalho, a máquina efetuará uma passagem pelo perímetro da superfície a polir e, em seguida, percorrerá o mesmo trajeto elevando-se progressivamente em Z até atingir (no fim do percurso) a cota de segurança.
	Mudar para o modo standard Ao ativar este modo, no arranque do programa, a máquina deslocar-se-á da cota Z de trabalho para a cota Z de segurança e, em seguida, seguirá para o primeiro ponto da superfície a polir (no retângulo, é o ponto superior esquerdo). Depois, mantendo os eixos X e Y imóveis, baixará em Z até à cota de trabalho, após o que serão iniciadas as operações de polimento selecionadas. No final das sequências de trabalho definidas, a máquina deslocar-se-á para o primeiro ponto da superfície a polir e, em seguida, subirá em Z até à cota de segurança.

Mudar para o modo progressivo
Ao ativar este modo, no arranque do programa, a máquina deslocar-se-á da cota Z de trabalho para a cota Z de segurança e, em seguida, seguirá para o primeiro ponto da superfície a polir (no retângulo, é o ponto superior esquerdo). Depois, deslocar-se-á ao longo do perímetro da superfície, baixando progressivamente a cota Z de modo que, no fim do percurso, a ferramenta esteja à cota de trabalho. Após esta fase, a máquina efetuará uma operação de polimento no perímetro, após a qual serão executadas em sequência as maquinações selecionadas. No final das sequências de trabalho, a máquina efetuará uma passagem pelo perímetro da superfície a polir e, em seguida, percorrerá o mesmo trajeto elevando-se progressivamente em Z até atingir (no fim do percurso) a cota de segurança.

Mudar para o modo standard
Ao ativar este modo, no arranque do programa, a máquina deslocar-se-á da cota Z de trabalho para a cota Z de segurança e, em seguida, seguirá para o primeiro ponto da superfície a polir (no retângulo, é o ponto superior esquerdo). Depois, mantendo os eixos X e Y imóveis, baixará em Z até à cota de trabalho, após o que serão iniciadas as operações de polimento selecionadas. No final das sequências de trabalho definidas, a máquina deslocar-se-á para o primeiro ponto da superfície a polir e, em seguida, subirá em Z até à cota de segurança.

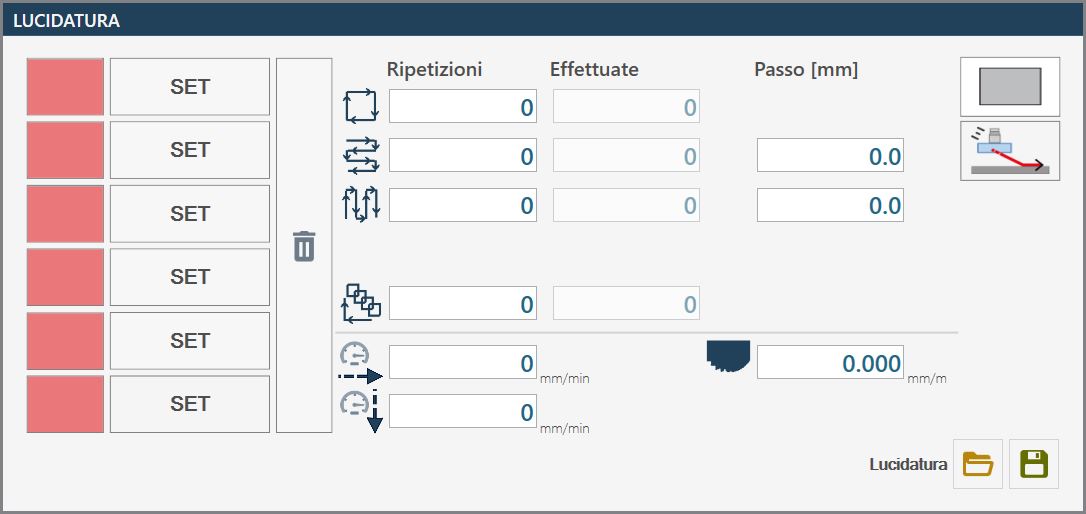

Modo Seleção livre de pontos

Este modo é apresentado conforme indicado a seguir:

Parâmetros

Posição dos pontos

	Set (Definir) Este botão permite introduzir as coordenadas de cada ponto. Quando a posição tiver sido adquirida, o estado da figura ao lado muda de vermelho para verde. NOTA Podem ser introduzidos no mínimo três e no máximo seis pontos.
	Limpar Este botão permite eliminar todas as cotas guardadas se a configuração não estiver correta e se pretender adquirir novamente os pontos.

Tipos de maquinação

	Contorno A operação de polimento incidirá exclusivamente sobre a área perimetral da figura geométrica definida.
	Passagens horizontais Serão executadas várias passagens horizontais.
	Passagens verticais Serão executadas várias passagens verticais.
	Repetição global É possível reiniciar os ciclos de maquinação introduzindo o número de repetições na caixa adequada. Na caixa correspondente à coluna “Efetuadas” é, por outro lado, apresentado o número de repetições executadas da maquinação completa.

Parâmetros de maquinação

Repetições	Cada tipo de maquinação pode ser repetido um número de vezes definido neste campo específico. Se o valor for definido como “0”, a maquinação em questão não é efetuada.
Efetuadas	É apresentado o número de repetições efetuadas.
Passo [mm]	Indica a distância entre uma passagem e a seguinte, selecionável para cada tipo de maquinação.

Parâmetros da ferramenta para o polimento

	Velocidade de trabalho Indica a velocidade à qual a maquinação será executada.
	Velocidade de descida Indica a velocidade pretendida no posicionamento ao longo do eixo Z até à coordenada selecionada.
	Desgaste da ferramenta Permite ter em conta o desgaste da ferramenta durante a maquinação, introduzindo o respetivo valor de compensação.

Execução do modo Seleção livre de pontos

ATENÇÃO!

Entre uma maquinação e a seguinte, a máquina efetua os deslocamentos sem subir até à cota de segurança.

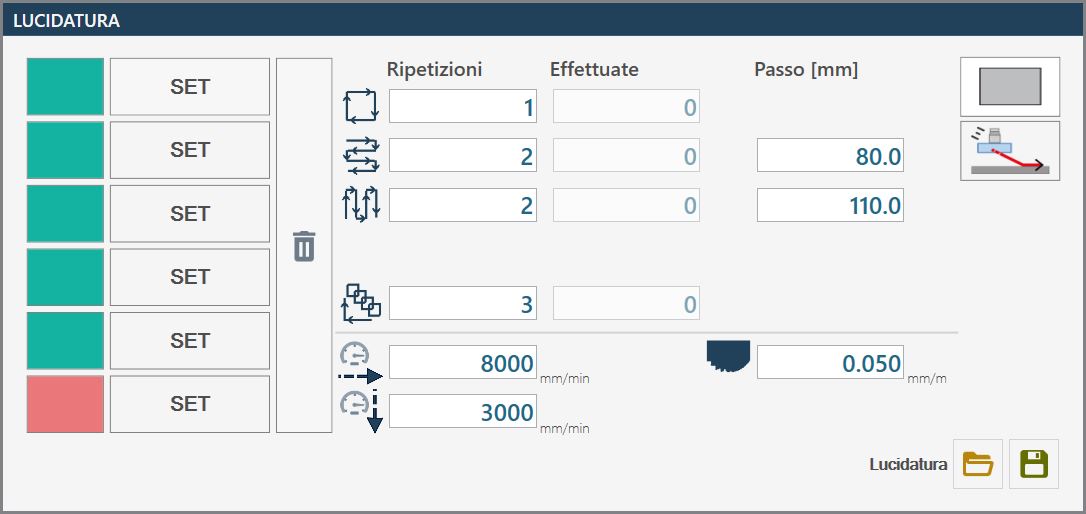

O operador define a posição de um mínimo de três até um máximo de seis pontos disponíveis, movimentando manualmente a máquina e utilizando os respetivos comandos de gravação. Concluída a definição dos pontos, procede-se à configuração dos parâmetros de maquinação para cada tipo de polimento pretendido. Em simultâneo, são definidos também os parâmetros específicos da ferramenta a utilizar para o polimento.

A qualquer momento antes do início do ciclo de polimento, o operador pode alterar o modo de entrada e saída da ferramenta selecionando uma das duas opções disponíveis.

Depois de concluída a configuração, é necessário inclinar o eixo A da máquina a 90_ e iniciar a rotação do disco. O operador pode então executar os ciclos programados premindo o botão “Iniciar ciclo”. Durante a execução, o progresso pode ser monitorizado através da coluna “Efetuadas”, que apresenta os ciclos concluídos para cada tipo de polimento selecionado.

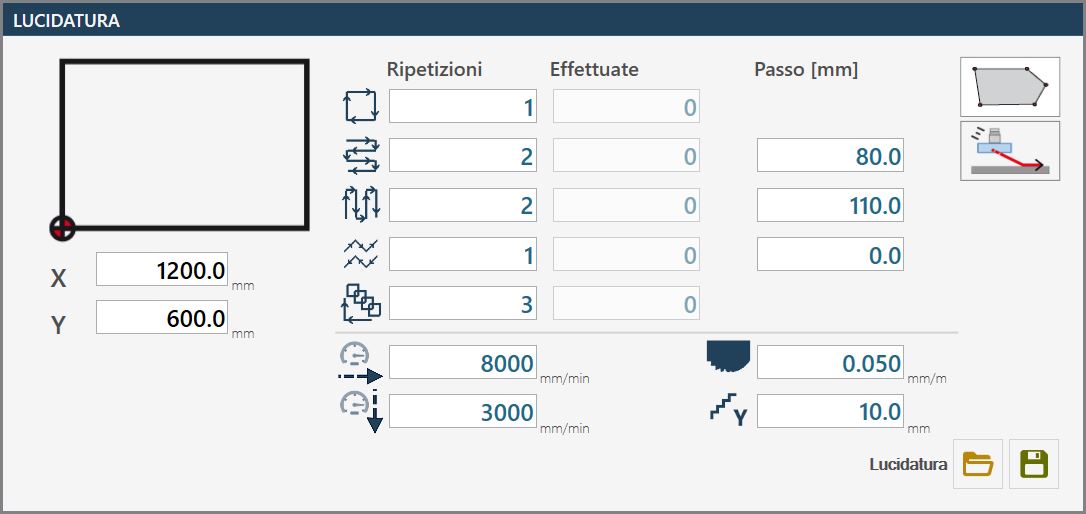

Modo Seleção retangular

Este modo é apresentado conforme indicado a seguir:

Parâmetros

Posição do retângulo

	Lados do retângulo A figura sobre a qual é efetuada a maquinação é determinada pelos valores atribuídos a Y e X, que correspondem aos lados do retângulo. As coordenadas do vértice inferior esquerdo do retângulo são adquiridas através dos respetivos botões de reset, presentes sob cada eixo. É necessário que ambos os valores sejam repostos.

Parâmetros de maquinação

Consulte o modo parâmetros de maquinação Seleção livre de pontos para as maquinações: Contorno, Passagens horizontais/verticais e Repetição global.

Em ziguezague
Serão executadas passagens em ziguezague.

Parâmetros da ferramenta para o polimento

Consulte Parâmetros do disco Seleção livre de pontos para os parâmetros do disco: Velocidade de trabalho, Velocidade de descida e Desgaste do disco.

Passo do eixo Y para Ziguezague
Para o modo de polimento em ziguezague, é possível modificar o passo de maquinação em Y, permitindo dividir a trajetória de trabalho em várias passagens. Mantendo o valor a zero ou definindo um valor superior ao atribuído ao parâmetro B, o passo de polimento ao longo do eixo Y coincidirá com o valor de B.

Execução do modo Seleção retangular

ATENÇÃO!

Entre uma maquinação e a seguinte, a máquina efetua os deslocamentos sem subir até à cota de segurança.

O operador define a posição do retângulo destinado ao polimento, movimentando manualmente a máquina e modificando os valores das coordenadas correspondentes. Concluída a definição do retângulo, procede-se à configuração dos parâmetros de maquinação para cada tipo de polimento pretendido. Em simultâneo, são definidos também os parâmetros específicos da ferramenta utilizada para o polimento.

A qualquer momento antes do início do ciclo de polimento, o operador pode alterar o modo de entrada e saída da ferramenta selecionando uma das duas opções disponíveis.
