Esta função permite criar uma peça retangular a partir do lado de um objeto, de modo a obter um alçado.
Tipos de maquinação
Para utilizar esta maquinação, deve primeiro escolher um dos dois modos disponíveis, selecionando o botão correspondente:
 | Modo Revestimento |
 | Modo Alçado |
Parâmetros
Altura | Altura do alçado que será inserido durante a execução da maquinação. |
Inclinar lados da peça | Se ativado, insere automaticamente cortes inclinados caso existam cortes que colidiriam. |
Parâmetro adicional do modo Alçado
Graus | Este parâmetro só está ativo quando o modo Revestimento está selecionado. |
Execução da maquinação

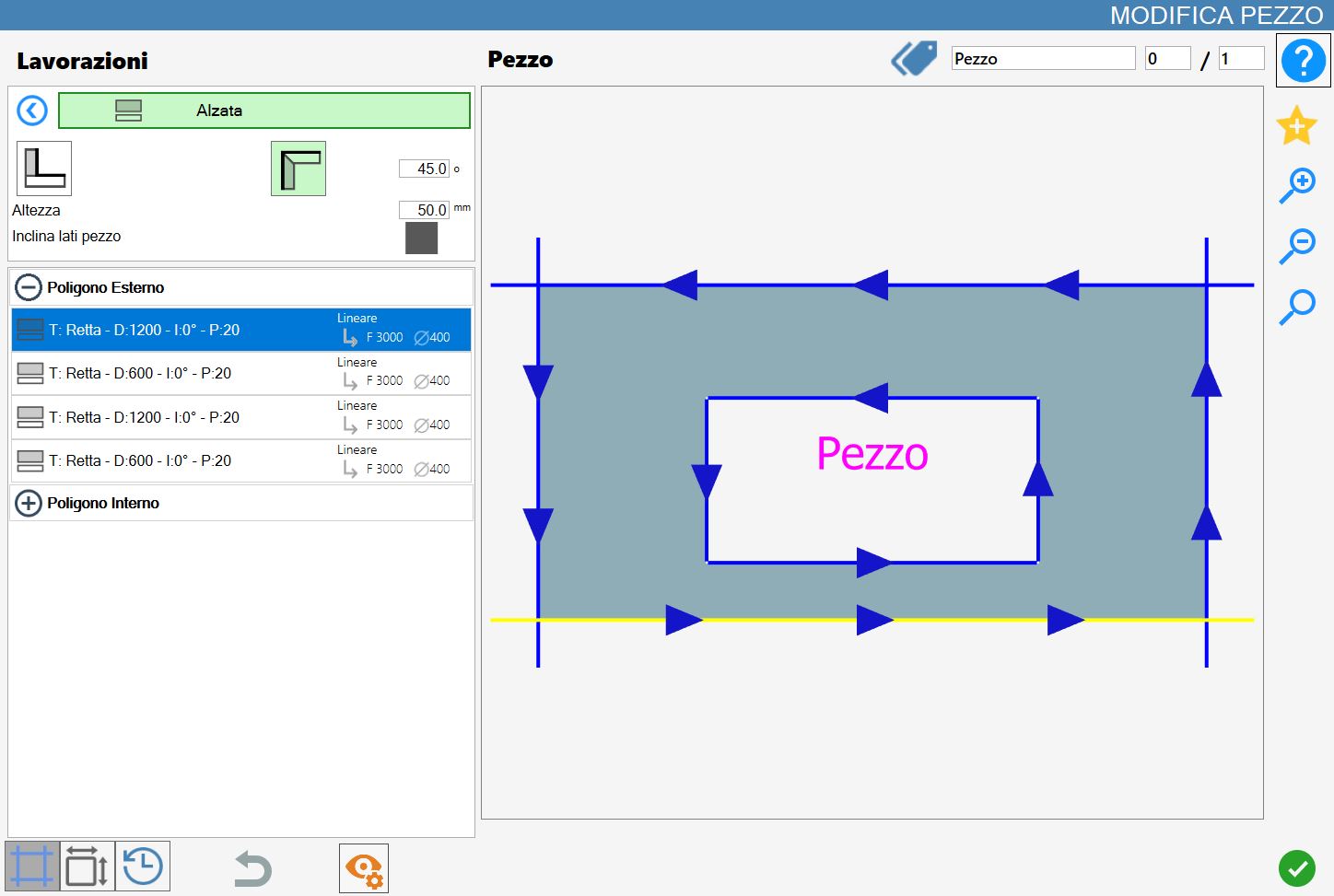

É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.
Ao clicar diretamente no corte na pré-visualização, ou no ícone à esquerda do corte na respetiva lista do lado esquerdo quando possível, será executada a maquinação selecionada.
A cada alçado ou união aplicado com sucesso ao material corresponde a atualização da pré-visualização e da lista de cortes à esquerda.
Cada peça criada com esta funcionalidade será adicionada à lista de peças do Parametrix.
Além disso, as novas peças introduzidas serão adicionadas a uma lista situada imediatamente acima da pré-visualização no painel ‘Modificar Peça’;
A partir desta lista é possível selecionar a peça do bloco pretendido para visualizar a respetiva pré-visualização e os cortes correspondentes na lista de cortes.
Execução de Revestimento
Mostra-se agora a aplicação de dois revestimentos quando o parâmetro “Inclinar lados da peça“ está ativado ou desativado.
Primeiro é aplicado um revestimento com 1000 mm de altura no lado inferior do retângulo e, em seguida, um segundo revestimento no lado direito do mesmo.
Inclinar lados da peça desativado
Não aparecem lados inclinados no resultado obtido e os cortes da peça original não são alterados na lista de cortes:

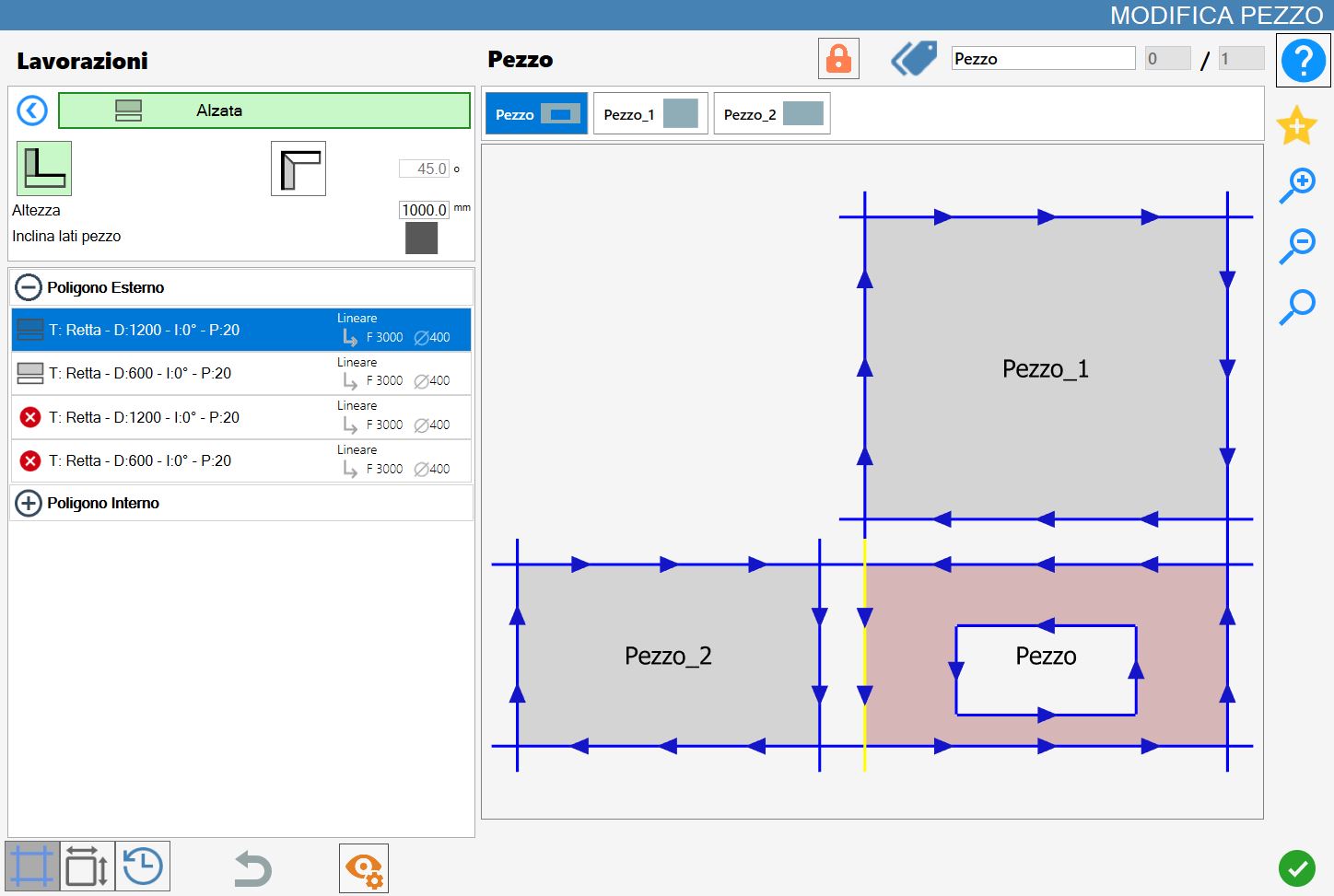

Inclinar lados da peça ativado
Em caso de alinhamento dos vértices das novas peças, ou seja, Pezzo_1 e Pezzo_2, os lados com o vértice em comum que não sejam adjacentes à peça original serão substituídos por cortes inclinados:
Execução de Alçado
Mostra-se agora a aplicação de dois alçados quando o parâmetro “Inclinar lados da peça“ está ativado ou desativado.
Primeiro é aplicado um alçado com 50 mm de altura no lado inferior do retângulo e, em seguida, um segundo alçado no lado direito do mesmo.
Neste modo, a peça original (Pezzo) e cada eventual peça gerada (Pezzo_1 e Pezzo_2) terão automaticamente cortes inclinados aplicados em todos os lados que sejam adjacentes entre si.
O ângulo de inclinação é determinado pelo parâmetro graus.

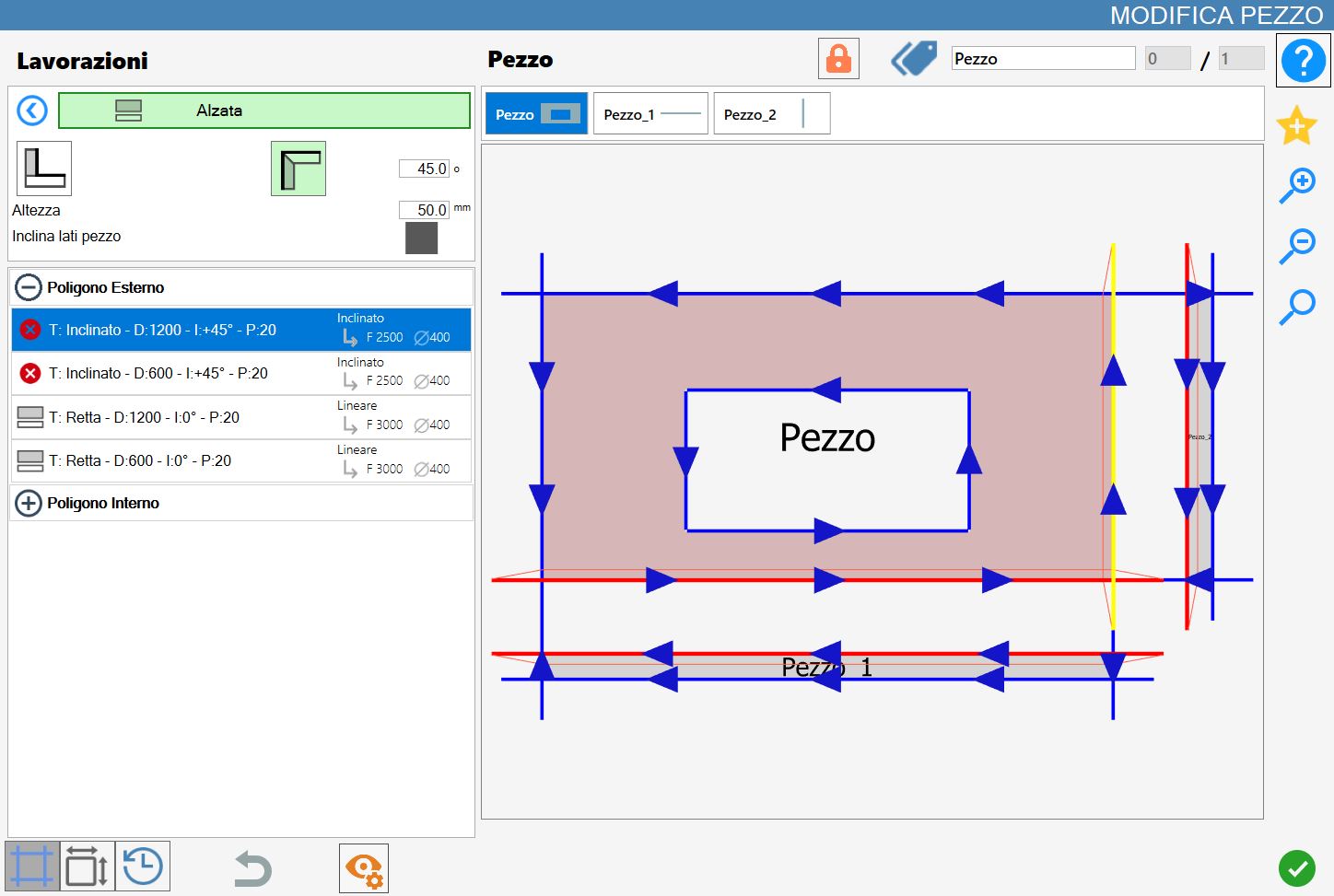

Inclinar lados da peça desativado
Neste caso, os lados adjacentes entre a peça original e as novas peças criadas são automaticamente substituídos por cortes inclinados.
A inclinação do corte depende do parâmetro Graus definido.
Inclinar lados da peça ativado
Tal como no caso anterior, são inseridos cortes inclinados nos cortes adjacentes às várias peças e a inclinação depende do valor do parâmetro Graus.
Além disso, ao ativar o parâmetro “Inclinar lados da peça”, tal como no caso dos revestimentos, se as novas peças apresentarem um alinhamento dos vértices, os lados com vértice em comum, não adjacentes à peça original, são automaticamente substituídos por cortes inclinados.
Divisão das peças
Quando uma ou mais peças tiverem sido associadas à peça selecionada através de maquinações de Alçado ou Revestimento, aparece na parte superior do painel “Modificar Peça” um botão específico para gerir as peças associadas.
 | Dividir peças |
|---|
Antes da divisão, as peças associadas são geridas de forma unificada dentro da área de trabalho. Neste estado, é criado um bloco composto por vários elementos que serão sujeitos às mesmas operações, sem ainda estarem separados.

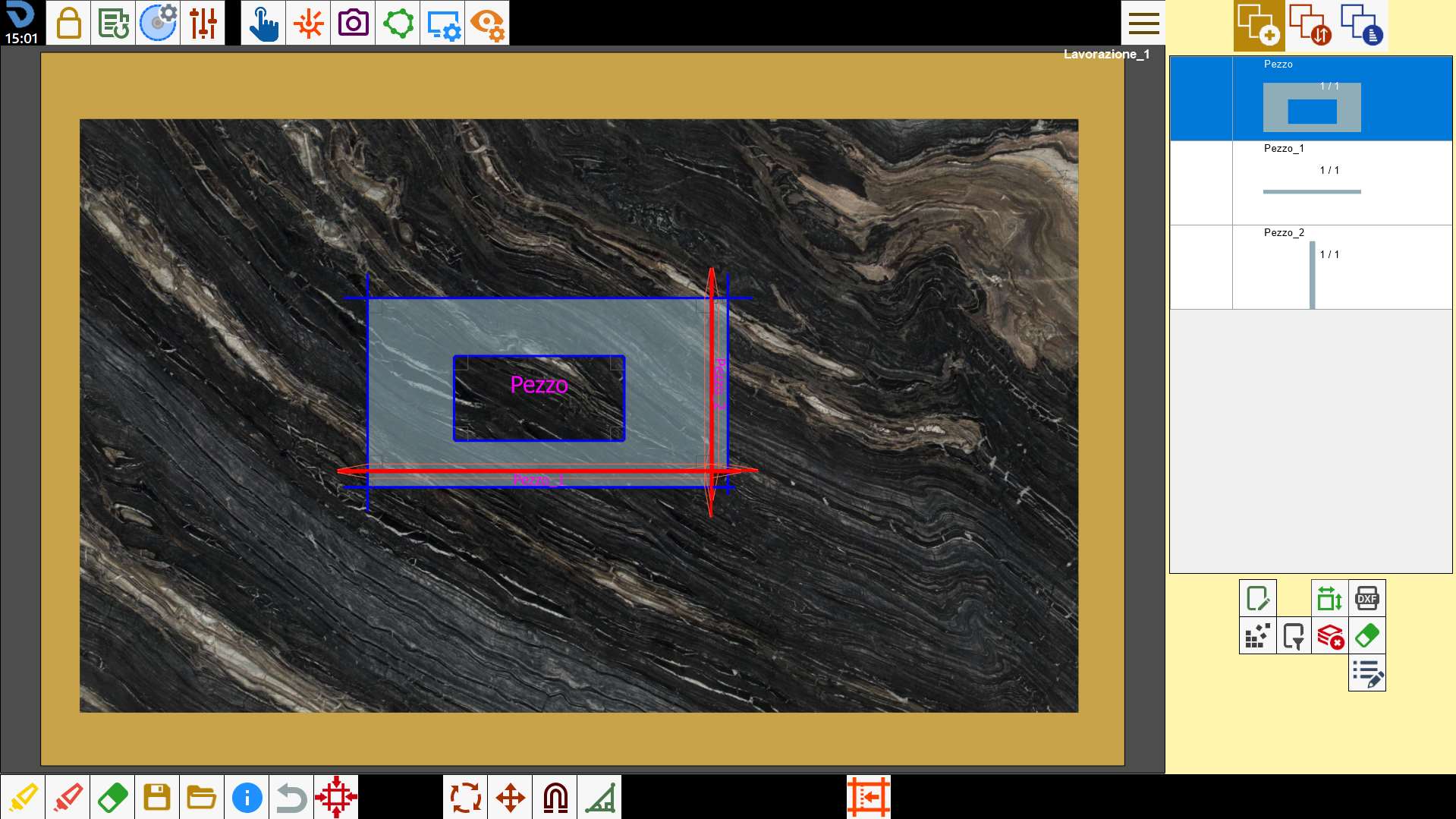

Por exemplo, quando a peça original, um alçado ou um revestimento é adicionado à área de trabalho a partir da lista de peças, todos os outros elementos associados também são automaticamente inseridos.
Ao premir o botão Dividir Peças, cada peça gerada através de alçado ou revestimento será dissociada da peça original e tratada como elemento independente.
Em seguida, tanto a lista de peças associadas, anteriormente visível acima da pré-visualização no painel Modificar Peça, como o botão de divisão das peças desaparecerão da interface.
No momento da divisão, cada peça mantém os cortes inclinados obtidos durante a geração através de alçado ou revestimento, bem como todas as personalizações e alterações efetuadas enquanto ainda estava associada à peça original.

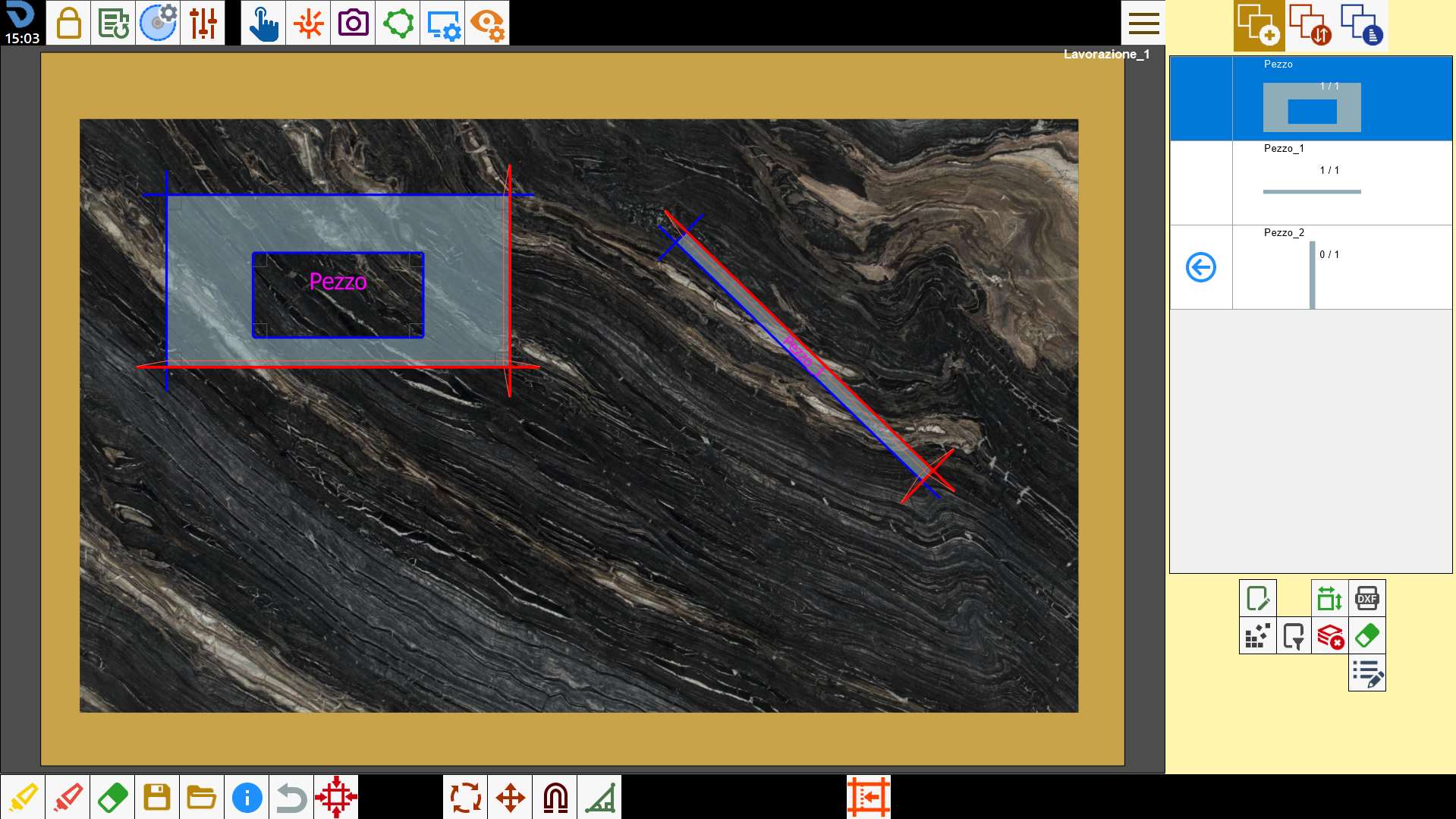

Na imagem seguinte é possível observar a gestão diferenciada das peças individuais que anteriormente pertenciam ao mesmo bloco.
Em particular, apenas duas das três peças foram inseridas na área de trabalho (a peça original e a primeira peça gerada pela aplicação do primeiro alçado), e a segunda peça foi reposicionada e rodada sem provocar qualquer interferência na peça original:
