A função ‘Inclinação’ define uma maquinação com o eixo A diferente de 0.

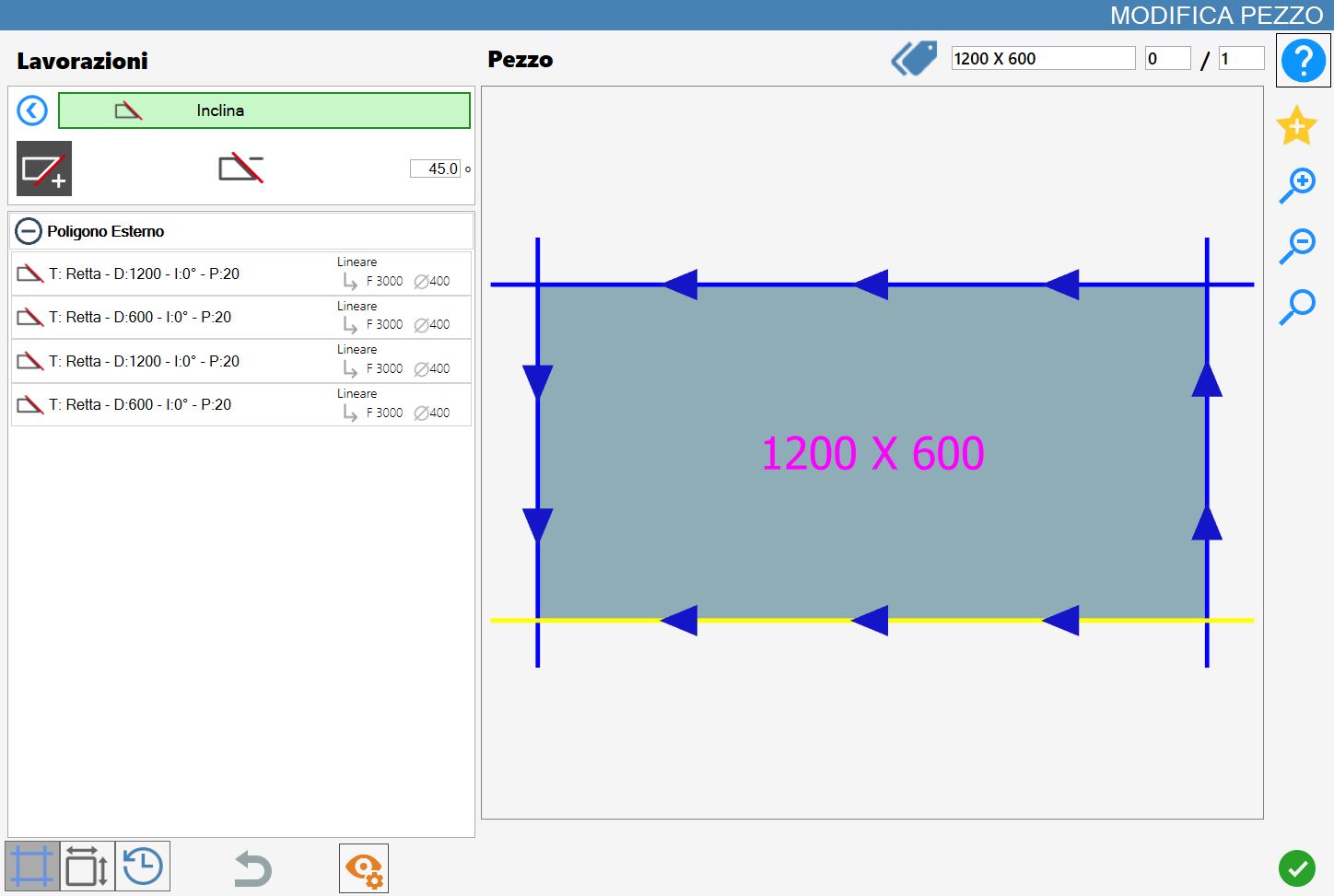

A interface para o tipo de maquinação “Corte Inclinado“ é semelhante à imagem seguinte:
Modo
 | Direção do esquadro _ |
 | Direção do esquadro - |
Parâmetros
Graus | Representa o ângulo formado entre a direção da ferramenta montada e a superfície do material a maquinar. |
Execução da maquinação
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.
Depois de selecionar a direção do esquadro, introduza o valor pretendido ao lado e selecione o corte no qual definir o corte inclinado.
A aplicação da maquinação fará com que o corte inclinado seja apresentado com uma cor diferente.
Consoante a seleção do esquadro, é possível obter dois resultados distintos:

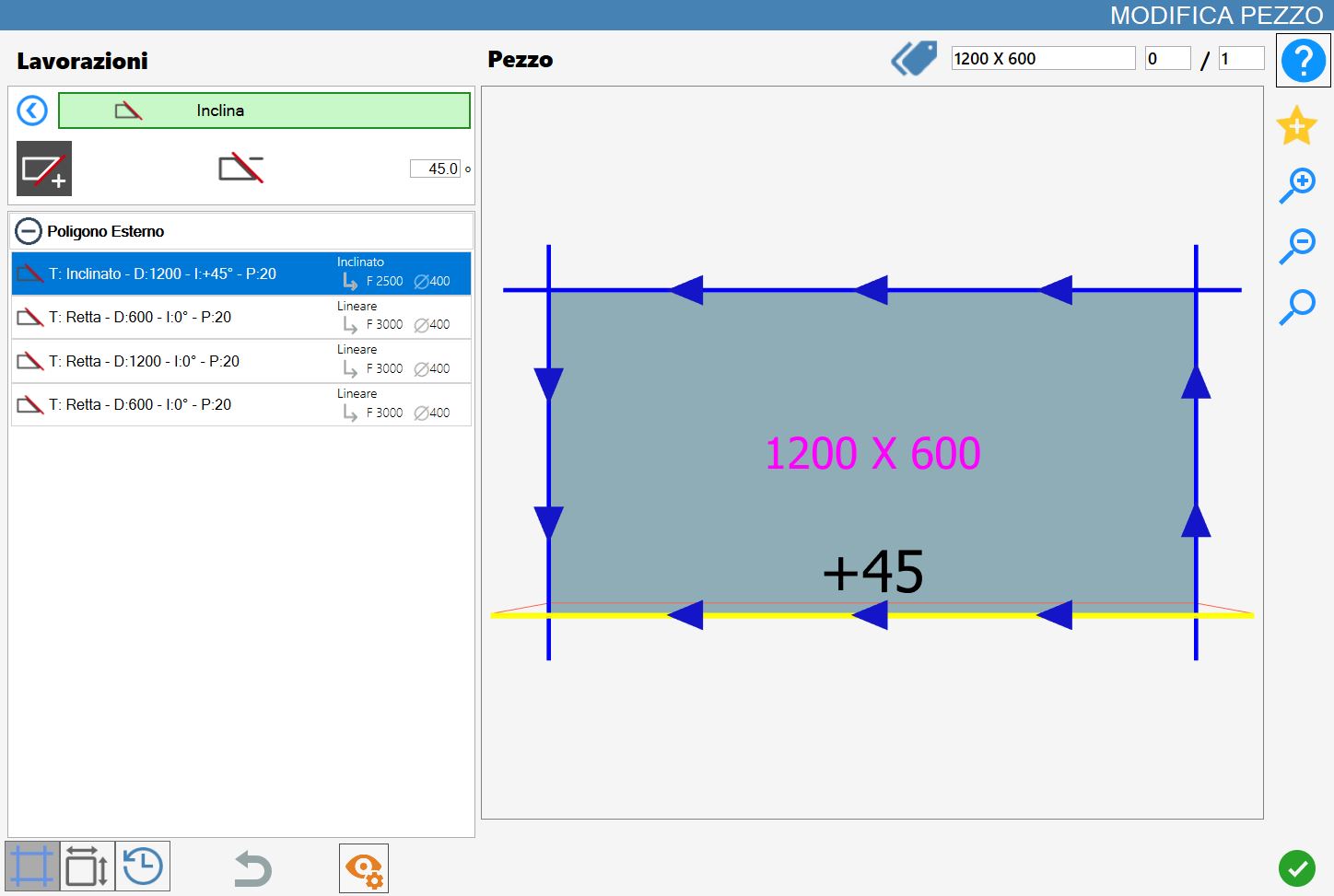

Direção do esquadro: Positiva
Na imagem de exemplo seguinte foi aplicada a maquinação de corte inclinado (45.0_), com direção positiva do esquadro, em todos os lados exceto no arco interno, uma vez que não é possível inclinar a ferramenta para o interior do perímetro.

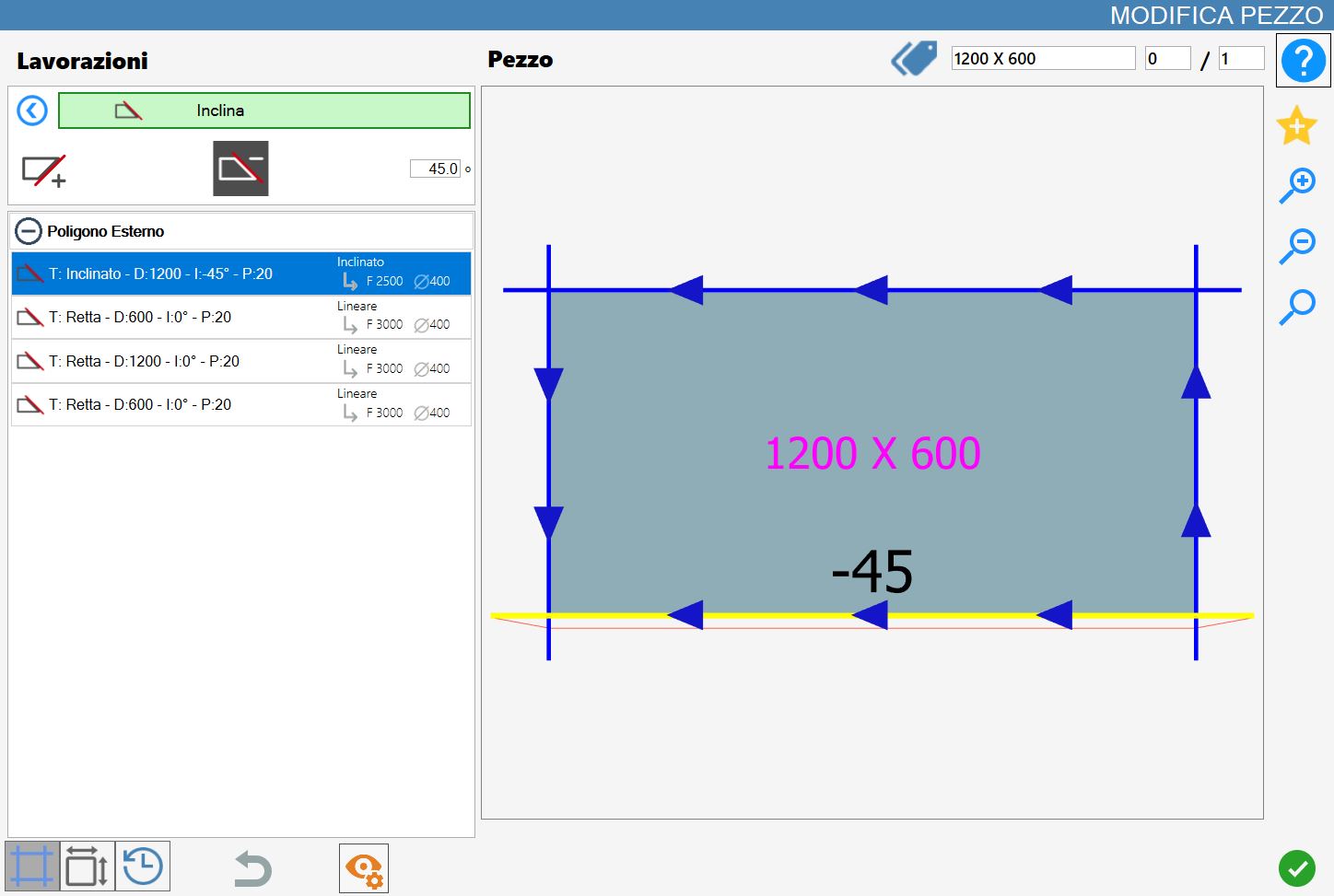

Direção do esquadro: Negativa
Na imagem de exemplo apresentada, as maquinações de corte inclinado (45.0_) com direção negativa do esquadro foram aplicadas aos cortes da peça de forma inversa à configuração ilustrada no parágrafo anterior.
